锥座式双滚轮导向支撑支架结构

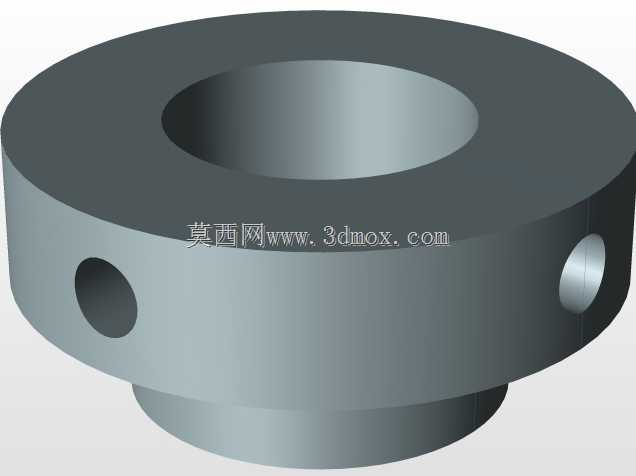

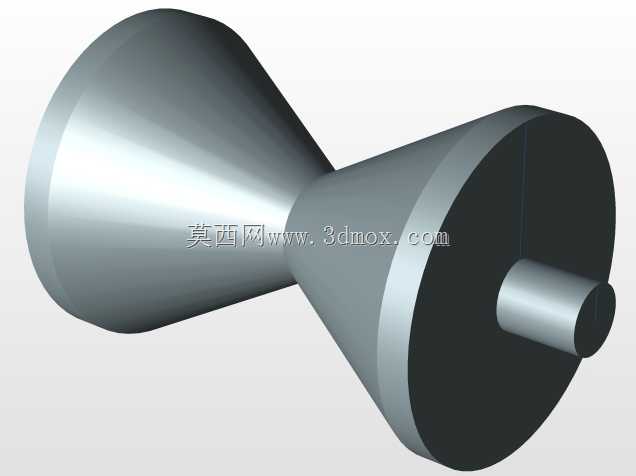

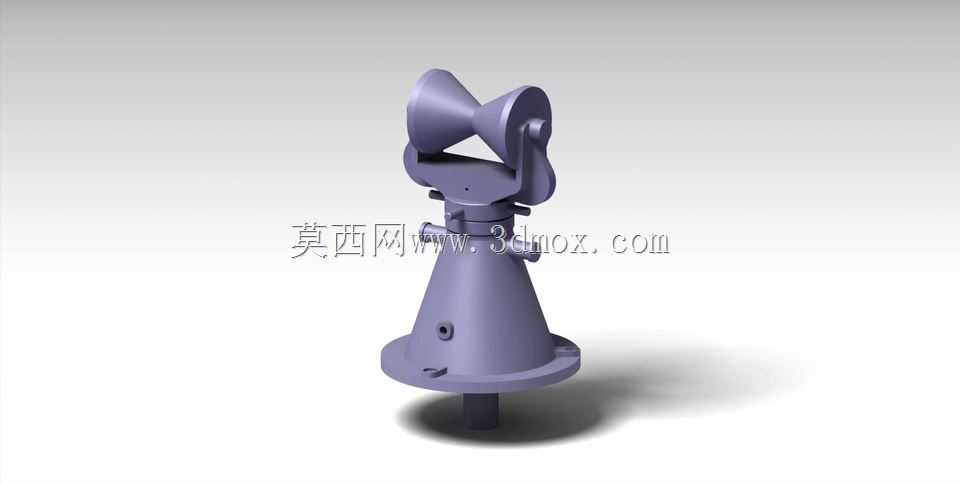

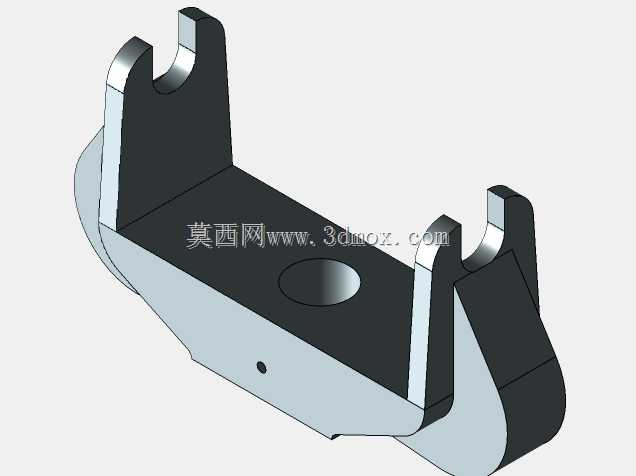

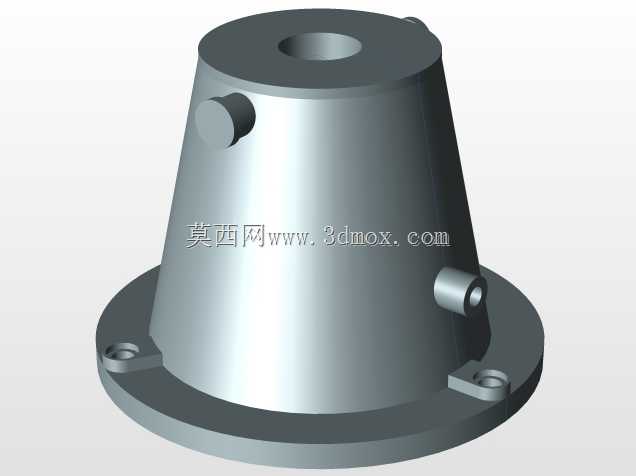

该支撑导向支架多应用于物料输送、线缆牵引、轻型构件导向定位场景，常见于生产线物料导送、绳缆收放导向、小型滑动构件的行程限位支撑环节，能够在作业过程中为被承托物件提供稳定的滚动支撑，减少物件移动过程中的摩擦阻力，同时约束物件的横向偏移量，避免运行过程中出现脱轨、偏磨问题。支架整体采用下粗上窄的锥台形基座设计，底部设置带安装孔的圆形法兰盘，法兰盘上均匀分布沉头固定孔，可通过螺栓将整个组件牢固锁定在安装基面之上，锥台结构从法兰盘向上逐步收窄，既能够提升基座整体的结构强度，减少上部载荷带来的应力集中，也能缩减上部结构的占用空间，避免与周边运行构件产生运动干涉。支架上部设置对称布置的双滚轮结构，两个滚轮通过铰接销轴固定在顶部的叉形架体上，滚轮外周采用内凹的弧面轮廓，能够更好地贴合圆柱形被导向物件的外表面，增大接触面积的同时降低局部压强，减少物件表面的磨损。叉形架体与下部锥台基座之间设置可转动的连接结构，能够根据被导向物件的运行角度自适应调整滚轮的朝向，始终保持滚轮轴线与物件运行方向垂直，保证滚动支撑的顺畅性。在设计过程中，该支架充分考虑了不同工况的安装适配性，底部法兰的安装孔位采用等距圆周排布，能够适配不同角度的基面安装需求，滚轮与架体之间预留了足够的转动间隙，避免滚轮转动过程中出现卡滞，锥台基座侧面设置的工艺孔既可以作为加工定位基准，也可用于安装辅助定位销，进一步提升组件安装后的结构稳定性。整个组件的装配关系清晰，基座、铰接架、滚轮、销轴各部件之间配合公差合理，既保证了转动部件的灵活度，也控制了各连接部位的装配间隙，避免长期运行后出现松动晃量，能够在中等载荷的导向支撑场景下长期稳定运行，适配多数常规工业环境下的导送支撑需求。
