Moto2赛事专用铝合金后摇臂结构设计

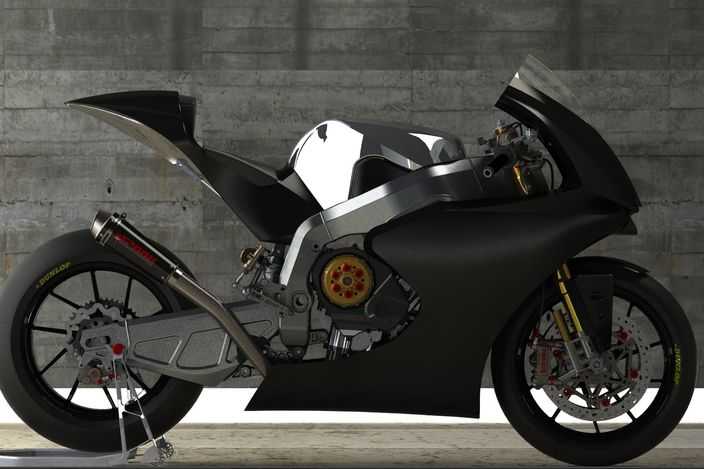

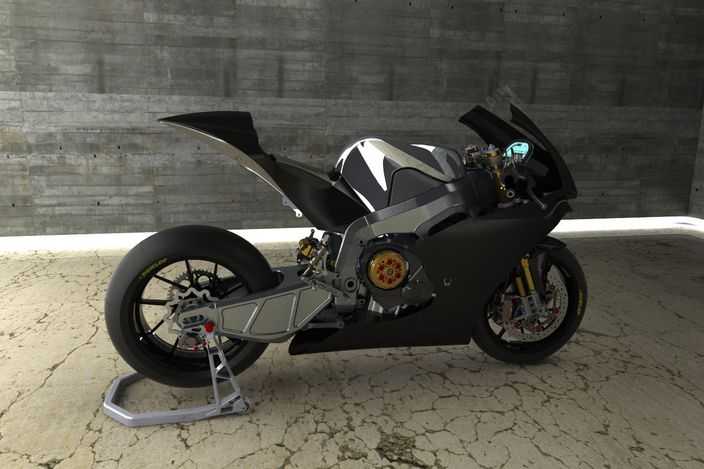

本作品为Moto2赛事摩托车专用铝合金后摇臂三维建模成果，建模阶段围绕赛事级部件的性能需求展开，首先基于摩托车后悬挂系统的安装匹配逻辑，确定摇臂与车架、后轮轴、减震器的连接点位基准尺寸，通过参数化建模方式搭建整体轮廓骨架，保证各安装孔位的同轴度、位置度公差符合赛车装配要求。建模过程中重点优化摇臂的力学承载结构，采用镂空式桁架筋条设计，在保证摇臂整体抗扭、抗弯强度的前提下，尽可能去除非承载区域的冗余材料，实现部件的轻量化目标，适配赛事摩托车对簧下质量的严苛控制要求。材质设定上选用高强度锻造铝合金材质参数，渲染阶段通过金属材质球的参数调试，还原锻造铝件经精密机加工后的细腻金属质感，对结构棱边做轻微倒角处理，模拟真实加工工艺下的圆角过渡效果，避免尖锐棱边带来的应力集中问题。结构设计层面，摇臂前端设置同轴双衬套安装孔用于连接车架主结构，中部预留减震器下安装位与传动链避让空间，后端设置后轮轴安装槽与刹车卡钳固定点位，各功能区域的结构过渡均做了力学流线优化，让部件在承受加速、制动、过弯带来的复杂载荷时，应力能够均匀分散到整个摇臂主体，避免局部应力集中导致的部件失效。渲染输出阶段采用影棚级柔光布光方案，通过多角度光源勾勒摇臂的结构轮廓与金属高光，清晰呈现镂空筋条的布局逻辑与各安装位的结构细节，直观展现该铝摇臂兼顾强度与轻量化的设计特点，整体建模精度满足后续工程分析、数控加工生产的使用需求，可直接用于赛事摩托车部件的研发验证环节。
