小型传动机构铸造外壳结构设计

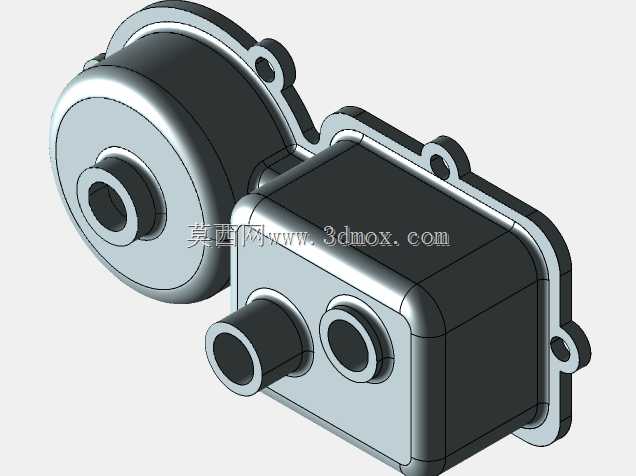

这款铸造外壳是小型传动变速机构的核心承载防护部件，主要应用于小型轻工设备、家用传动装置、小型自动化执行单元的动力传输场景，承担着容纳内部传动齿轮、轴系组件，隔绝外界粉尘、水汽侵入，同时为整机提供安装定位基准的核心作用。在实际设备运行过程中，该外壳需要承受内部齿轮啮合产生的径向与轴向载荷，抵御传动过程中产生的振动传导，同时保证各轴系安装位的同轴度精度，避免因壳体形变导致的齿轮偏磨、传动卡滞、噪音超标等问题。从设计思路来看，这款壳体采用一体化铸造成型的结构方案，将圆形的输入端腔体与方形的变速传动腔体整合为一体，减少了多部件拼接带来的密封隐患与装配误差。壳体上的多个带孔安装耳位，均匀分布在腔体外侧的受力节点位置，既可以实现壳体自身的合箱定位紧固，也能为整机在设备机架上的安装提供多点固定选择，适配不同安装空间的布局需求。输入端的圆形腔体适配带轮或者输入联轴器的安装空间，侧面两个同轴输出接口可以适配不同方向的动力输出需求，满足单输入双输出的传动布局要求。在安装边界设计上，壳体的外轮廓做了圆角过渡处理，既可以降低铸造过程中的应力集中问题，提升铸件的成品率与结构强度，也能避免安装维护过程中尖锐棱角带来的操作安全隐患。壳体的合箱面采用平整的法兰边设计，预留了均匀分布的紧固螺孔位置，可以配合密封垫片实现腔体的可靠密封，防止内部润滑油脂渗漏，同时阻挡外界杂质进入传动腔体内破坏齿轮啮合面。壳体的壁厚设计遵循等强度原则，在轴承安装位、轴系支撑位做了局部加厚处理，提升支撑刚度，在非受力的腔体侧壁做了合理的壁厚优化，在保证整体结构强度的前提下控制铸件整体重量，降低材料成本与整机负载。这款壳体的结构设计充分考虑了铸造工艺的成型特性，避免了过大的壁厚差与内部尖角，减少铸造过程中缩孔、砂眼等缺陷的产生概率，同时各安装面、轴孔位置预留了足够的机加工余量，方便后续精加工环节保证各配合位的尺寸精度与形位公差要求，能够在长期运行过程中保持内部传动组件的位置精度，延长整套传动机构的使用寿命。
