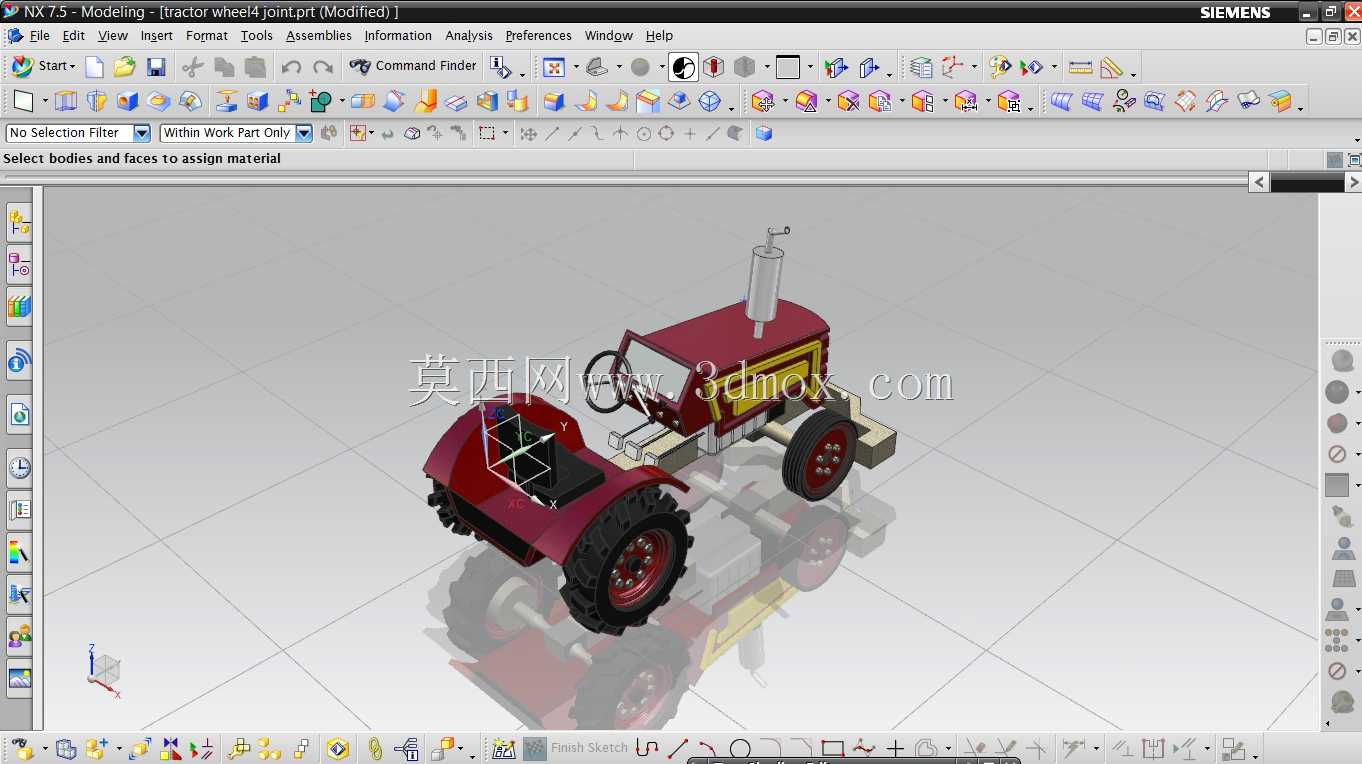

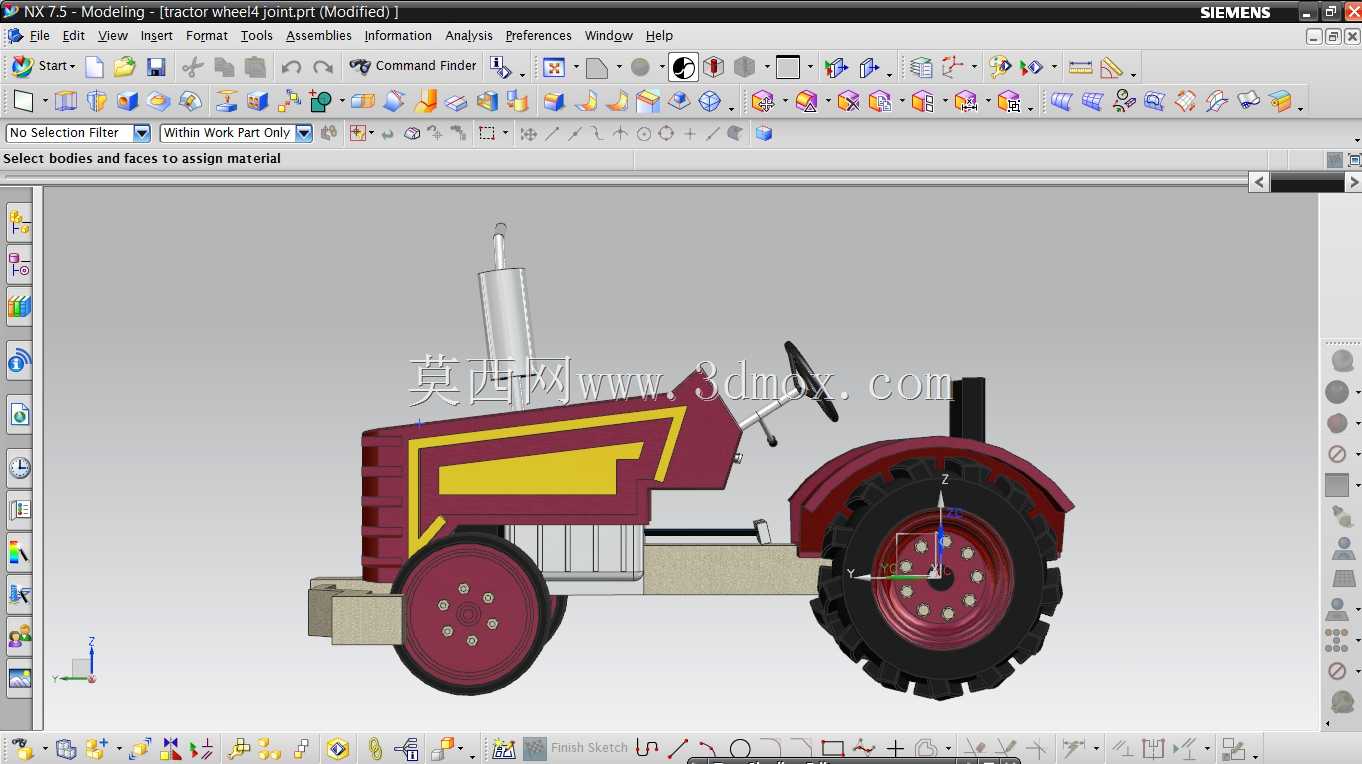

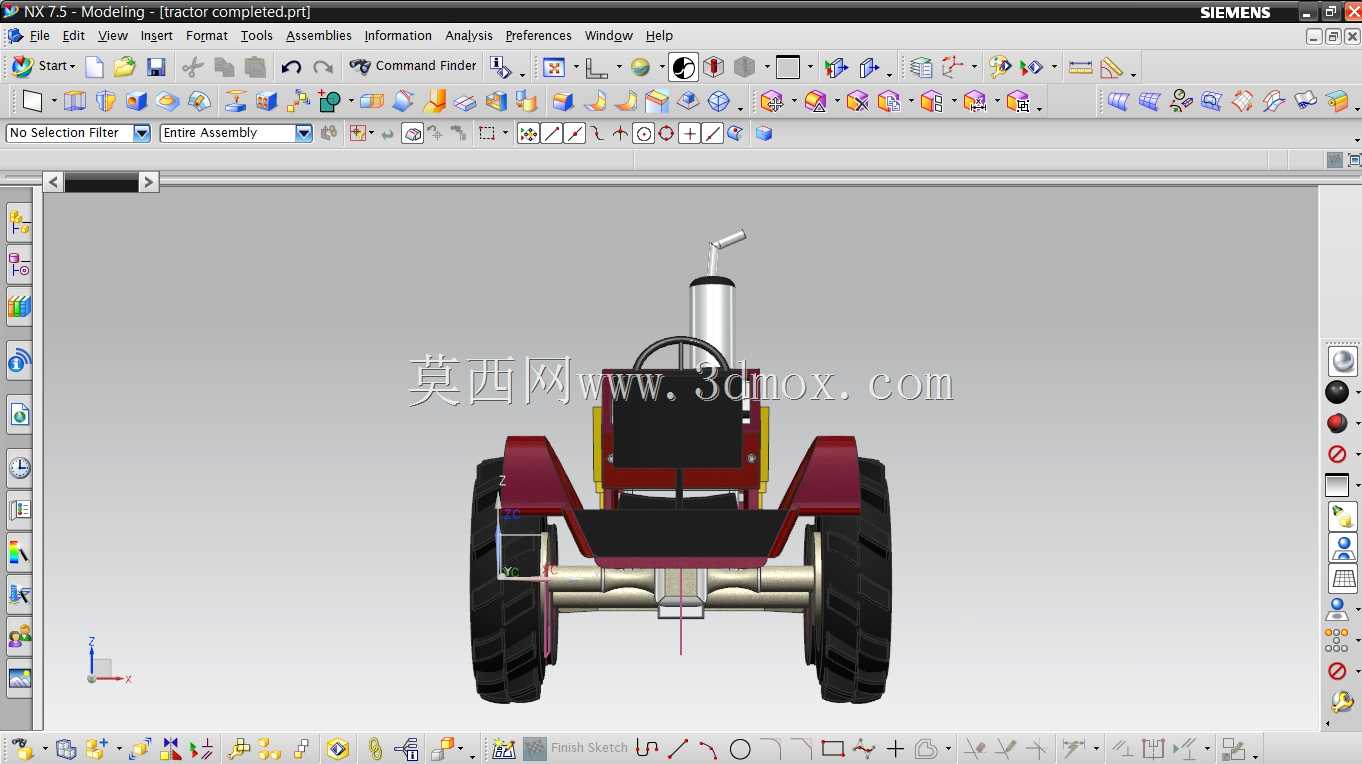

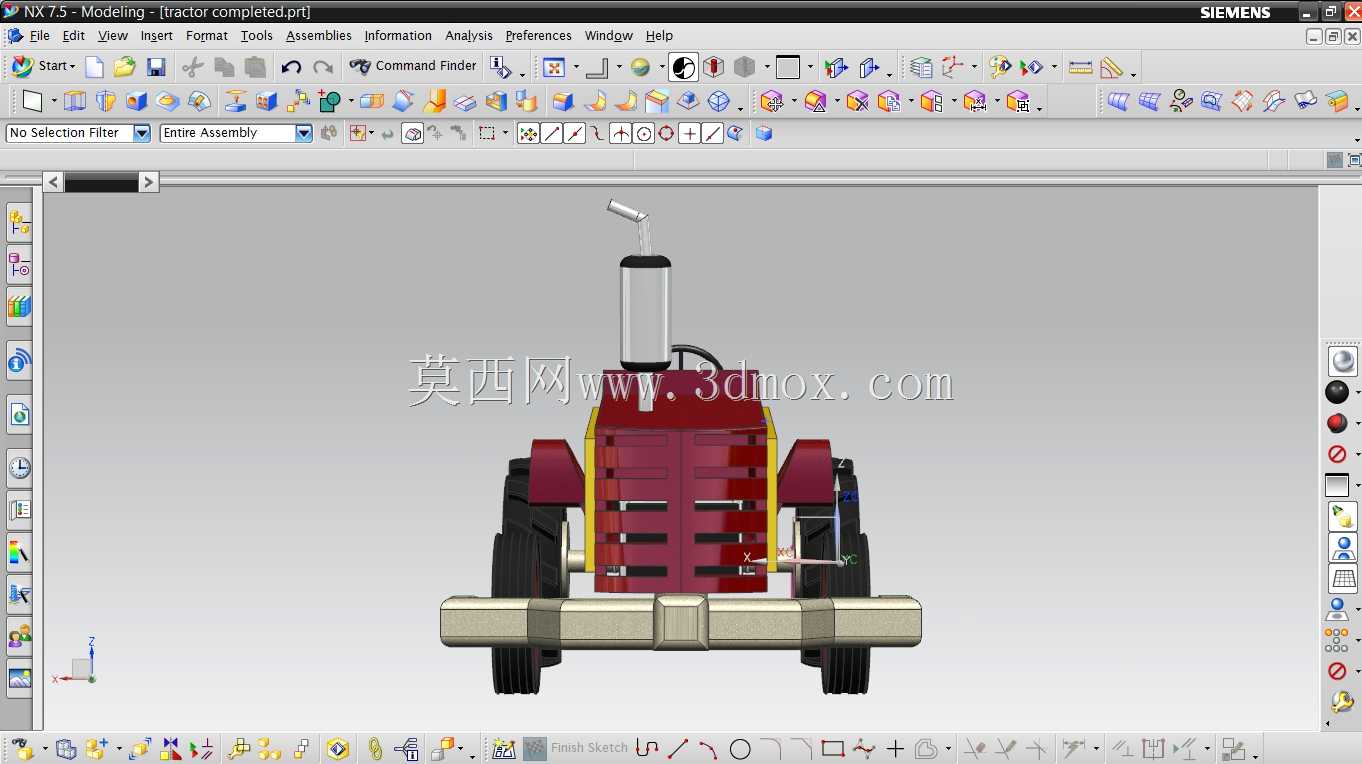

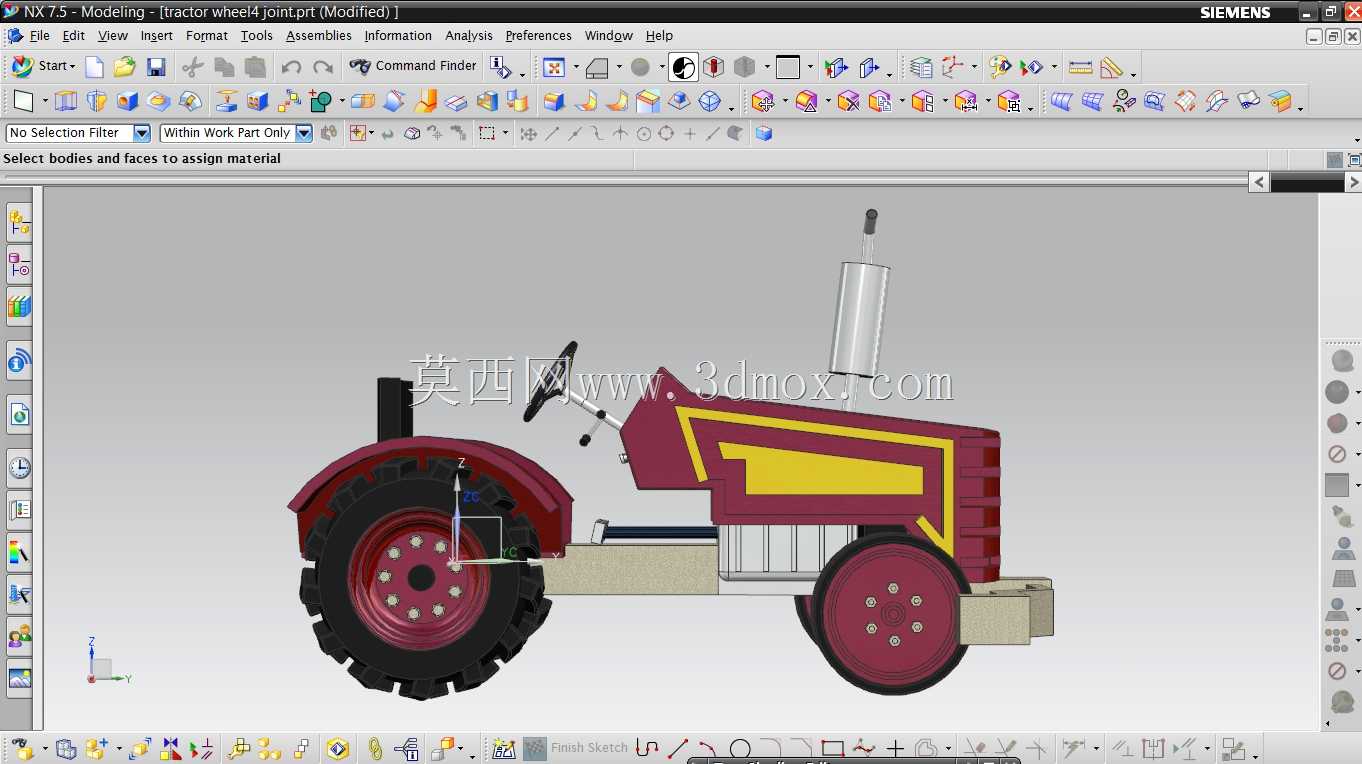

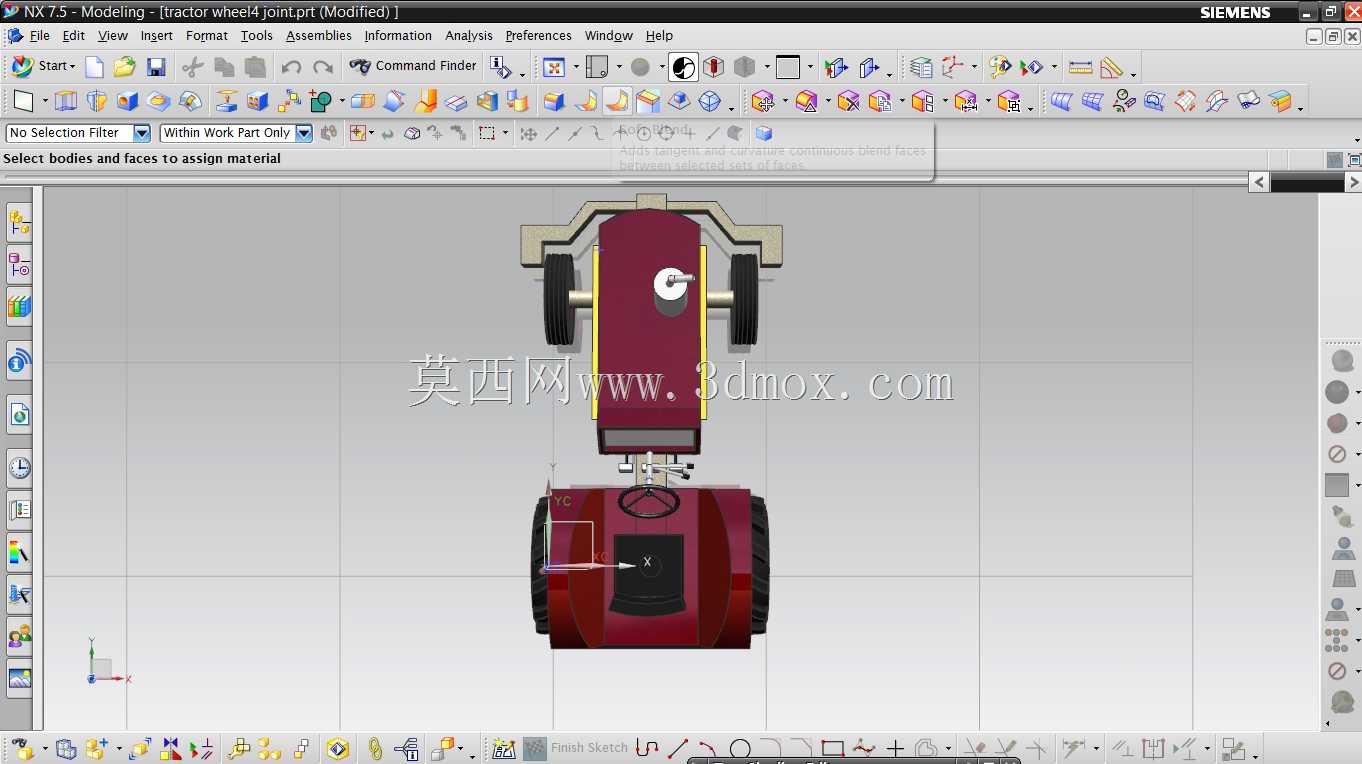

轮式农用拖拉机整机结构三维设计

这款轮式拖拉机的三维结构设计，首先围绕丘陵、平原地带的小规模农田作业场景展开，兼顾短途农资转运、配套农机具挂载的实际使用需求，整体结构布局完全贴合农用作业的实际工况。从设计思路来看，建模过程优先保障底盘通过性与动力传递效率，前桥采用小尺寸转向轮设计，转向节预留足够摆角空间，最小转弯半径控制在适配小块农田作业的范围内，避免田间掉头时反复碾压作物；后桥匹配大直径深花纹驱动轮，轮齿高度与排布角度针对松软泥土地、翻耕后地块的抓附需求设计，减少作业时的打滑损耗。整机外形尺寸的边界设定充分考虑农村机耕道通行、农户院落停放的实际条件，整机宽度控制在常规乡村道路单车道可通行范围内，高度预留常规农具挂载的竖向空间，排气筒、方向盘等突出部件的外轮廓均纳入整体安装边界校核，避免与挂载的旋耕机、播种机等附属设备产生运动干涉。功能特性层面，建模时完整还原了动力舱的布局逻辑，发动机安装位预留了常规单缸、小功率多缸柴油机的适配安装空间，前部配重块安装位可根据挂载农具的重量调整配重数量，平衡作业时的整机重心，避免翘头风险；驾驶操作区域的方向盘、操纵杆位置按照人机工程学设定，适配长时间田间作业的操作姿态，减少操作人员的疲劳感。行走系统的轮距可根据不同地区的垄作宽度调整，轮辋安装位预留多组固定孔位，适配不同作物种植行距的作业需求；传动系统的布局从发动机飞轮端到后桥差速器的传递路径做了简化优化，减少不必要的传动损耗，同时预留了动力输出轴的安装接口，可直接为后置挂载的农机具提供动力输出。在细节结构处理上，机身覆盖件的曲面造型兼顾散热与防护需求，发动机舱侧面预留通风口位置，保障长时间作业时的散热效率，覆盖件的安装卡扣位置均做了隐藏式设计，避免田间作业时秸秆、泥土卡入安装缝隙；前后轮的轮毂固定螺栓排布按照重载工况设定，螺栓数量与分布圆直径匹配大扭矩传递的强度要求，轮胎与轮眉的间隙预留足够的跳动空间，适配田间颠簸路面的悬架行程需求。整机的各部件装配关系完全按照实际生产的装配逻辑搭建，可直接用于结构干涉校验、作业工况模拟，也可作为农用机械设计教学、小型农机改型设计的参考基础模型，帮助设计人员快速梳理轮式拖拉机的整体结构逻辑，减少前期方案设计的重复建模工作量。
