XboxOne游戏手柄多视角结构设计

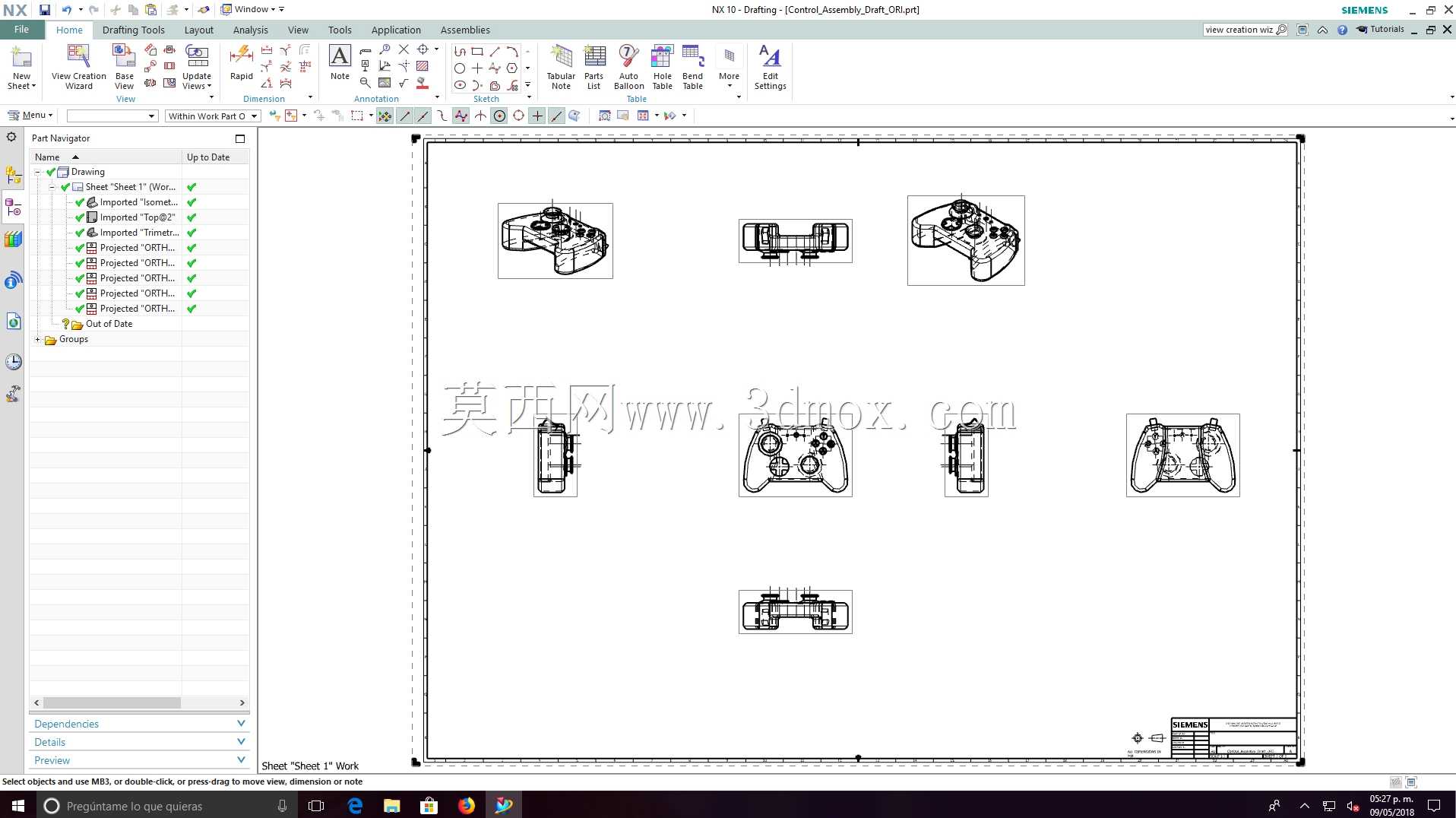

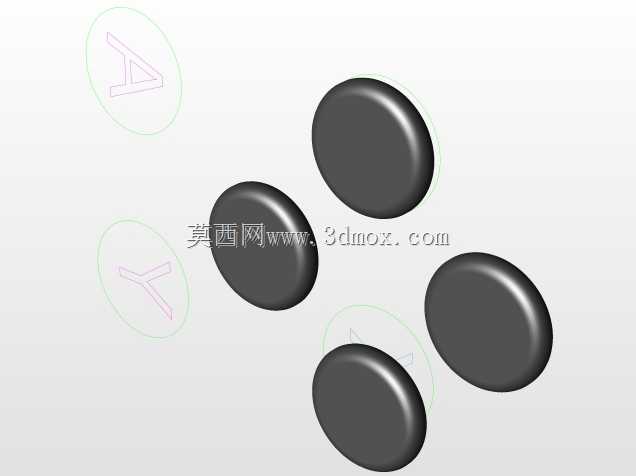

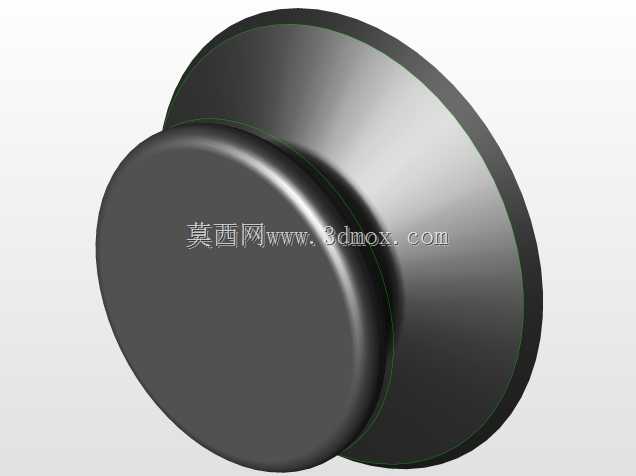

本次呈现的Xbox One手柄结构设计，覆盖了产品从外观曲面到内部装配边界的完整三维表达，多视角工程图完整呈现了手柄正、反、侧、顶等多个方位的轮廓特征与结构衔接关系。从实际应用场景来看，这类手柄作为家用游戏主机的核心交互终端，需要适配不同手型用户的长时间握持操作，因此在设计阶段首先围绕握持 ergonomics 做了大量曲面迭代，拇指操控区的摇杆、按键布局，食指触发区的肩键、扳机位置，都经过反复的握持姿态验证，确保用户在数小时的游戏过程中不会出现明显的手部疲劳。从功能特性维度看，手柄的各个操控部件都预留了足够的装配间隙与运动行程，摇杆的偏转角度范围、按键的下压行程、扳机的线性触发路径都在三维模型中做了明确的边界限定，避免后续结构装配时出现运动干涉。设计思路上，整体采用左右对称的基础布局，在非对称的握持曲面处做了差异化的壁厚处理，既保证外壳的结构强度，又能控制整体重量在舒适握持的区间内，外壳的分模线位置沿着手柄侧面的视觉弱化区布置，既方便注塑生产时的脱模操作，又不会破坏外观的整体流畅感。外形尺寸方面，整体宽度适配成年男性手掌的自然展开宽度，握持处的厚度经过多轮验证，既不会因过薄导致握持时硌手，也不会因过厚增加手部负担，各个按键的凸起高度、表面弧度都贴合指腹的自然接触形态，安装边界上，内部的电路板、电池仓、震动马达的安装位都在三维模型中预留了精准的定位柱与卡扣位置，外壳的装配卡扣分布在受力均匀的位置，确保装配后接缝均匀，长期使用不会出现松垮异响。这类三维结构模型可作为同类手持交互设备设计的参考基准，帮助结构设计师快速把握手持数码产品的人机工程设计要点，减少前期曲面迭代的试错成本，也可用于相关产品的结构教学案例，直观展示消费类数码产品从外观曲面到内部结构的完整设计逻辑。
