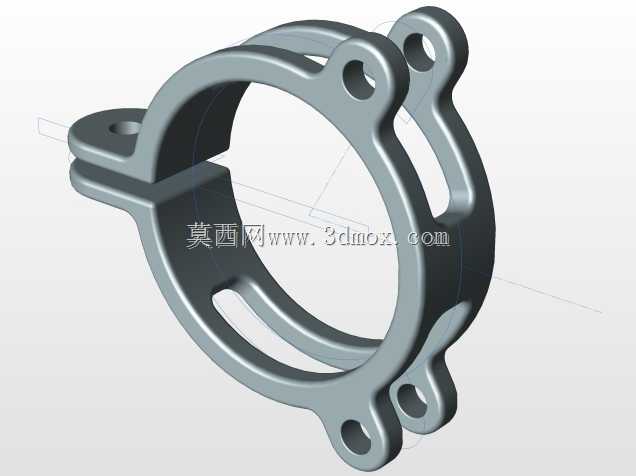

对开式带耳管路紧固抱箍结构设计

这款对开式带耳紧固结构，主要应用在流体输送管路、线束排布、轻型杆件固定场景中，常见于液压泵站管路排布、气动系统走线固定、小型设备外置管线的定位场景，核心作用是为圆形截面的管件、杆体提供周向抱紧力，限制被固定件的径向窜动与轴向滑移，同时通过带孔耳座实现自身与安装基座的刚性连接。从结构设计逻辑来看，采用对称对开的分体式结构，相比整体式卡箍，安装时无需从管件端部穿套，可直接在管路任意位置扣合装配，大幅降低后期运维、管路改造的拆装难度，尤其适合已布设完成的管线加装固定点的场景。结构上共设置四组带通孔的连接耳，其中两组位于开合对接位置，用于穿装螺栓实现两个半环的锁紧，锁紧时螺栓预紧力可均匀传递到半环内壁，保证抱紧力沿管件周向均匀分布，避免局部应力集中压伤薄壁管件；另外两组耳座分布在半环的外侧径向位置，用于将整个抱箍固定在设备机架、墙面或安装基板上，安装孔的位置经过同轴度校核，可保证装配后抱箍的中心轴线与设计安装位重合，不会出现管路偏斜的问题。半环内壁采用与被固定件外径匹配的圆弧面，接触面积远大于点接触式紧固结构，单位面积压强更低，既可以提升抱紧摩擦力，也能避免薄壁管件被夹变形，半环本体上开设的减重槽，在不降低结构刚性的前提下减少了材料用量，同时也为管路外壁的冷凝水、灰尘提供了排出通道，避免长期积水积灰造成的管件腐蚀问题。从安装边界来看，半环的开合间隙预留了足够的调节量，可适配一定公差范围内的管件外径，无需针对每一批次管件的尺寸公差单独定制配件；耳座的孔位间距、孔径尺寸按照通用紧固件标准设计，可直接搭配市面常见的螺栓、螺母完成装配，无需定制特殊连接件。设计时对耳座与半环的连接位置做了圆角过渡处理，消除了应力集中点，在承受振动载荷的场景下，不会出现耳座断裂的问题，可适配有一定振动的设备管路固定需求，比如小型内燃机周边管路、移动设备的走线固定场景，长期使用也能保持足够的锁紧力，不会因为振动出现松脱。
