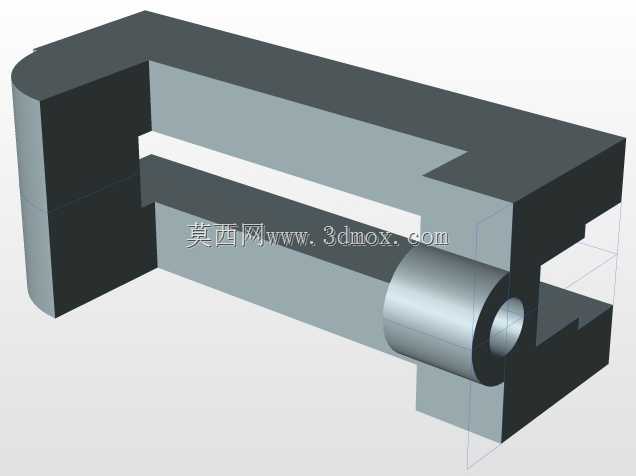

U型槽带铰接孔机械连接构件

该构件属于机械传动与定位系统中的常用连接类零件，在工装夹具、小型自动化输送线的挡停定位模块、非标设备的快换连接单元中应用广泛，主要承担相邻部件的铰接联动、间隙限位以及载荷传递作用，可在往复摆动、小幅直线滑移的工况下保持结构连接的稳定性。从结构设计逻辑来看，主体采用U型开槽结构，槽体的两个平行臂面预留了足够的装夹间隙，可适配厚度在槽宽公差范围内的对接零件插入，槽壁的平面度公差控制在IT7级，能够保证对接后配合面无偏斜，避免铰接转动时出现卡滞。构件端部集成的同轴铰接孔结构，孔壁做了同轴度约束设计，可与标准圆柱销、铰接销轴配合实现转动副连接，孔的内径尺寸适配常用的小直径销轴规格，安装时无需额外扩孔或修配，可直接完成装配。设计过程中，构件的外轮廓做了圆角过渡处理，在U型槽的弯折位置采用大圆弧过渡，避免应力集中导致的结构断裂，同时端部铰接段的外径与孔内径的壁厚差经过核算，能够承受常规工况下的径向载荷与轴向窜动力，不会出现薄壁变形问题。从安装边界来看，构件的整体外轮廓尺寸紧凑，U型槽的开口方向与铰接孔轴线保持垂直，安装时可通过槽体侧面的平面作为定位基准，与安装基座的贴合面完成定位，无需额外设计复杂的定位结构，铰接端伸出的圆柱段长度控制在合理范围，既保证销轴穿入后有足够的支撑长度，又不会与周边相邻运动部件产生干涉。在实际使用场景中，这类构件常被用作小型工装的压紧摆臂连接座、自动化设备的门体铰接支座、输送线的挡块铰接单元，工作时U型槽的内侧平面可对插入的对接零件起到侧向限位作用，避免铰接转动过程中对接件出现横向窜动，铰接孔的内壁可根据工况需求加装铜套或自润滑衬套，提升转动副的耐磨性能，延长构件的整体使用寿命。建模过程中对各配合面的尺寸公差做了对应预留，槽宽尺寸、铰接孔内径、各安装基准面的平行度与垂直度都符合常规机械设计的公差要求，可直接导出工程图用于生产加工，也可直接导入装配体完成虚拟装配验证，检查与周边零件的干涉情况。
