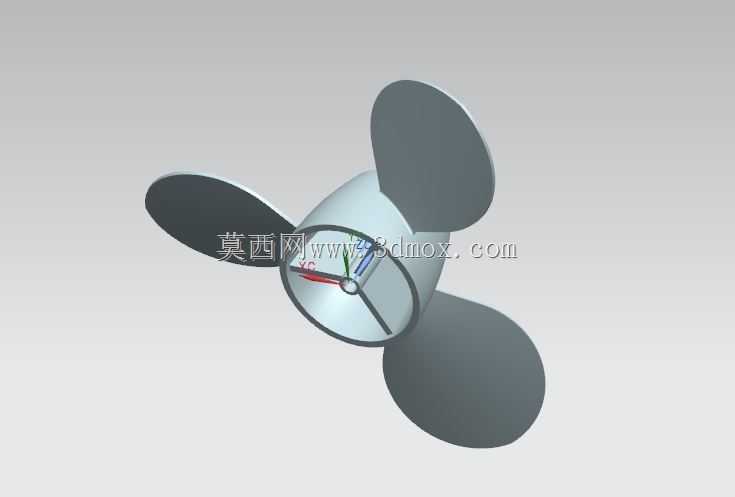

三叶螺旋桨式通风散热风叶结构

这类三叶螺旋桨结构的风叶，常应用在小型通风设备、船舶辅助推进单元、工业散热模组、小型流体输送装置中，核心作用是通过定轴旋转带动周边流体定向流动，完成热量置换、流体推送或者动力输出的功能。从结构设计逻辑来看，三个叶片沿中心轮毂周向120度均匀分布，这种排布方式能在转动过程中让动平衡性能更稳定，相比两叶结构，相同转速下输出的流体推力更均匀，运行时的径向振动幅度更小，能降低配套轴承的径向载荷，延长整体转动组件的使用寿命。叶片采用大弧度扭曲翼型设计，从叶根到叶梢的弦长、扭转角呈渐变过渡，叶根位置厚度更大，和轮毂衔接处做了圆弧过渡处理，避免应力集中，能承受转动时的离心力与流体反作用力，叶梢位置厚度收薄，能减少转动时的叶尖涡流损耗，提升流体做功效率。中心轮毂为中空筒状结构，内壁预留了和驱动轴配合的定位结构，安装时可通过键连接或者顶丝锁紧的方式和动力输出轴固定，轮毂的外径、内孔尺寸匹配常规小功率驱动轴的安装规格，安装边界上，叶片旋转形成的最大回转直径适配常规小型设备的安装腔体，不会和周边壳体、防护网产生运动干涉。在实际选型应用中，这类风叶如果用于散热场景，可根据风道阻力调整叶片的安装角度，匹配不同转速下的风压、风量需求；如果用于小型推进场景，叶片表面的流线型曲面能减少流体绕流阻力，提升动力转换效率。建模过程中，叶片的曲面构建需要结合流体力学的翼型参数，保证每个截面的扭转角度、弦长尺寸符合设计要求，同时要校核转动时的动平衡参数，确保三个叶片的质量分布均匀，避免高速转动时出现异常振动。轮毂和叶片的衔接位置做了圆角过渡处理，既可以降低注塑或者铸造生产时的应力缺陷，也能减少流体在衔接位置的紊流，提升整体运行的流畅度。
