环形起重吊钩结构设计

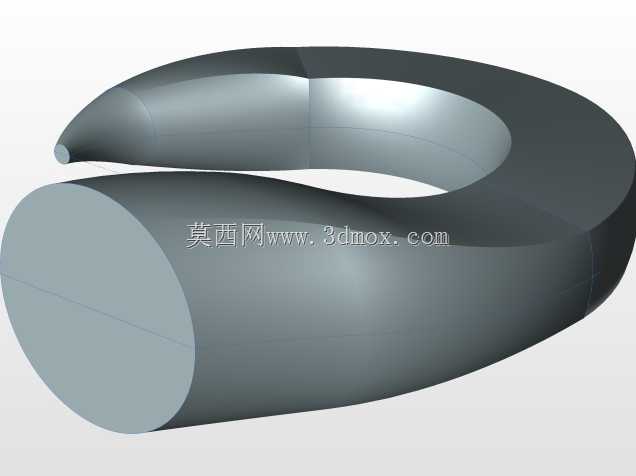

这类环形吊钩在车间物料转运、轻型设备吊装、工装挂接场景中应用十分广泛，区别于普通带舌片的起重吊钩，该款采用闭合式环形弯制结构，整体无额外活动铰接部件，结构整体性更强，在频繁挂取卸扣、吊装带的工况下，不会出现铰接销轴磨损松脱的隐患。从结构设计逻辑来看，钩体采用等截面圆钢弯制成型，弯制过程中严格控制弯曲段的曲率半径，避免弯曲位置出现截面缩颈、应力集中的问题，钩体的开口端做了收窄圆滑过渡，既方便吊装带、卸扣的快速挂入，也能防止挂接后索具从开口位置意外滑脱。设计时需要重点校核弯弧段的弯曲应力，结合额定承重载荷，计算圆钢截面的直径取值，同时要保证钩体直段部分的长度满足挂接多组索具的空间需求，避免多根吊装带堆叠后出现挤压磨损。安装边界方面，该吊钩可直接通过上端的直段部分与起重吊梁、电动葫芦的下吊钩座配合安装，也可搭配连接卸扣与其他吊装构件组合使用，安装时需要保证钩体的受力方向与环形中心平面重合，避免侧向受力导致钩体出现变形。在实际使用场景中，这类吊钩常配套在轻型起重机、手动葫芦、工位吊具上，用于吊装模具、工装夹具、成捆型材等物料，闭合式的环形结构在吊装过程中，即使索具出现小幅晃动，也不会从钩体脱出，安全冗余度更高。设计建模过程中，圆钢截面沿弯曲路径扫掠成型，需要保证截面始终与路径切线垂直，避免出现截面扭曲的问题，开口位置的端面做倒钝处理，防止尖锐边角割伤吊装带的纤维层，整体表面做圆滑过渡，不存在应力集中的尖角棱边，能够有效降低长期交变载荷下出现疲劳裂纹的风险。针对不同的承重等级，可通过调整圆钢截面直径、环形弯曲半径来匹配对应的载荷要求，不需要额外改动整体结构形式，系列化拓展十分便捷。
