差速传动用锥齿轮组结构设计

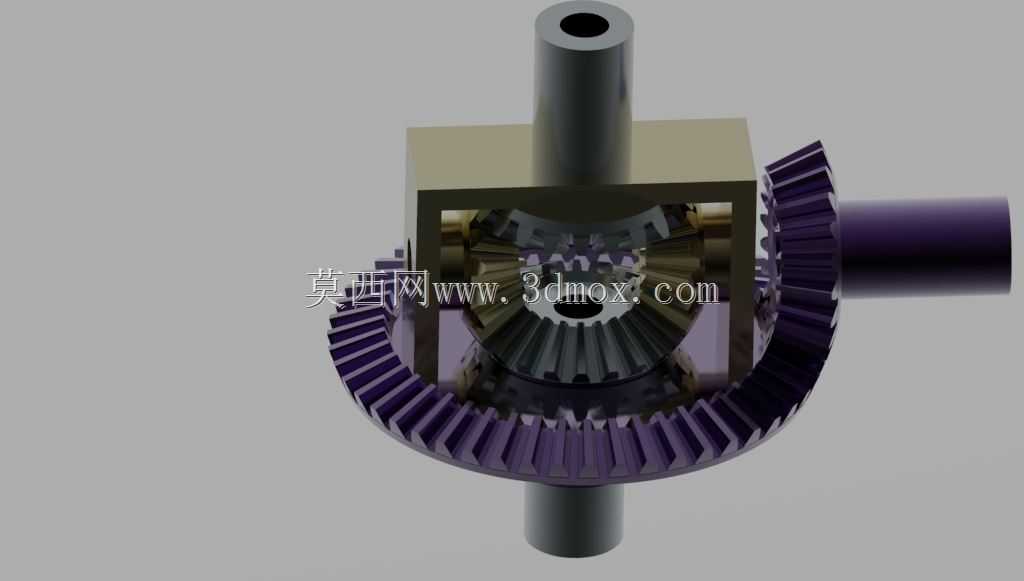

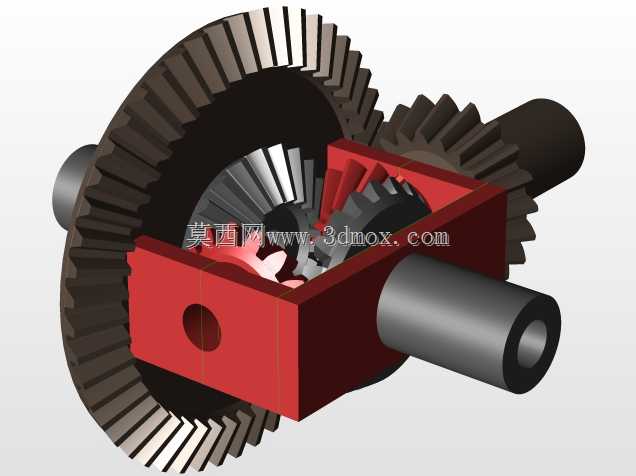

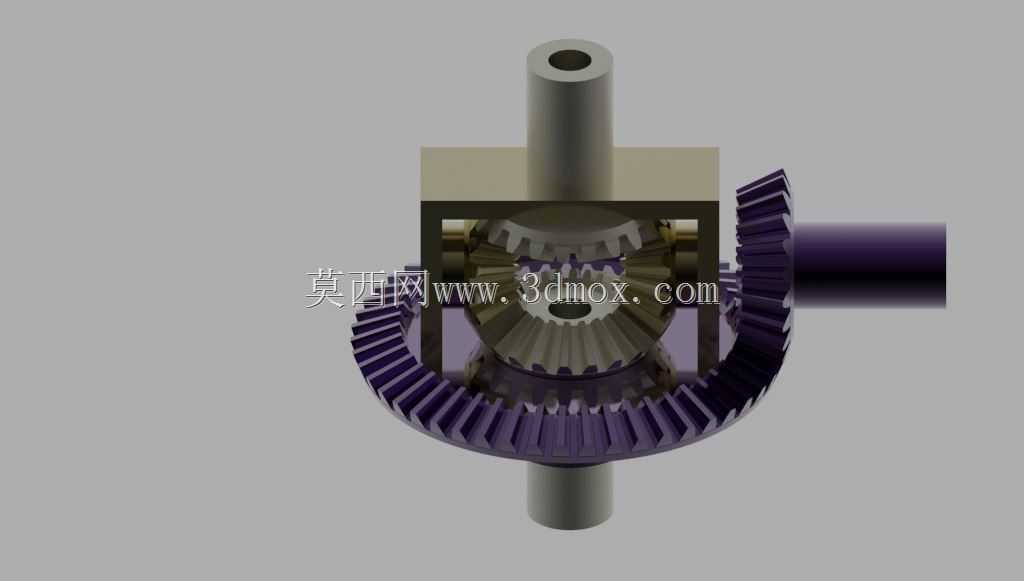

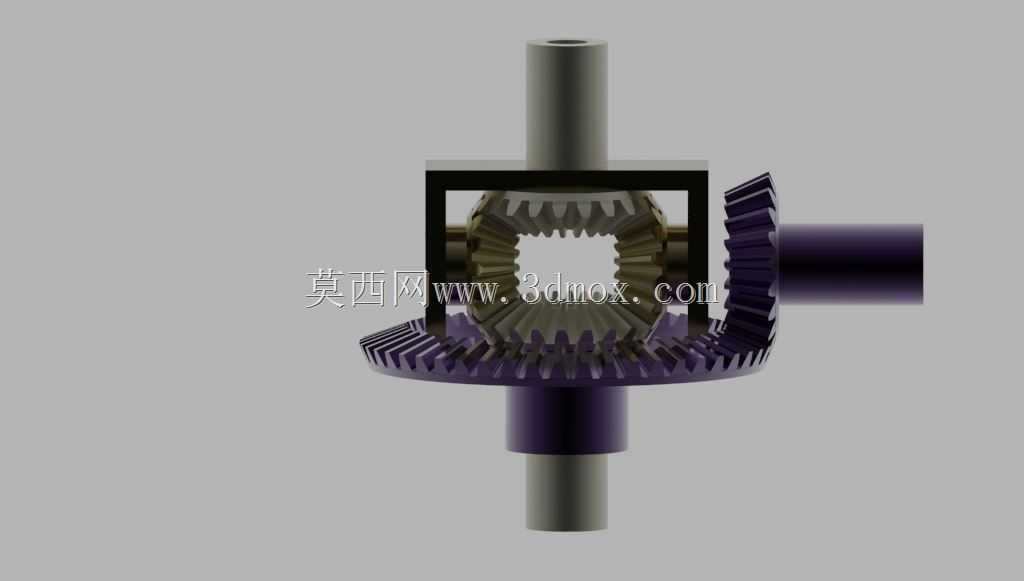

这套锥齿轮组结构，核心应用场景覆盖行走类设备的差速传动单元，常见于小型代步车辆、农用作业机具、轻型输送设备的动力分流环节，主要解决单动力输入下两侧输出轴差速转动的需求，避免设备转向时出现轮胎拖磨、传动卡滞的问题。从功能特性来看，整套结构采用正交布置的锥齿轮啮合方案，输入轴垂直布置于壳体上方，动力经主动锥齿轮传递至中间差速轮组，再分流至两侧水平布置的输出半轴，可在两侧输出轴存在转速差时保持动力持续传递，不会出现传动中断的情况。设计过程中优先考虑了啮合齿面的接触强度，所有锥齿轮的齿形均采用等顶隙收缩齿设计，装配时可通过调整半轴处的垫片厚度控制齿侧啮合间隙，避免因加工误差导致的啮合异响、齿面偏磨问题。壳体采用剖分式方形结构，上下壳体通过止口定位，既保证了内部齿轮组件的安装空间，也能为两侧输出轴、上方输入轴提供稳定的支撑基准，输入轴与输出轴的轴伸端均预留了标准轴承安装位，可适配常规深沟球轴承的安装尺寸，无需额外定制非标支撑件。安装边界方面，整套齿轮组的外部轮廓以方形壳体为核心，两侧输出轴的轴伸长度、输入轴的轴向伸出距离均预留了足够的密封件安装空间，可适配骨架油封的安装要求，防止传动润滑脂泄漏；壳体四周预留的安装孔位采用对称布置，可直接固定在设备的安装基座上，不需要额外设计转接支架。实际选型应用时，可根据传递扭矩的大小调整齿轮模数与齿宽参数，这套结构的建模逻辑完全遵循实际加工装配流程，所有配合面均标注了合理的公差带范围，齿形参数符合通用锥齿轮加工标准，可直接导入工程图模块生成加工图纸，也可作为传动系统选型时的结构参考，帮助设计人员快速完成差速传动单元的方案搭建，减少重复建模的工作量。
