径向五缸动力输出装置结构设计

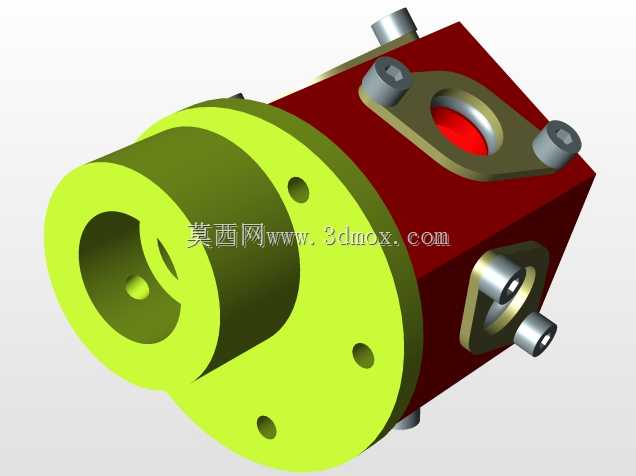

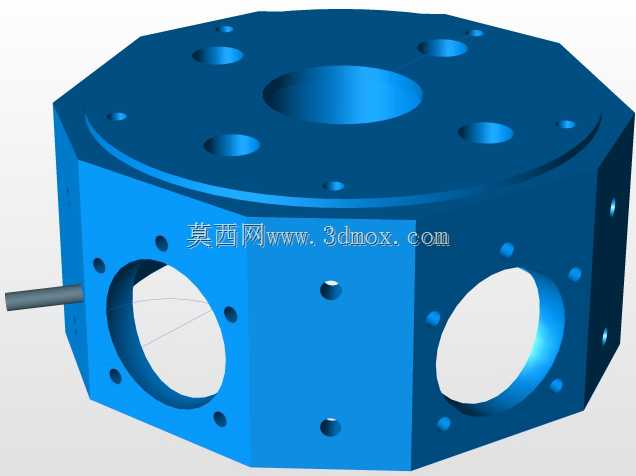

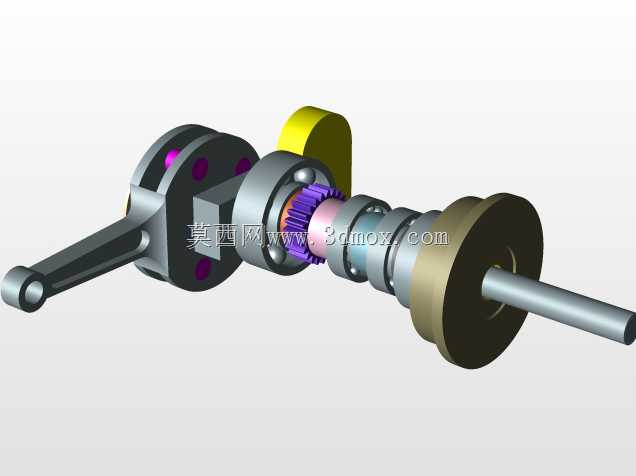

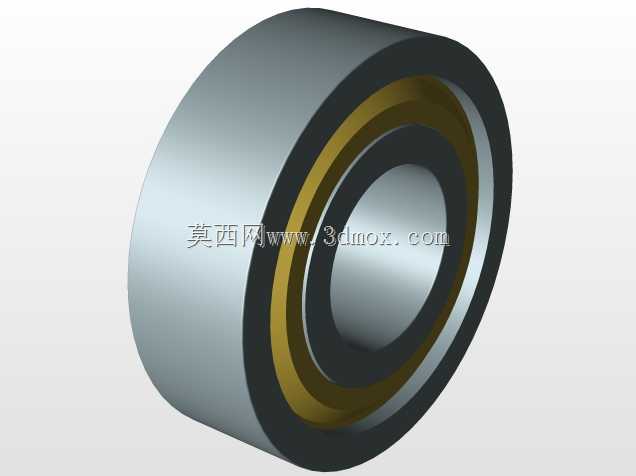

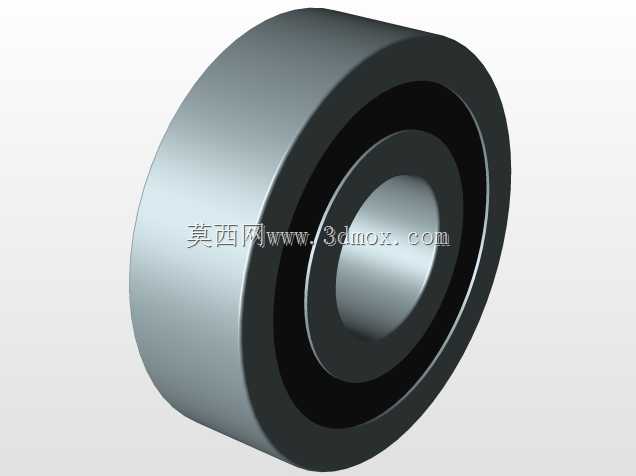

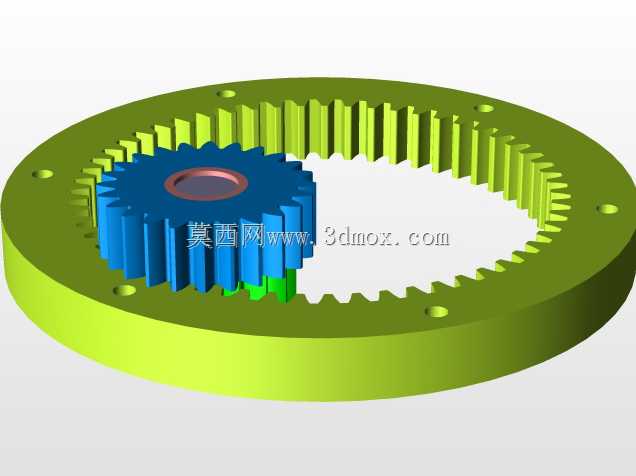

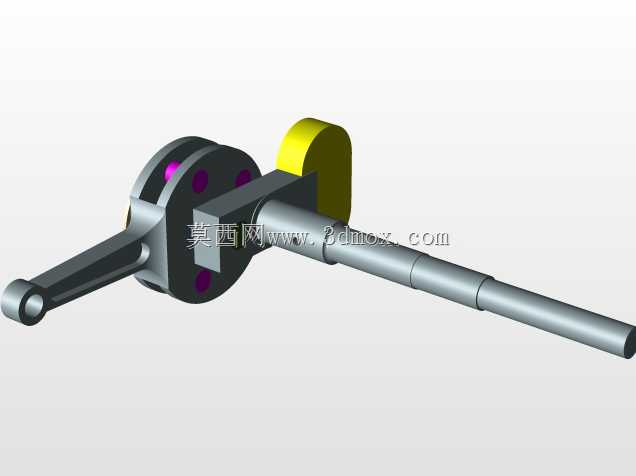

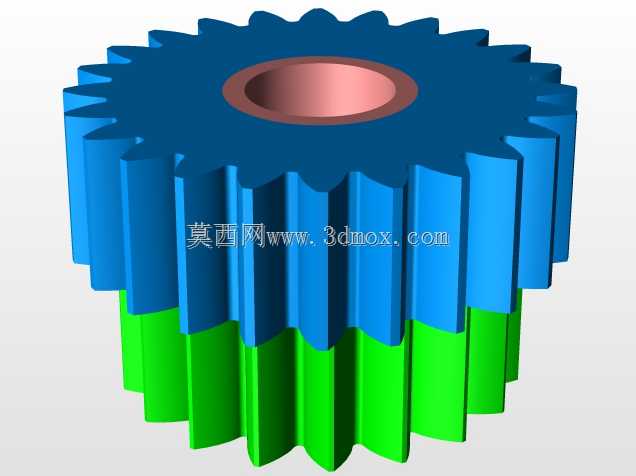

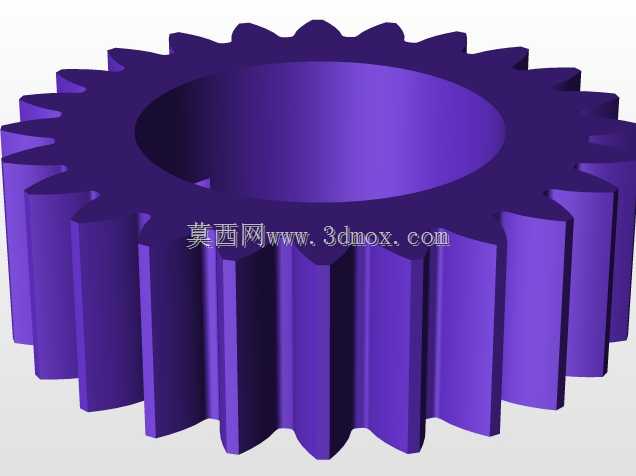

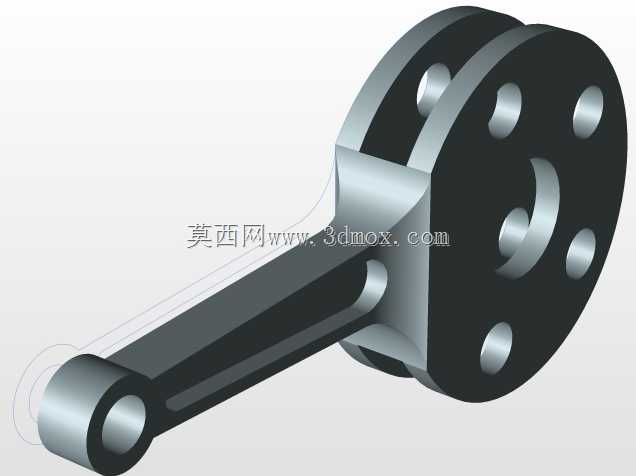

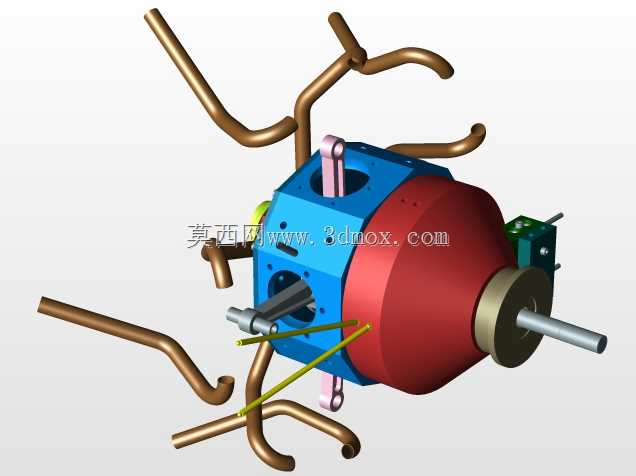

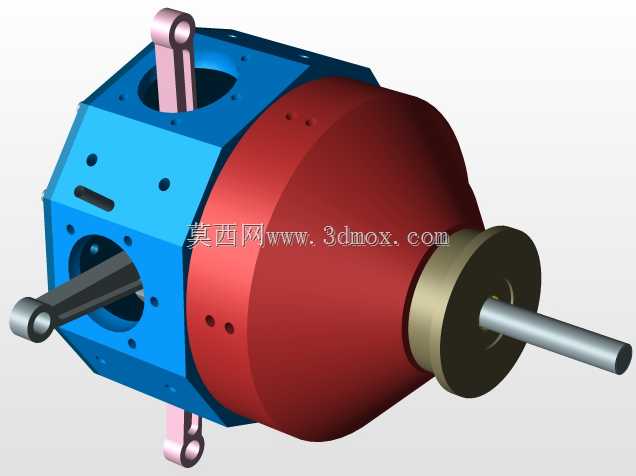

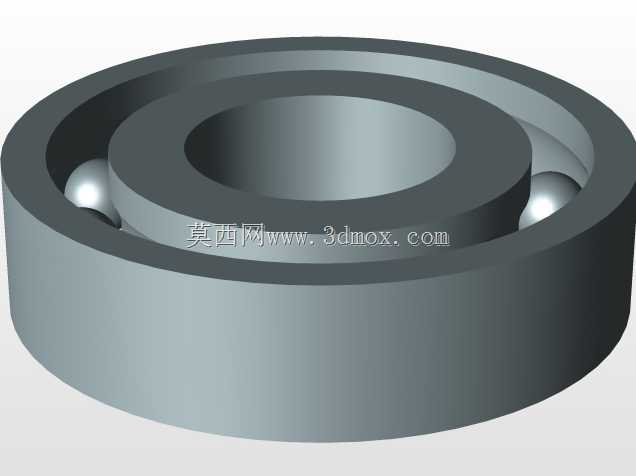

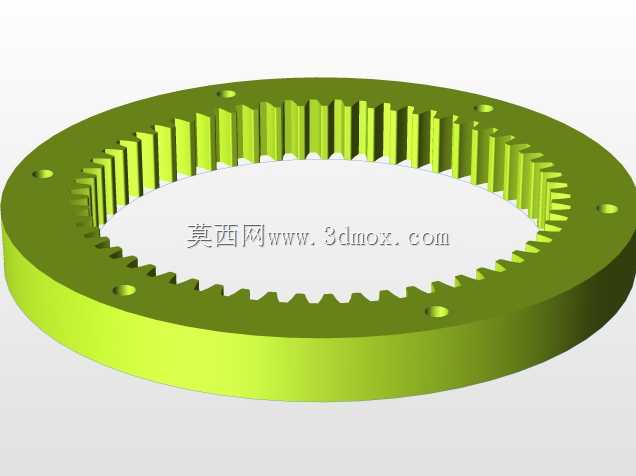

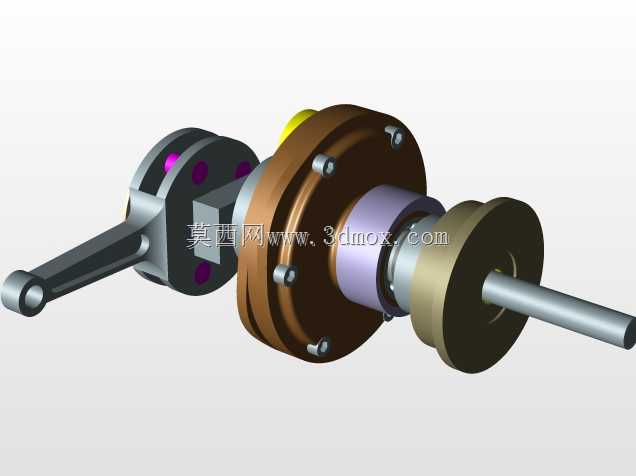

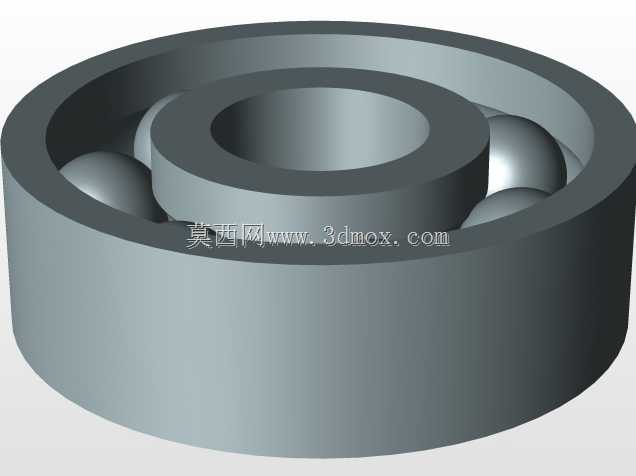

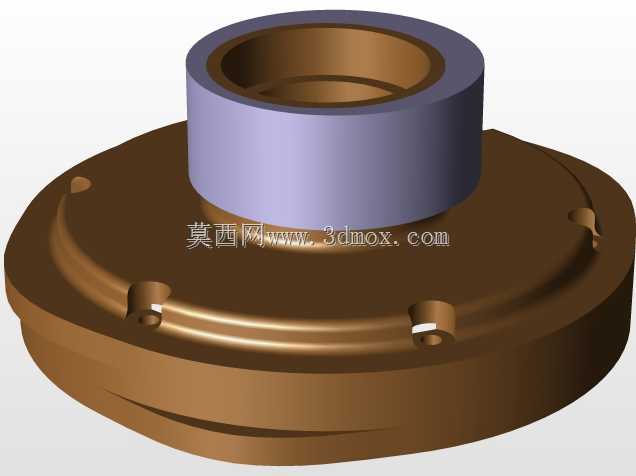

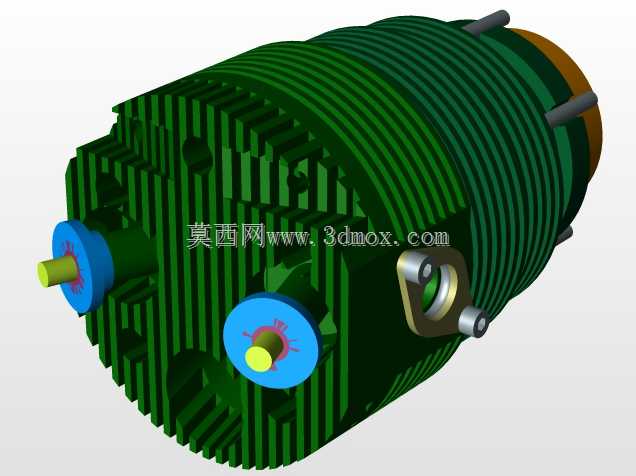

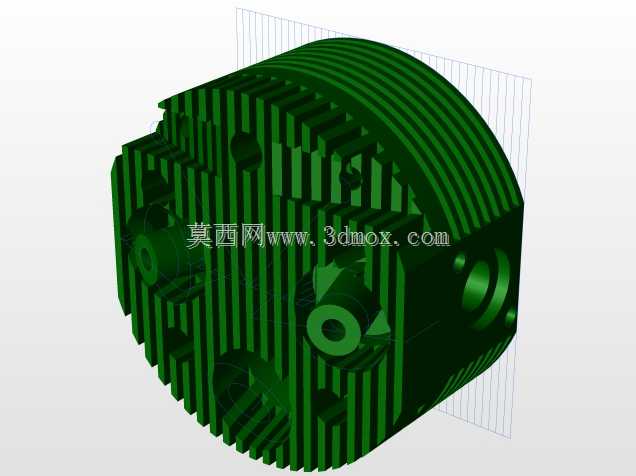

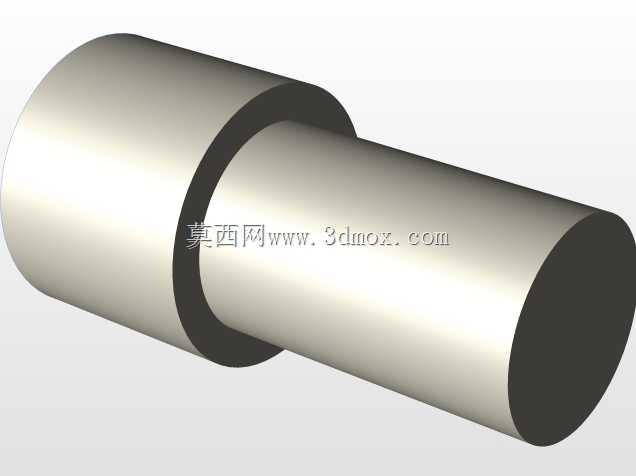

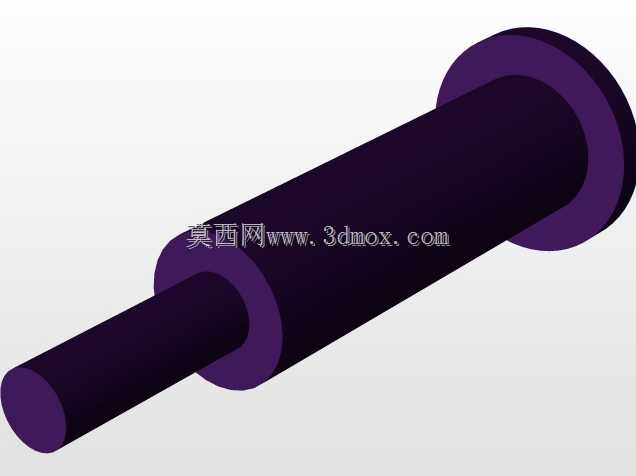

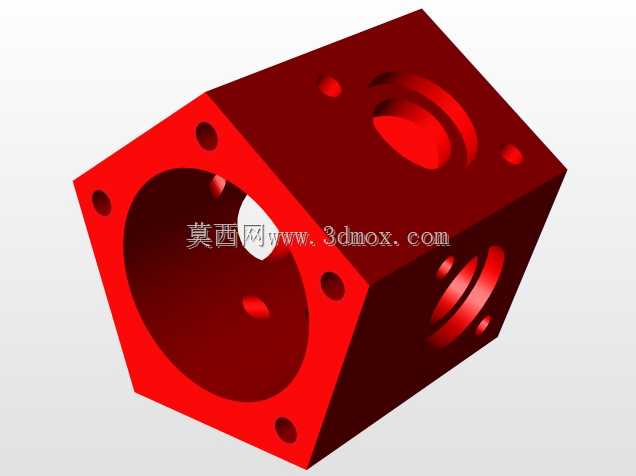

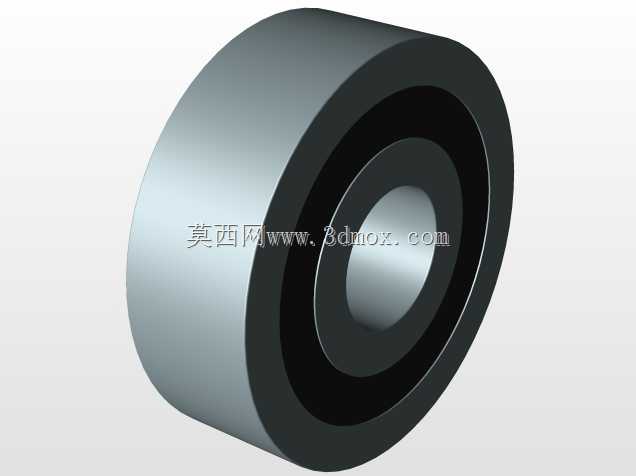

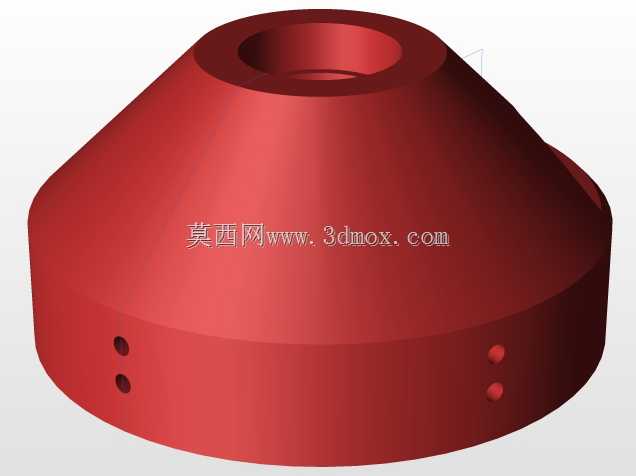

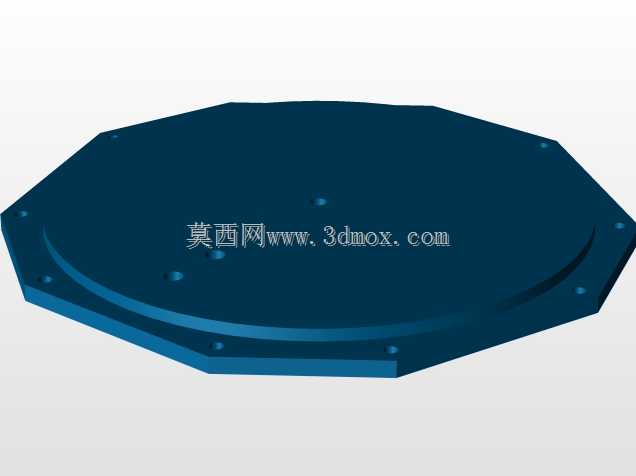

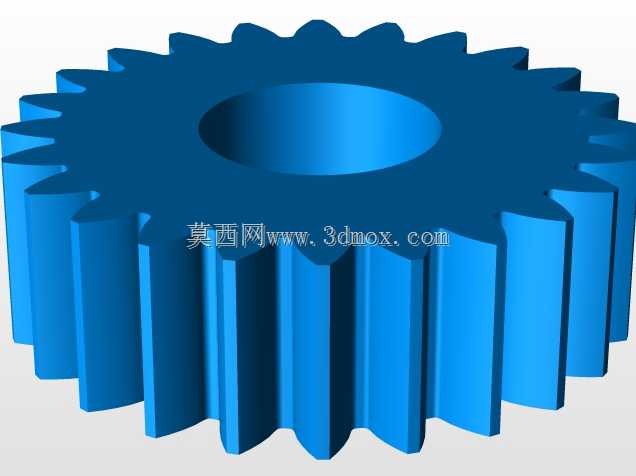

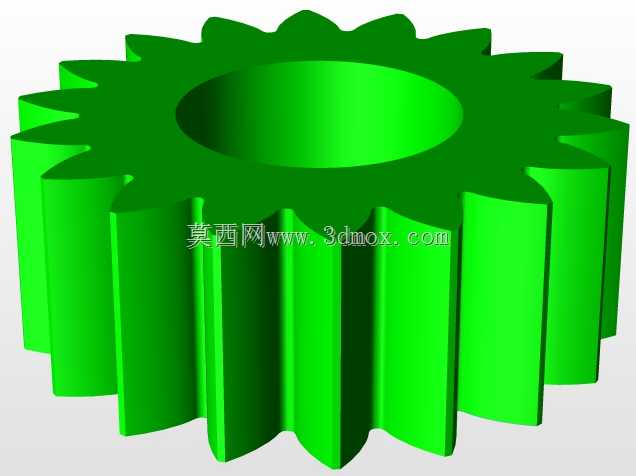

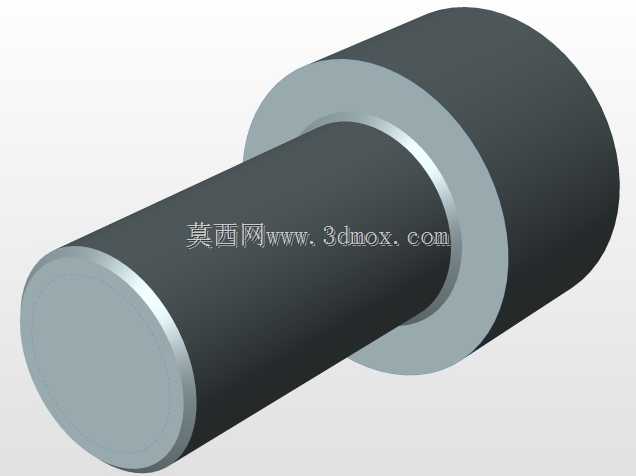

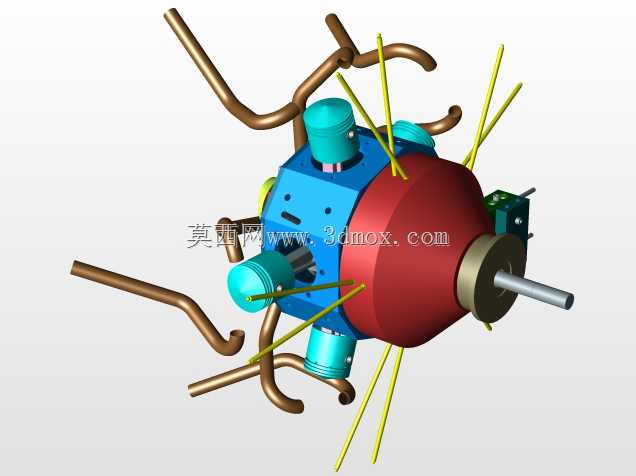

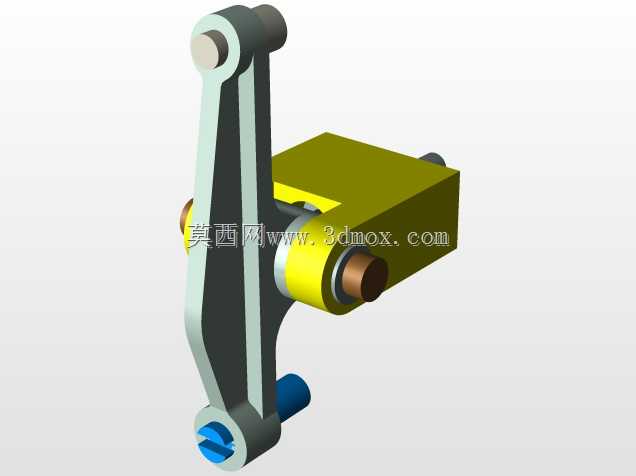

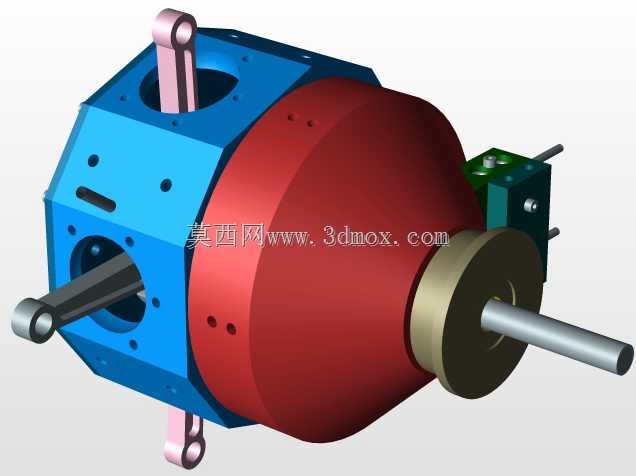

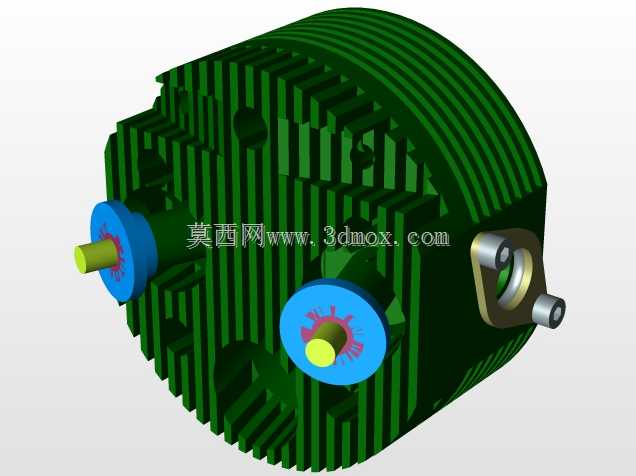

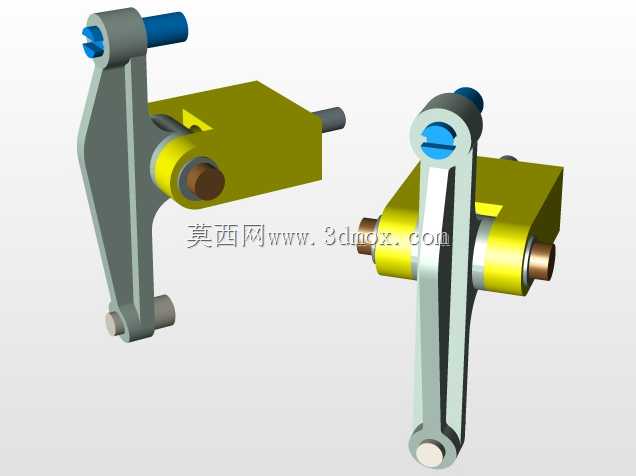

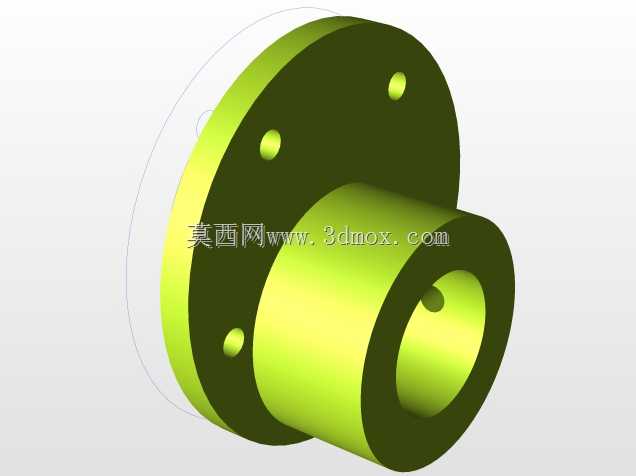

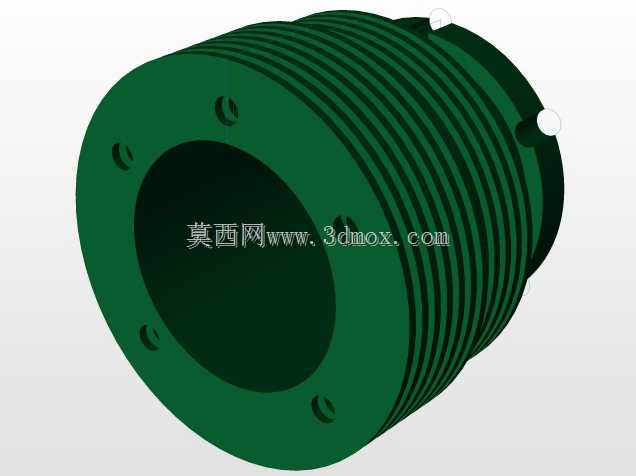

这款径向排布的五缸动力装置，在小型通航动力、轻型特种作业设备、实验教学教具领域有着明确的适配场景，其紧凑的径向布局能在有限的径向空间内完成多缸动力集成，相比同排量直列布局机型大幅缩短轴向安装尺寸，对于轴向安装空间受限的动力配套场景十分友好。从结构设计逻辑来看，五组气缸沿中心曲轴轴线呈放射状均匀排布，相邻气缸夹角保持一致，能让曲轴运转过程中各缸做功行程的相位差更均匀，有效降低输出轴的扭矩波动，减少动力输出端的减震配套需求。缸体采用分体式拼接结构，蓝色的主体缸架预留了各气缸的安装定位孔、油路与气道的布设通道，安装时可先完成单缸组件的预装与密封检测，再统一装配到中心缸架上，大幅降低后期维护的拆装难度，单缸故障检修时无需拆解整个动力单元，仅需拆卸对应位置的缸体组件即可完成维保作业。红色的壳体部分为动力端的防护与飞轮容纳腔，内部预留了齿轮传动副的安装空间，可根据配套设备的转速需求匹配不同传动比的齿轮组，实现动力输出转速的适配调整，输出端延伸的金属轴做了阶梯轴设计，不同轴段分别适配轴承安装位、联轴器对接位、密封件安装位，安装边界清晰，配套选型时可直接根据轴径尺寸匹配对应的连接部件，无需额外做轴端改造。设计过程中重点考量了运转时的动平衡特性，放射状排布的活塞连杆组件在曲轴旋转时的往复惯性力可通过中心配重实现大部分抵消，相比少缸径向机型运转平稳性更优，同时五缸的做功频率能让动力输出更连续，避免低转速下的动力顿挫问题。缸体表面预留的多个小孔分别对应紧固件安装、润滑介质注入口、散热通道接口，实际配套时可根据使用场景选择自然散热或外接强制润滑、散热回路，适配不同持续运转时长的工况需求。连杆组件与曲轴的连接采用滑动摩擦副设计，配合缸体内部的润滑油路可实现持续润滑，降低运转过程中的摩擦损耗，输出端的轴承座采用分体式压装结构，磨损后可单独更换轴瓦与轴承部件，延长整机的使用寿命。
