手机内置十字交叉滑动联动机构

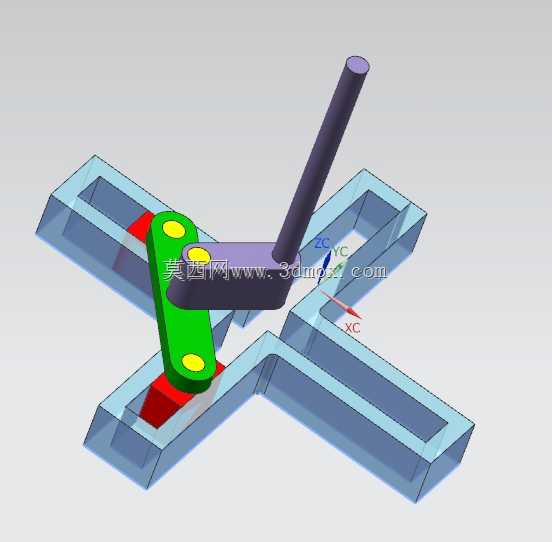

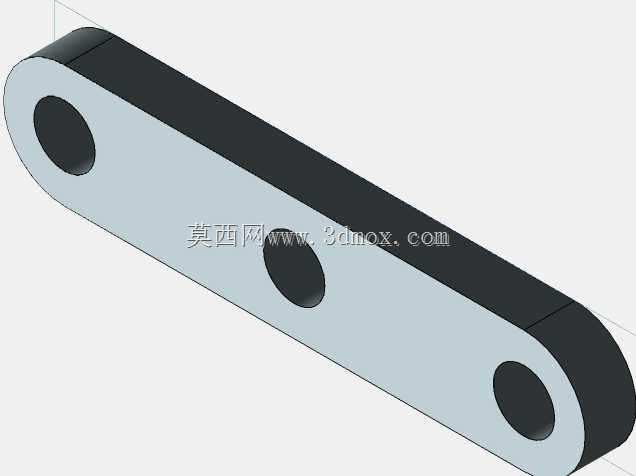

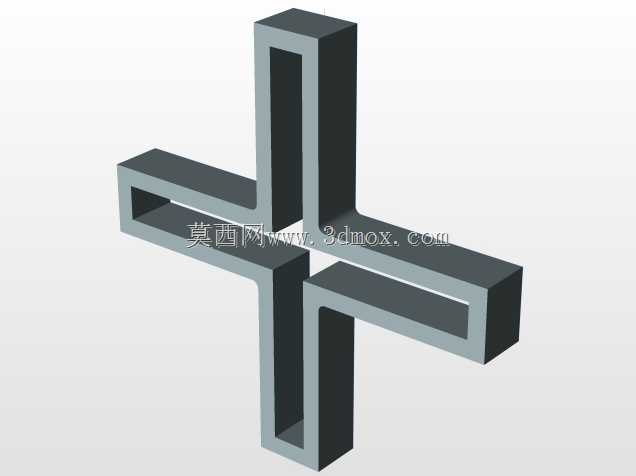

这套十字交叉布局的滑动联动结构，主要应用于滑盖式消费电子终端的内部机械传动环节，核心作用是实现滑盖开合过程中的平稳导向与行程限位，替代传统单导轨滑动结构易卡顿、侧向偏移的问题。从结构布局来看，两组正交布置的透明滑槽构成了整个机构的安装基准，滑槽的截面尺寸经过匹配设计，与内置红色滑动衬块的外形公差控制在合理间隙范围内，既保证滑动过程无卡滞，又能限制垂直于滑动方向的窜动量，避免长期使用后出现滑盖松动的问题。中间的绿色连动板是整套机构的动力传递核心，板上的三个铰接孔分别对应不同的运动副连接点：下端两个铰接点分别与两个正交滑槽内的滑动衬块连接，上端铰接点与驱动摆杆相连，当摆杆绕上端固定轴做定轴摆动时，连动板会同时带动两个方向的滑块沿各自滑槽做同步直线运动，实现单动力输入下的双轴联动输出。设计过程中需要重点关注各铰接点的位置公差，连动板上的孔位中心距直接决定了两个方向滑块的行程比例，若孔位偏差超过0.02mm，就会出现滑动过程中机构卡死的问题。滑槽的安装边界需要匹配手机中框的内部堆叠空间，十字交叉的布局方式能够充分利用中框内的正交空余空间，相比平行双导轨结构节省约30%的横向安装尺寸，为电池、主板等核心元器件留出更多堆叠余量。滑动衬块采用耐磨改性塑料材质，与金属滑槽配合时无需额外添加润滑脂即可满足上万次开合的耐磨要求，衬块与滑槽的接触面上设计有微小的储油凹槽，可在装配阶段预涂少量固体润滑涂层，进一步降低滑动摩擦阻力。摆杆的伸出端可直接连接滑盖的驱动触点，用户推动滑盖时的外力通过摆杆传递到连动板，带动两个滑块同步滑动，整个运动过程中连动板始终保持平面运动状态，无额外的扭转应力，能够有效降低开合过程中的操作阻尼，提升滑盖操作的手感一致性。在实际装配时，整套机构通过滑槽外侧的定位柱与手机中框上的定位孔配合固定，不需要额外设计复杂的压紧结构，装配工序简单，适合消费电子类产品的流水线快速组装要求。
