直径8mm带槽网纹滚花轴结构设计

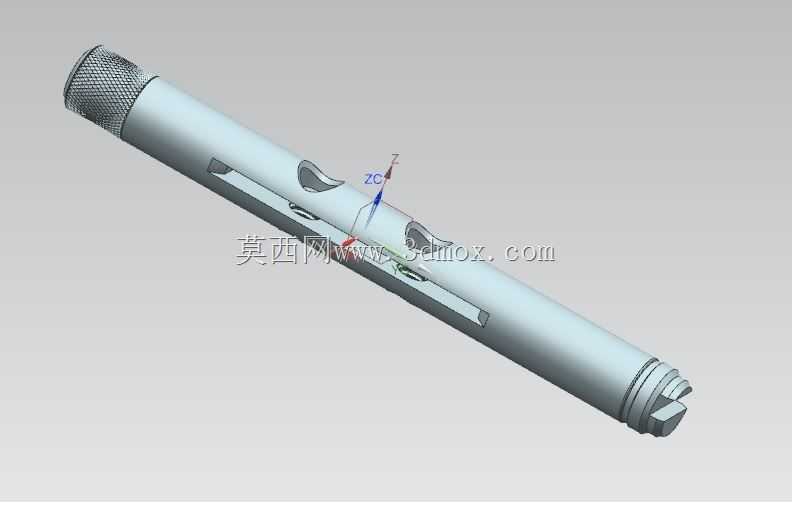

这款直径8mm的带槽滚花轴，在小型手动调节机构、精密工装夹具、便携检测仪器的调节模块中应用十分广泛，日常做小型设备结构设计时，这类轴件往往是容易被忽略但直接影响操作手感与传动可靠性的细节零件。轴身一端做网纹滚花处理，核心作用是增大手动操作时的接触面摩擦力，无需额外加装手柄即可直接用手指拧动调节，在空间紧凑无法布置外置调节手轮的场景下，这种一体式滚花结构能大幅节省安装空间，避免额外装配件带来的累积公差。轴身开设的多道通槽与异形缺口，并非随意设计的减重结构，每一处槽位都对应着装配时的限位需求：长直槽用于和配套的导向销配合，实现轴件轴向滑动时的周向止转，避免调节过程中轴跟转导致的定位偏移；异形缺口则用于和弹性卡爪配合，实现调节档位的卡位手感，让操作人员无需看刻度就能通过触感判断调节档位，在光线受限的设备操作场景下实用性很强。轴的另一端做扁位与环形槽结构，扁位用于和传动拨块配合传递扭矩，相比全圆轴加顶丝的固定方式，扁位结构能承受更大的周向载荷，不会出现长期使用后顶丝松动打滑的问题；末端的环形槽用于安装轴用挡圈，限定轴件的轴向窜动间隙，设计时将窜动量控制在0.1mm以内，既保证轴件转动、滑动顺畅，又不会因间隙过大出现调节虚位。做这款轴的三维建模时，滚花部分不需要逐格绘制网纹纹理，通过纹理贴图配合外观渲染即可满足展示需求，实际加工时滚花工序放在外圆磨之后，避免滚花挤压导致轴径变形影响装配精度；槽位加工采用铣削一次成型，保证各槽位的位置度公差在0.02mm以内，避免装配时出现卡滞。安装边界上，这款轴的适配安装孔为φ8H7精度，轴身配合段外径公差取g6，属于间隙配合，既能保证滑动顺畅，又不会出现径向晃动；滚花段外径比配合轴径大0.3mm，安装时滚花段完全外露在安装座外侧，不会和安装孔壁产生摩擦，操作时手指接触的滚花长度预留15mm，符合成年人手指捏持的舒适尺寸，长时间调节操作也不会产生明显的硌手感。这类小轴件虽然结构不复杂，但每一处结构都对应实际装配与使用需求，设计时不能只画光轴再加个滚花特征就草草了事，要结合实际操作场景的受力、操作手感、装配公差做细节优化，才能避免后期样机调试时出现操作卡滞、打滑、档位不清晰的问题。
