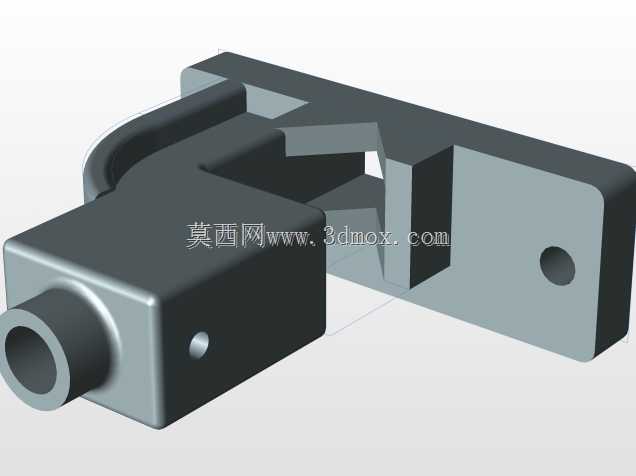

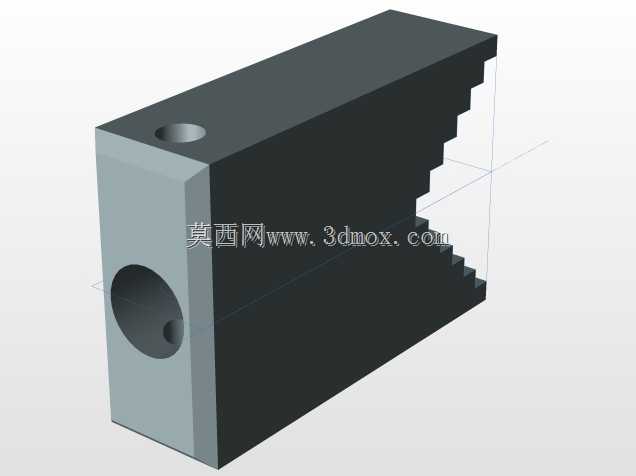

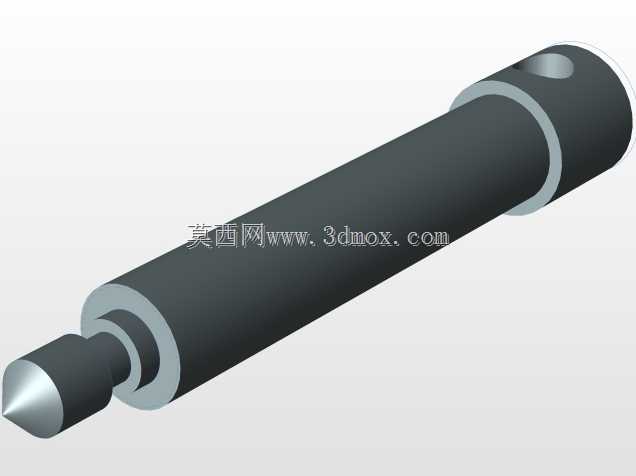

NX环境下设备顶部边框栏结构设计

在非标自动化设备与工业数控装备的结构设计中，顶部边框栏是设备上部承载与防护体系里容易被忽略但作用关键的构件，不少刚入行的结构工程师在做整机布局时，往往只关注主体加工单元、传动组件的排布，等到做外围护板、顶部走线、警示标识安装的时候才发现，上部没有预留可靠的安装基准，最后要么临时补焊支架破坏外观一致性，要么强行在护板上开孔导致防护等级不达标。这类顶部边框栏的核心作用，首先是为设备顶部的各类附属构件提供统一的安装基准，包括设备状态三色灯、顶部走线线槽、防尘顶盖的固定边、安全警示标识牌，部分需要在设备上部布置辅助排风单元的机型，也会将风机的安装支座直接固定在边框栏的横梁上，避免单独做支架带来的装配累积误差。从设计思路上看，这类边框栏通常采用等截面的钣金折弯型材或者标准工业铝型材拼接，整体轮廓要和设备主体的上部外轮廓完全匹配，安装边界需要严格对齐下部机身的立柱安装孔位，不能出现外凸超差或者内缩过多的问题——外凸过多会导致设备整体占地尺寸超出前期规划的车间布局线，在多台设备连线排布时出现干涉，内缩过多则会让顶部护板和机身之间出现缝隙，无法达到设计要求的IP防护等级，切削液、加工粉尘容易从缝隙进入设备内部的电气仓。实际选型建模时，需要先确认上部承载的总负载，如果只是固定线槽、标识牌这类轻载场景，选用1.5mm厚度的冷轧钢板折弯成C型截面就足够，截面的折弯边要预留足够的螺母安装位，避免后期装配时螺丝打滑；如果顶部需要承载排风单元、辅助照明这类重量稍大的部件，就要在边框栏的转角位置增加三角加强筋，和下部机身立柱连接的位置要设计沉头孔，装配后螺丝头不突出边框表面，防止后续安装护板时出现间隙。不少工程师在做这类构件建模时容易忽略走线的让位空间，边框栏的内侧要预留至少20mm的走线间隙，让顶部的线缆可以顺着边框内侧排布到设备侧面的电气仓，不用额外在护板上开不规则的走线孔。另外边框栏的表面处理要和机身整体保持一致，冷轧钢板材质的通常做静电喷塑，颜色和机身主色调统一，铝型材材质的则采用阳极氧化处理，避免长期在车间环境下出现锈蚀掉漆的问题。在装配逻辑上，这类边框栏采用分体式拼接设计，每一段型材的长度公差控制在±0.2mm以内，转角位置采用45度切角拼接，拼接处的缝隙不超过0.5mm，既保证外观的平整性，也方便后期运输时拆分包装，到现场后可以快速组装，不用大型吊装设备配合。做三维建模的时候，要把边框栏和下部立柱、顶部护板、相关安装附件做干涉检查，尤其要注意和设备上部运动部件的安全距离，比如设备上部有可升降的检测单元，就要保证边框栏的安装位置不会和运动行程产生重叠，预留至少30mm的安全余量，避免设备运行时出现碰撞故障。
