带弧形安装座的筒式铰接连接构件

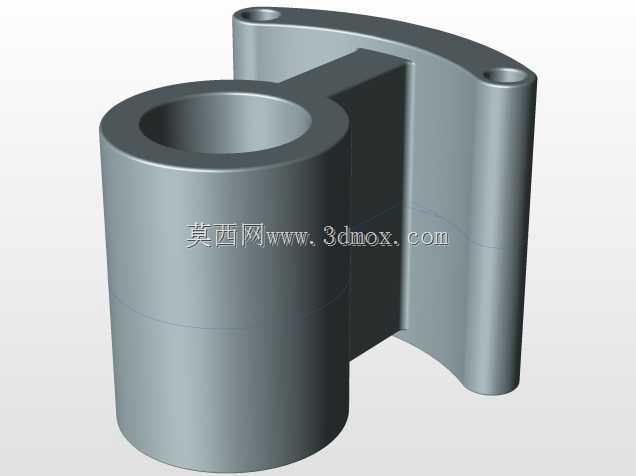

这类带弧形安装座的筒式铰接构件，常应用在轻工输送线、小型工装夹具的转动连接部位，也会出现在民用五金的门窗开合、小型设备舱门的铰接结构中，承担转动副的承载与定位作用。主体筒状结构为核心的轴套容纳腔，内壁预留均匀的配合公差带，可与对应直径的销轴形成间隙配合，保证转动过程中无卡滞，同时能承受径向的载荷冲击，筒壁厚度根据常规工况下的剪切力核算取值，避免长期交变载荷下出现筒壁开裂的问题。与筒体垂直连接的弧形安装板，是整个构件的固定端，板上预留的两个同轴安装孔，用于穿装螺栓将构件固定在对应安装基面，弧形轮廓的设计并非随意造型，而是匹配安装基面的圆弧外形，保证安装后贴合面无间隙，减少螺栓受额外的倾覆力矩，安装板与筒体之间的连接筋做了等厚度过渡，避免应力集中在连接根部，长期转动受力时不会出现根部断裂的问题。设计过程中优先考虑了安装边界的适配性，筒体的轴向长度略短于配套销轴的有效配合长度，避免销轴装配后出现端面干涉，弧形安装板的外圆弧半径与常见的圆管类安装基面外径匹配，不需要额外加工安装面即可直接装配，两个安装孔的孔距按照通用五金件的标准孔距序列取值，可直接适配标准规格的螺栓紧固件，不需要单独定制连接件。从功能特性来看，该构件属于一体式铰接支撑件，相比分体式的铰接座与轴套组合，减少了装配环节的累计误差，整体刚性更好，转动过程中不会出现分体件的松动错位问题。筒体的端面做了小倒角处理，既方便销轴的导入装配，也能去除加工后的锐边，避免装配过程中划伤操作人员。弧形安装板的背面为平面，当安装基面为平面时，也可以直接贴合安装，具备一定的安装适配性，不需要针对不同基面单独更换构件。在实际选型应用中，需要确认筒体内径与配套销轴的直径公差匹配，安装孔的孔位与基面预留孔位对齐，同时要核算构件承受的径向载荷是否在材料许用应力范围内，常规的锌合金或工程塑料材质可满足轻载工况的使用需求，重载场景下可更换为不锈钢或碳钢材质做表面防锈处理。建模过程中对各过渡圆角做了统一规范，所有锐边都做了倒钝处理，既符合机械加工的工艺要求，也避免应力集中带来的结构失效问题，各特征的尺寸比例按照实际使用场景的常用规格设定，可直接用于初学者的特征建模练习，也可作为基础构件调入对应设备的装配体中使用。
