自动操作双爪夹持执行机构结构设计

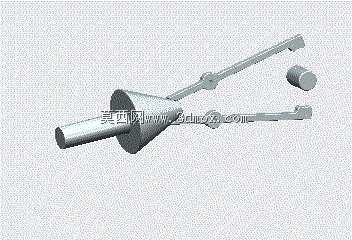

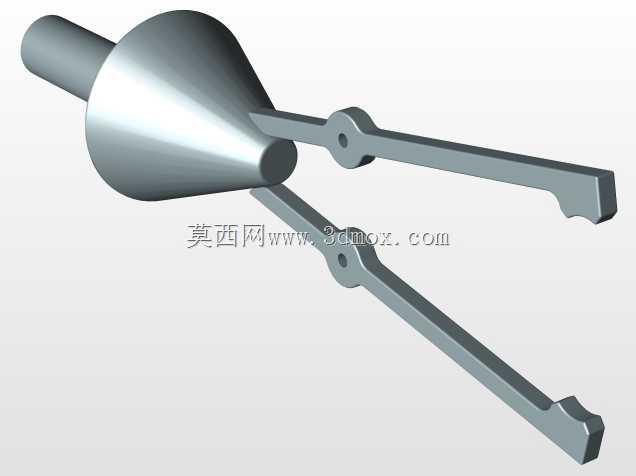

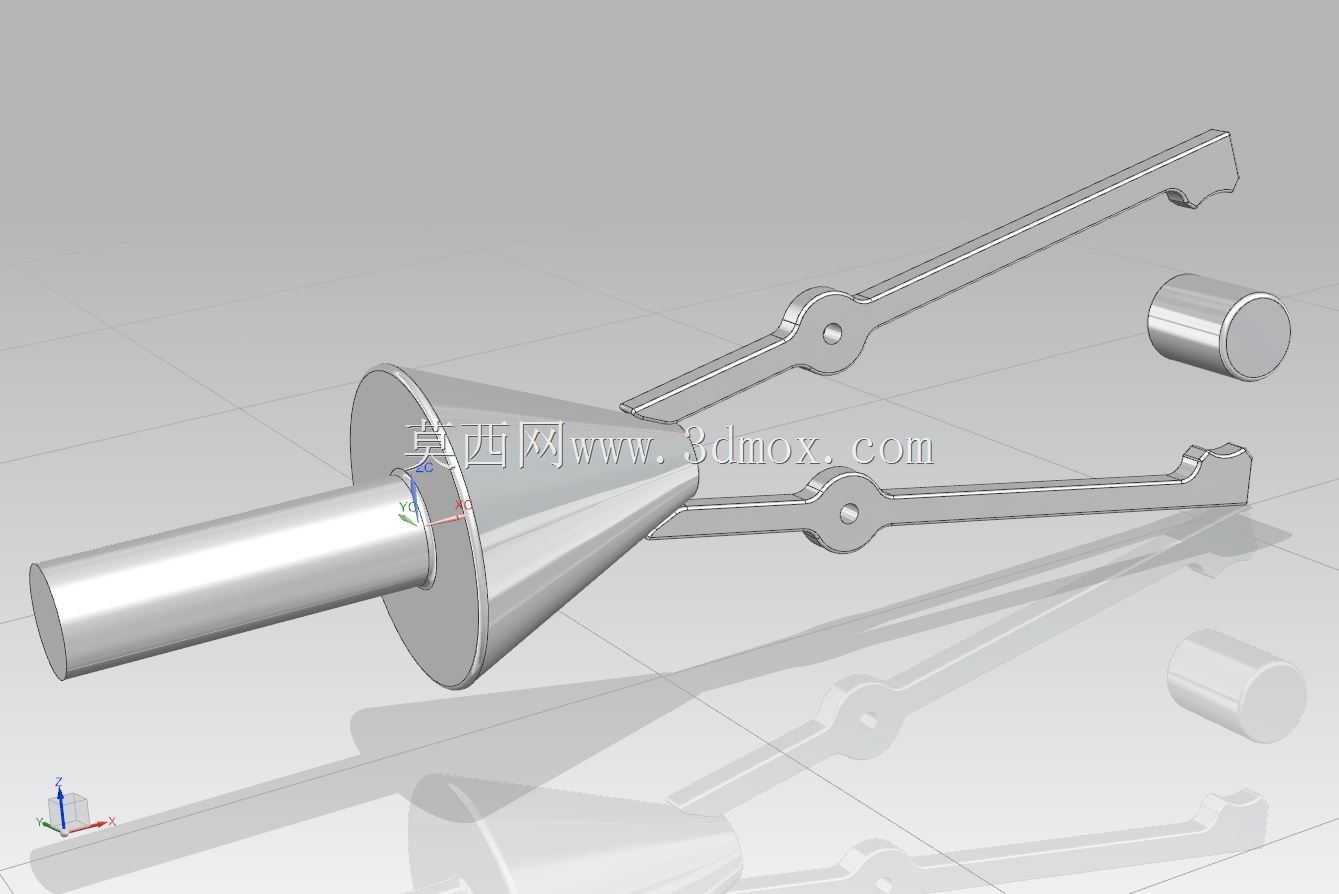

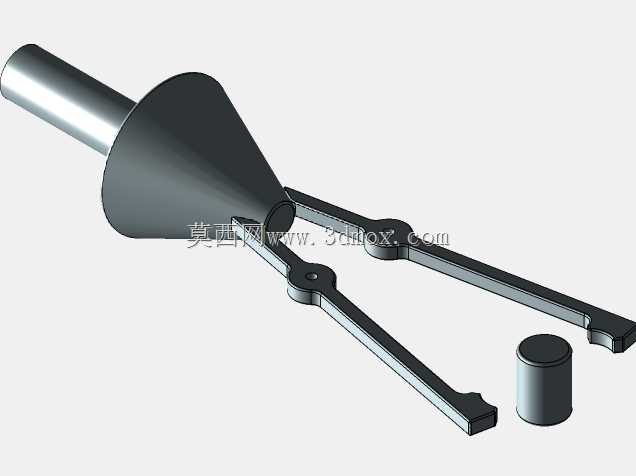

这套双爪夹持执行机构，主要适配自动化产线中轴类、小型盘类零件的上下料转运工序，在轴承装配线、小型五金件机加工自动上下料工位、电子元器件插件工位都能见到同原理结构的应用，相比单爪夹持结构，双爪联动的设计能在一次进给动作中完成两个工位的零件取放，大幅压缩工位辅助动作时长，提升产线节拍效率。从结构原理来看，这套机构采用锥面驱动的联动设计，中部的锥形推块与驱动杆固连，当驱动杆沿轴向进给时，锥面会同步推动两侧对称布置的夹爪绕各自的铰接点转动，实现两个夹爪的同步开合动作，这种纯机械联动的驱动逻辑不需要给每个夹爪单独配置动力源，仅靠单轴的直线驱动就能完成双爪同步动作，既简化了驱动控制逻辑，也降低了机构整体的制造成本与故障概率。夹爪的夹持端做了适配圆柱面的弧形卡口设计，接触位置预留了安装防滑衬垫的槽位，实际使用时可以根据被夹持零件的材质更换聚氨酯、铜质或者橡胶衬垫，避免夹伤零件表面，同时提升夹持摩擦力，防止零件在高速转运过程中脱落。安装边界方面，这套机构的驱动端采用标准圆柱轴接口，可以直接对接气缸、电动推杆或者凸轮驱动机构的输出端，不需要额外做转接法兰设计，两侧夹爪的铰接座预留了标准螺栓安装孔，可以直接固定在设备的移动滑台或者机械臂末端，整体结构的径向最大尺寸不超过常规63缸径气缸的外径，轴向行程仅需20mm就能实现夹爪从完全张开到完全闭合的全行程动作，在狭小的设备安装空间内也能完成布置。设计过程中，锥面的锥角选择经过了受力校核，选用15度的锥角既保证了驱动过程的力放大比，让较小的轴向驱动力就能输出足够的夹持力，同时也能实现自锁特性，当驱动端的动力意外切断时，夹爪不会自行张开导致零件掉落，满足自动化设备的安全设计要求。夹爪的臂长比例也经过优化，在保证足够夹持开口范围的前提下，尽可能缩小夹爪闭合后的整体轮廓，避免机构运动过程中与周边的工装、设备部件发生干涉，铰接位置选用了无油衬套作为转动副，长期往复运动也不需要频繁加注润滑脂，适配无尘车间、洁净装配线的使用场景。
