带方头穿孔结构的方形螺纹轴

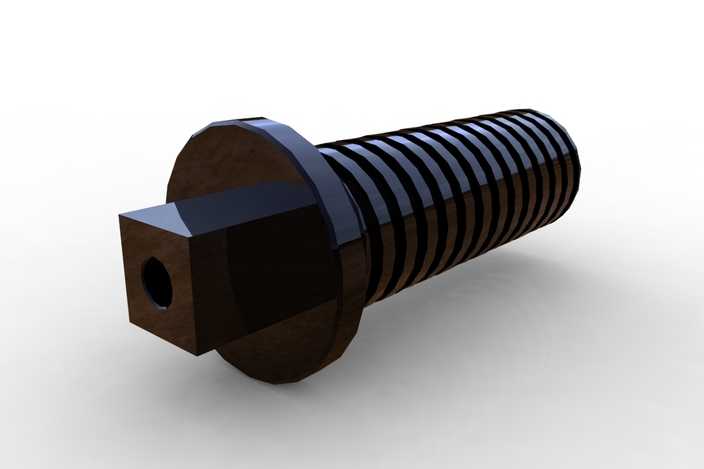

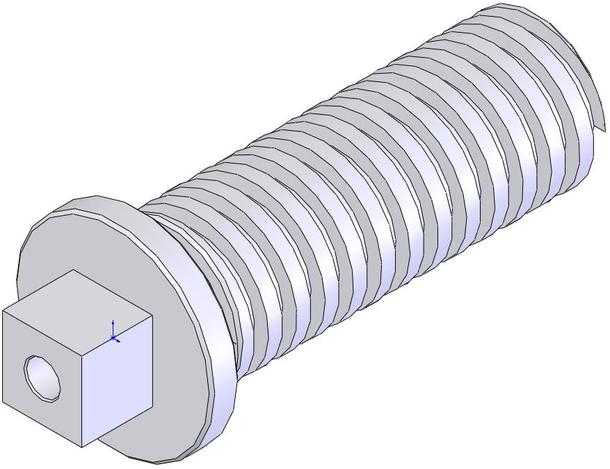

本作品为方形螺纹轴的三维参数化建模成果，建模过程以机械设计标准为核心依据，首先完成整体结构的基准搭建：以轴体的中心轴线为全局基准，依次确定端部方头、限位轴肩、螺纹段的各段轴向尺寸与径向尺寸，保证各段结构的同轴度公差符合机械装配要求。建模时优先绘制端部方头的截面草图，方头中心预留的横向穿孔采用拉伸切除命令完成，该穿孔用于穿装销钉或锁止件，实现轴件与外部构件的周向固定，避免传动过程中出现相对转动；方头与螺纹段之间设置的环形轴肩，采用凸台拉伸命令生成，轴肩的端面与外圆均做了微小的倒角处理，既可以消除加工锐边避免装配划伤，也能在装配时起到轴向定位的作用，保证轴件安装到位。核心的方形螺纹段采用螺旋线引导扫描切除的方式生成，建模时严格匹配方形螺纹的牙型参数，牙侧角度、牙顶与牙底的宽度均参照传动螺纹的设计规范设置，相比普通三角螺纹，方形螺纹的传动效率更高、对中性更好，适合传递轴向载荷与直线运动的工况。材质渲染阶段选用中碳钢的金属材质参数，调整表面粗糙度为普通机加工质感，还原车削加工后的金属哑光效果，对螺纹牙型的棱边、轴肩倒角处做了细微的高光处理，清晰呈现各部分的结构边界，方便查看螺纹的牙型完整性与各段结构的衔接关系。整体建模过程遵循机械零件的加工工艺逻辑，所有特征均采用参数化尺寸驱动，可根据实际使用需求调整轴径、螺距、方头尺寸、穿孔直径等参数，适配不同的传动、锁止类装配场景，模型结构完整无几何错误，各特征的父子关系清晰，可直接用于装配验证、工程图生成或者3D打印样件制作。
