120度V型槽导向滚轮轴承结构设计

这款带120度V型槽的滚轮轴承，在自动化输送线、直线导轨副、纺织机械走线机构、包装设备导向工位中有着极高的应用频次，很多做非标设备结构设计的工程师在做走线、导向、轻载滚动支撑结构选型时，都会优先考虑这类带成型槽的轴承结构。从实际使用场景来看，它不需要额外搭配导向套或者限位挡圈，自身外圈的V型槽就能直接和圆钢导轨、V型导轨面配合，既能承受径向载荷，也能承受一定的双向轴向载荷，在做往复直线运动的机构里，能有效避免运行过程中出现跑偏、脱轨的问题，相比普通平外圈的深沟球轴承，它的导向适配性要强很多。

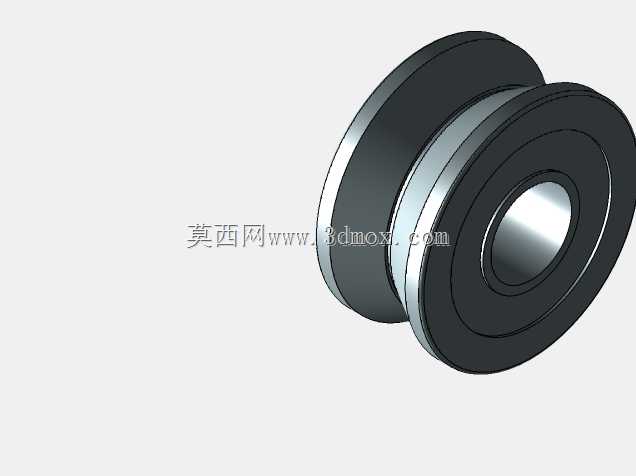

设计这款轴承的时候，首先要明确安装边界的尺寸约束，内孔直径15mm适配常用的M14或者M15的安装销轴，轴承整体外径41mm，总宽度20mm，这个尺寸规格刚好适配市面上多数轻型输送线的导轨安装间距，不需要额外调整机架的安装位。V型槽的角度设定为120度是经过实际工况验证的，这个角度既可以保证和导轨接触时有足够的支撑面，降低接触应力，延长轴承的使用寿命，也不会因为槽角过小导致导轨加工精度要求过高，或者槽角过大失去导向限位的作用。槽面的粗糙度和同轴度是设计时的核心管控点，建模的时候要保证V型槽的对称面和轴承内孔的轴线垂直度控制在合理公差范围内，不然装配后运行会出现卡滞、跳动的问题，影响整套机构的运行平稳性。

从结构细节来看，轴承采用双挡边的内圈和带V型槽的整体外圈设计，内部的滚动体排布和同尺寸深沟球轴承通用，保持架采用冲压钢保持架，能满足常规转速下的运转需求，密封结构选用双面接触式橡胶密封，能在多粉尘、有少量切削液或者纤维碎屑的车间环境下使用，避免杂质进入滚道造成早期磨损。很多工程师在做非标机构设计时，经常会忽略这类导向轴承的安装公差，其实内孔和安装销轴的配合建议选h7的间隙配合，外圈V型槽和导轨的配合要预留0.1-0.2mm的侧隙，避免运行过程中出现过定位导致的轴承抱死。另外在做三维建模的时候，要把V型槽的圆角、密封槽的位置、内圈的倒角细节都还原出来，这样在做整机装配干涉检查的时候，才能准确判断安装位周边的结构是否会和轴承外圈产生干涉，避免实际加工装配时出现配修的问题。这类轴承在做走线机构应用时，还可以直接作为线缆的导向轮使用，V型槽可以容纳不同线径的线缆，避免线缆在往复移动过程中出现脱槽、磨损的问题，相比单独加工导向轮再内嵌轴承的结构，这种一体化的V型槽轴承安装更便捷，整体的径向跳动也更小，能有效提升设备的运行稳定性。
