汽车油门踏板管路结构设计方案

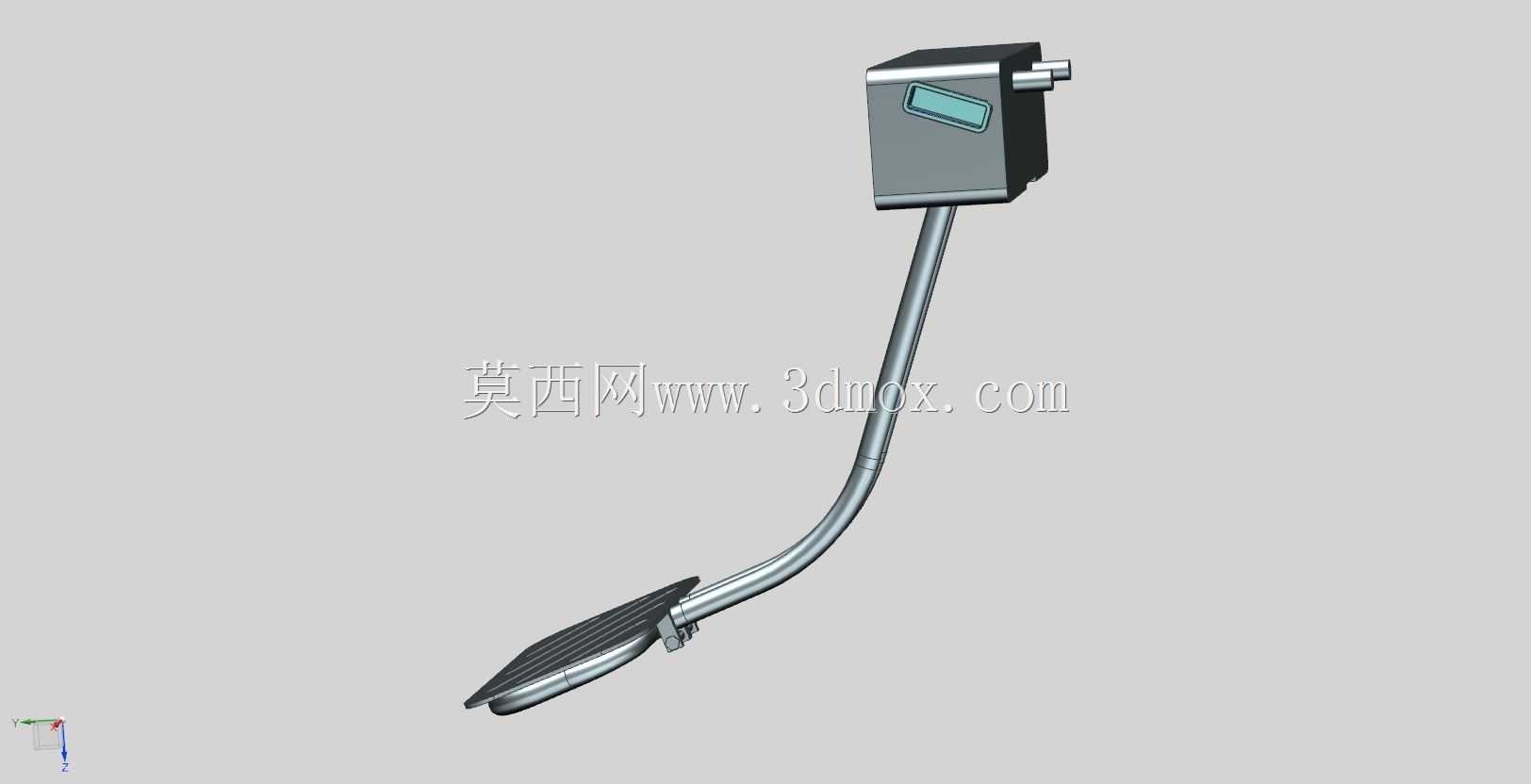

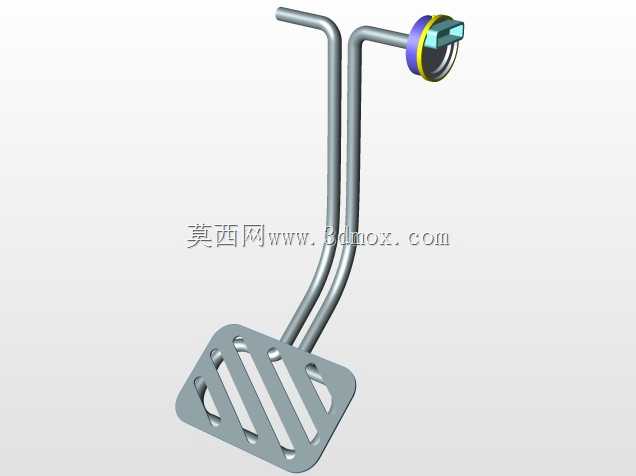

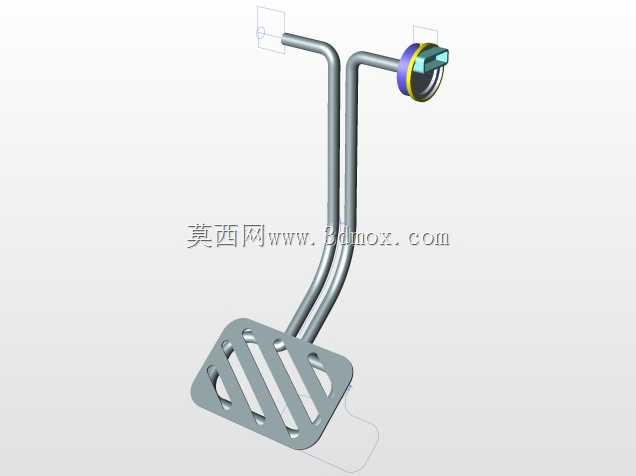

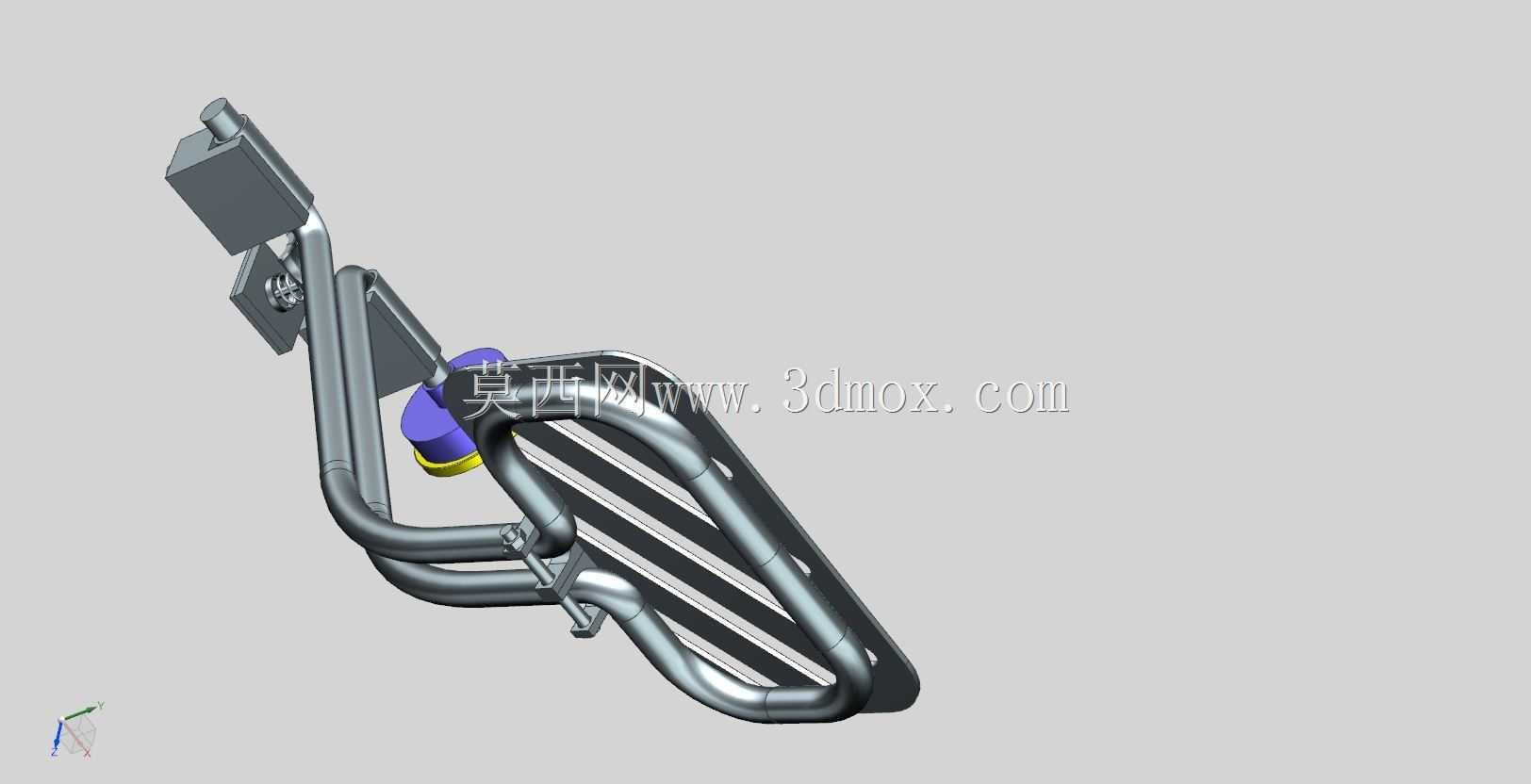

这套油门踏板管路结构，主要应用在乘用车辆的驾驶舱操控系统内，是衔接驾驶员脚部踩踏动作与节气门开度信号传递的核心结构件之一。日常车辆行驶过程中，驾驶员踩踏油门踏板的动作位移，会通过这套管路结构的刚性传导，带动端部安装的电位计转动，从而将机械位移转化为电信号传递给车辆ECU，实现对发动机进气量、喷油量的精准调控，直接关系到车辆动力响应的线性度与驾驶操控的跟脚程度。

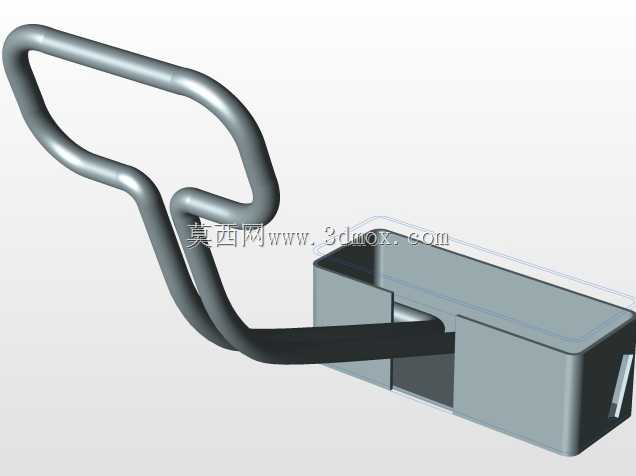

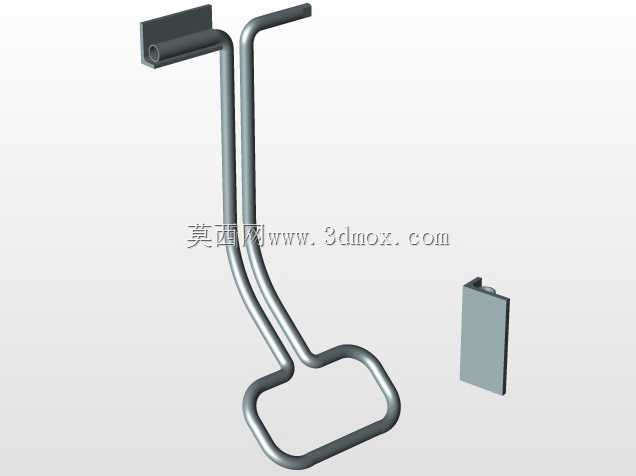

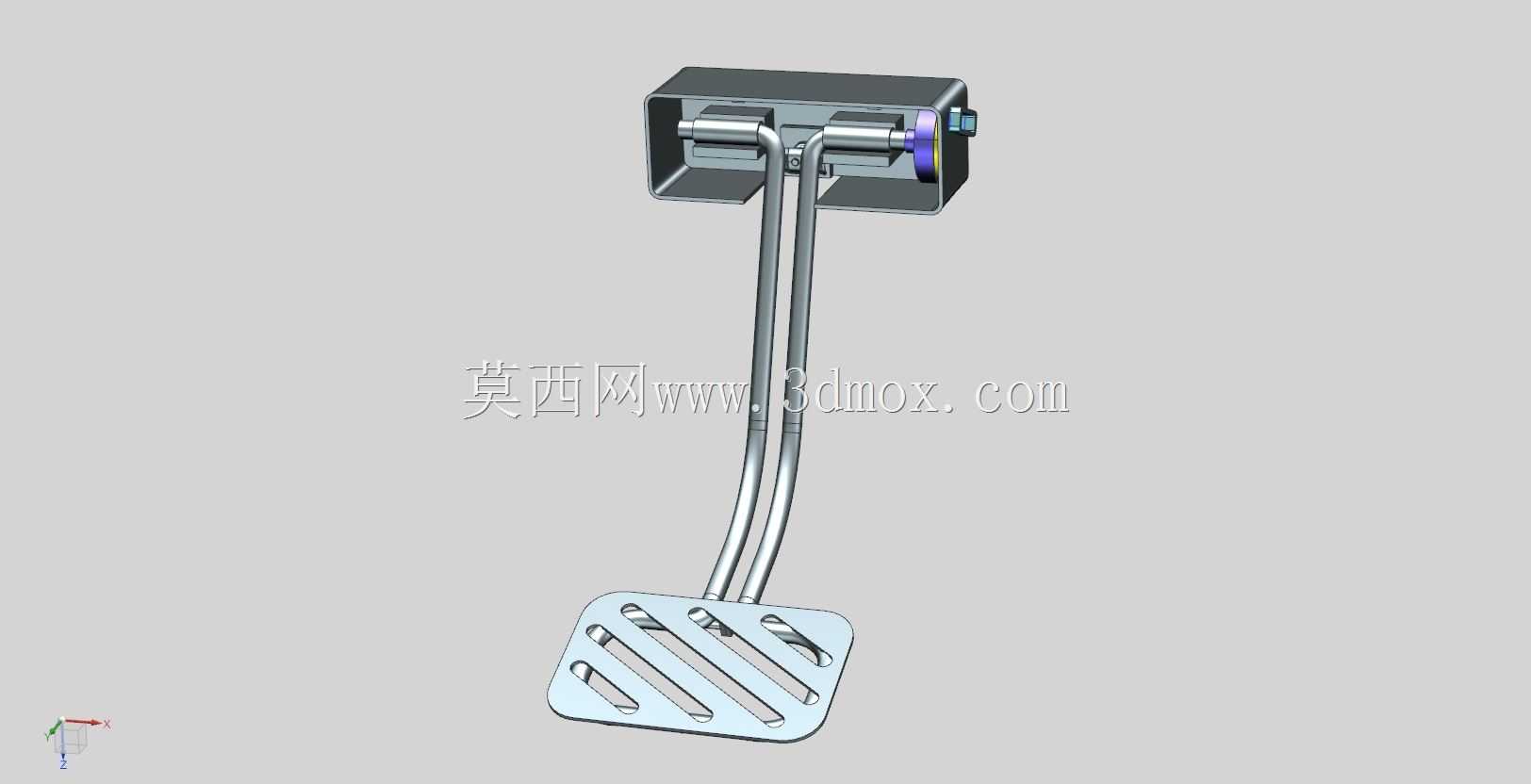

设计阶段首先考虑到安装空间的约束，驾驶舱内油门踏板区域的布置空间十分紧凑，周边需要避让仪表台内部线束、空调风道以及防火墙的安装点位，因此管路采用双弯管并行的结构形式，在保证结构刚性的前提下，尽可能压缩横向占用空间，两根弯管的弯曲半径经过反复校核，既避免弯管加工时出现铝棒材内侧起皱、外侧开裂的工艺缺陷，也保证管路走向不会和周边相邻部件产生运动干涉。

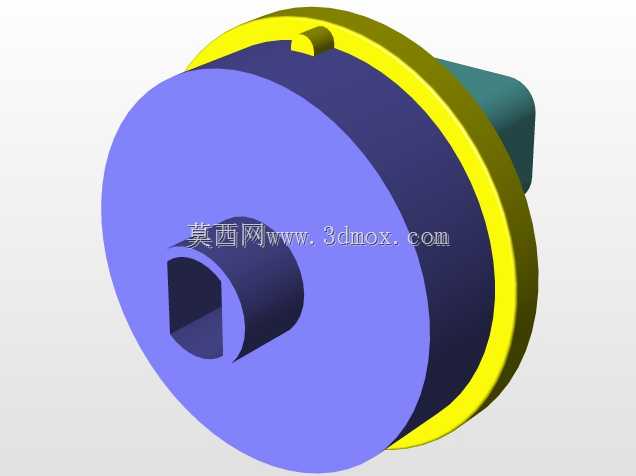

材质选用上采用6061铝棒材作为基础加工原料，这种材料的冷弯性能优异，折弯后不需要额外的热处理就能保持足够的结构强度，同时重量远低于钢制管路，能有效降低整车的簧下相关部件重量，契合车辆轻量化的设计方向。管路的端部采用铣削加工工艺，加工出和电位计安装位匹配的定位台阶与连接平面，保证电位计安装后同轴度误差控制在合理范围内，避免长期使用后出现信号偏移、油门迟滞的问题。

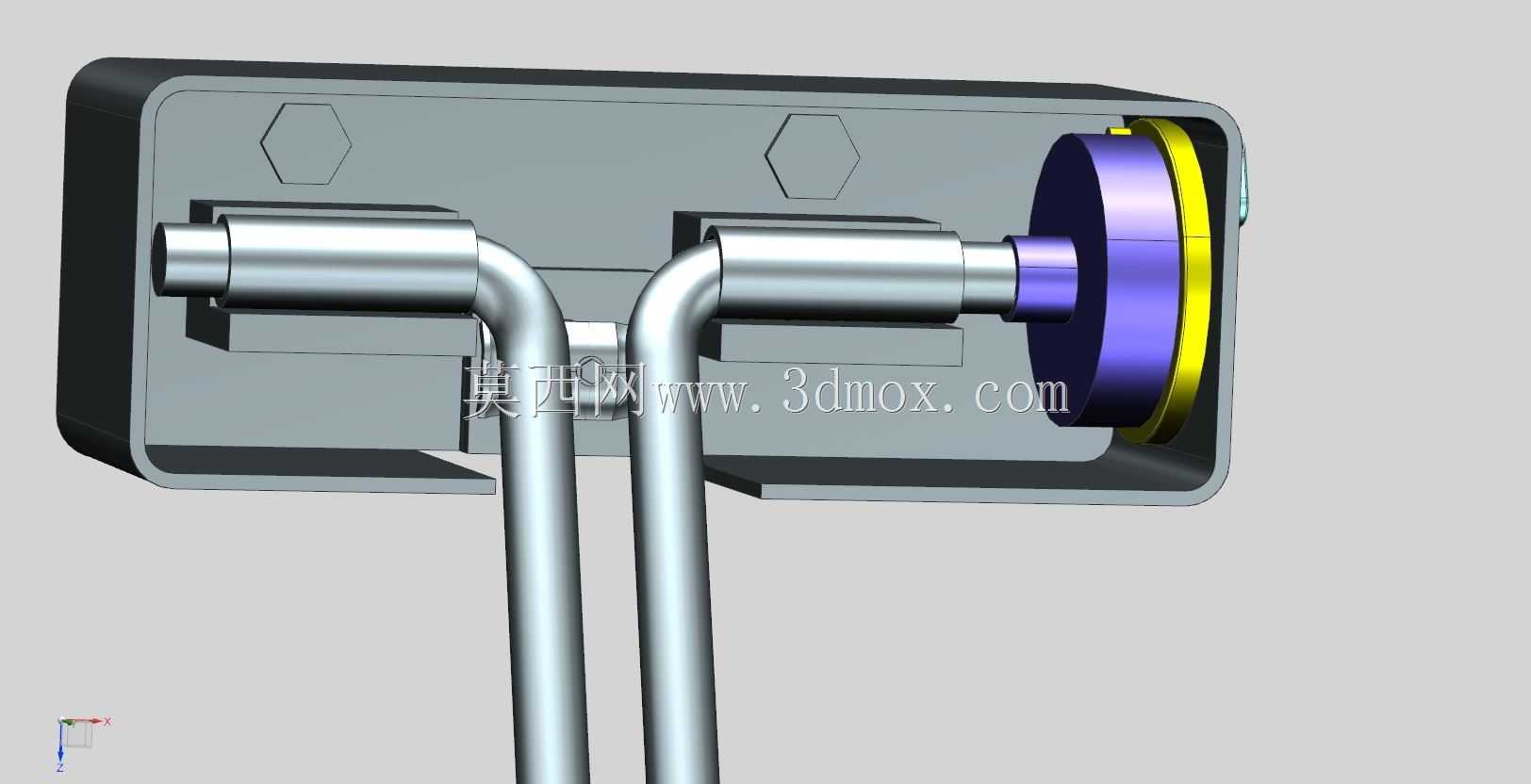

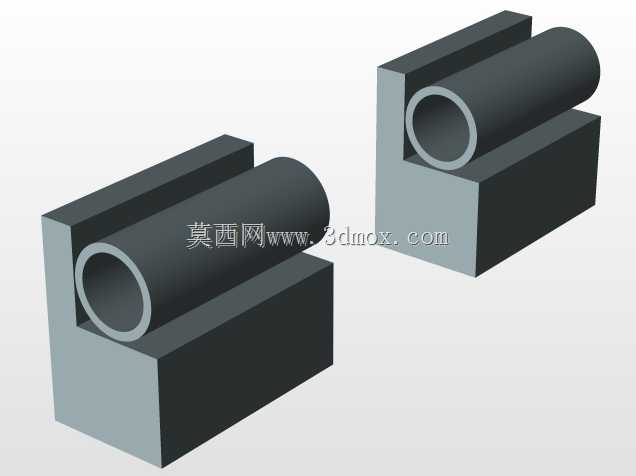

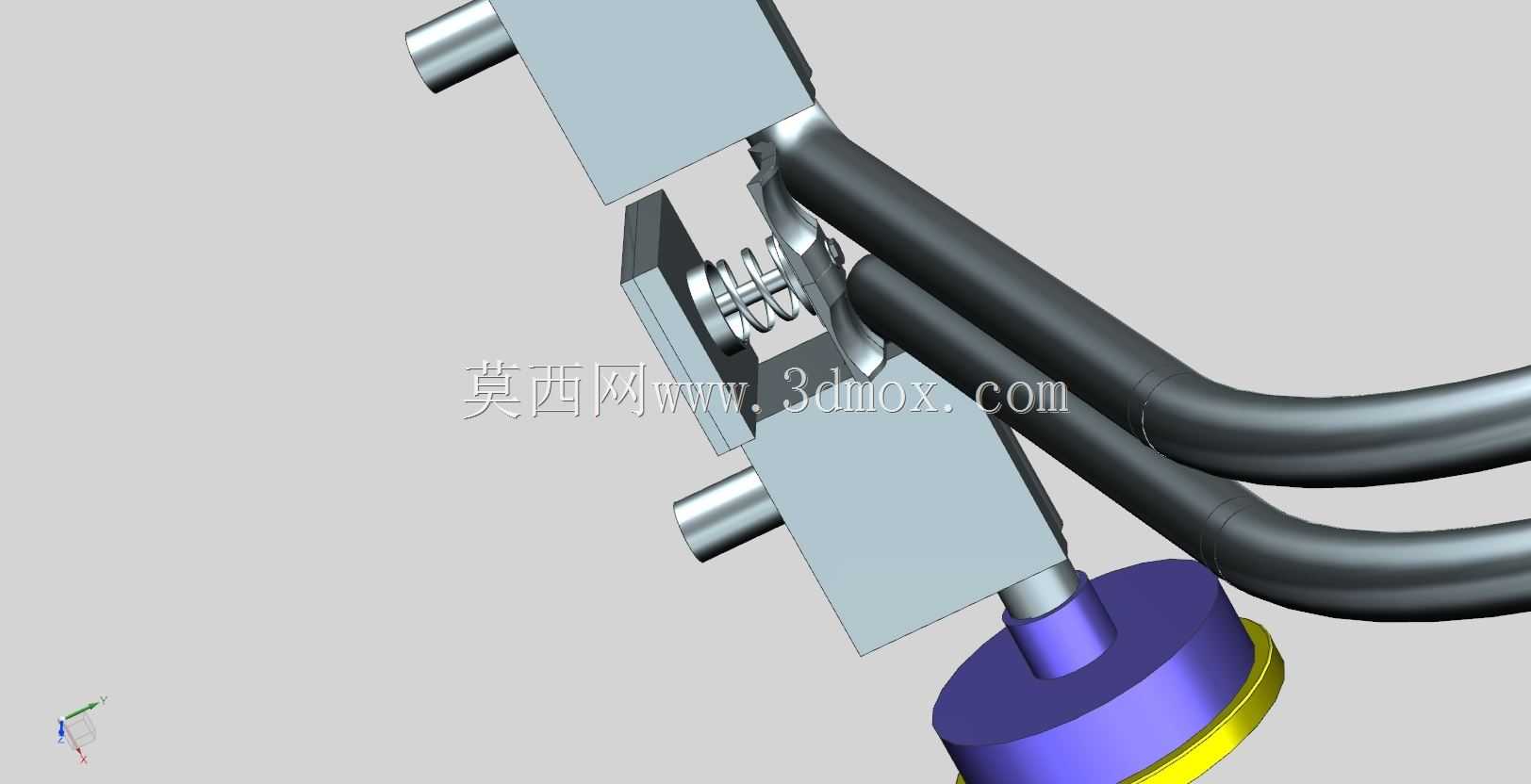

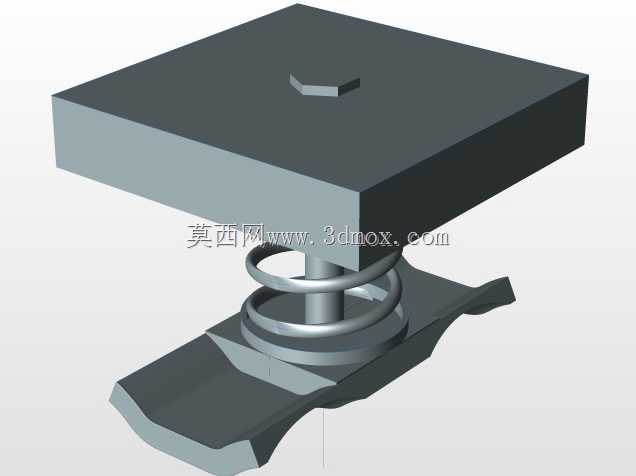

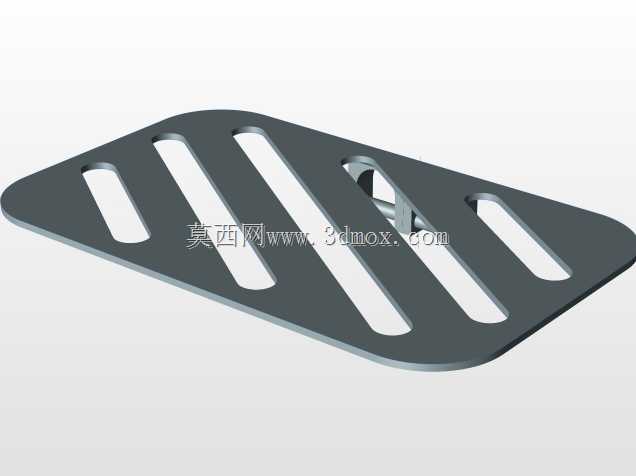

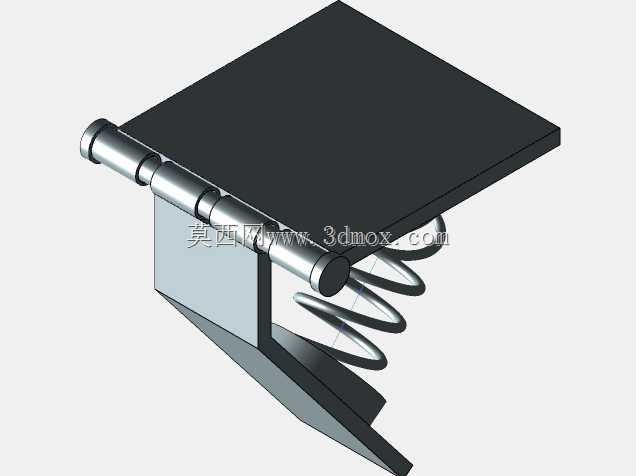

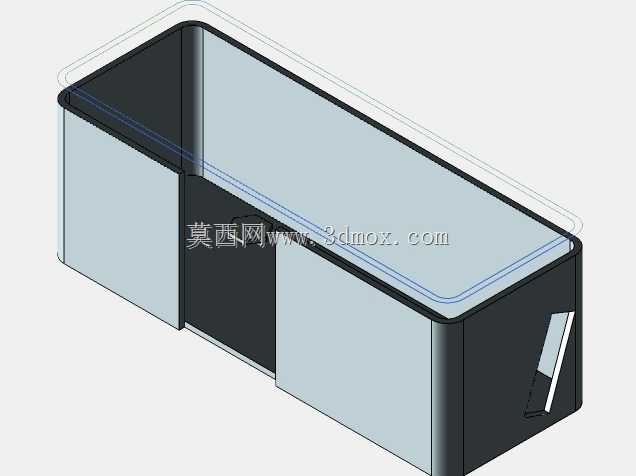

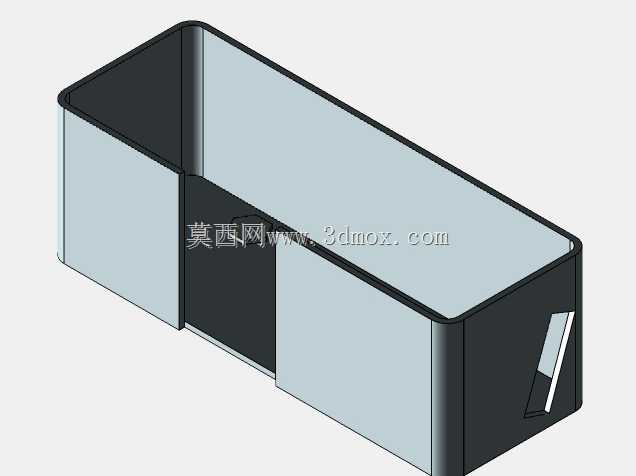

从安装边界来看，这套管路结构的后端固定在踏板安装基座的壳体内，基座上预留的两个六角形定位沉孔，正好对应弯管的固定安装点位，装配时弯管可以直接卡入基座的定位槽内，配合端部的限位卡簧实现轴向固定，不需要额外设计复杂的连接支架，大幅减少了装配工序。管路前端和踏板摆臂的连接点位，预留了足够的摆动行程空间，在踏板全行程踩踏过程中，弯管的传动路径不会出现卡滞，传动比保持线性一致，不会出现初段虚位大、末段动力突兀的问题。

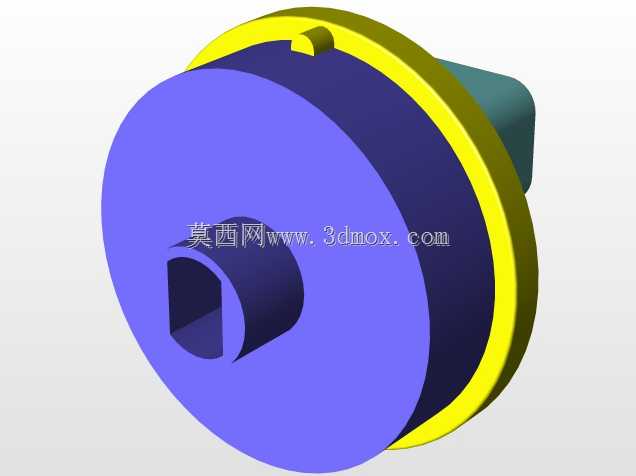

设计过程中还重点考虑了长期使用的可靠性，6061铝材本身的抗腐蚀性能较好，在驾驶舱内的温湿度环境下不会出现锈蚀卡滞的问题，弯管和基座的连接部位预留了微小的配合间隙，避免温度变化产生的热胀冷缩导致部件卡紧，同时端部电位计的安装位设计了密封挡边，可以阻挡驾驶舱内的灰尘、驾乘人员不慎洒落的液体进入电位计内部，延长信号采集部件的使用寿命。
