带开关多插孔拖线式电源插排结构设计

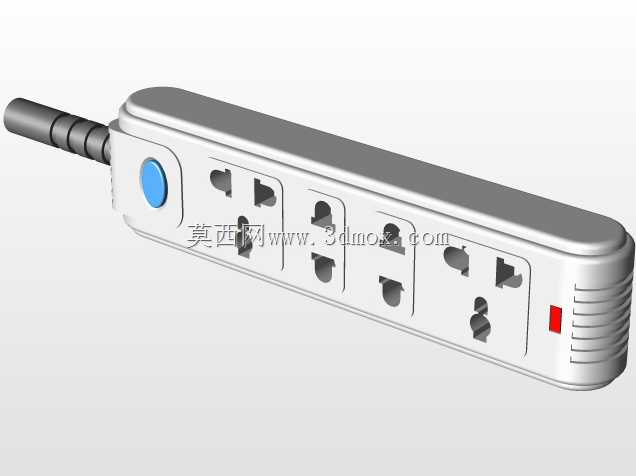

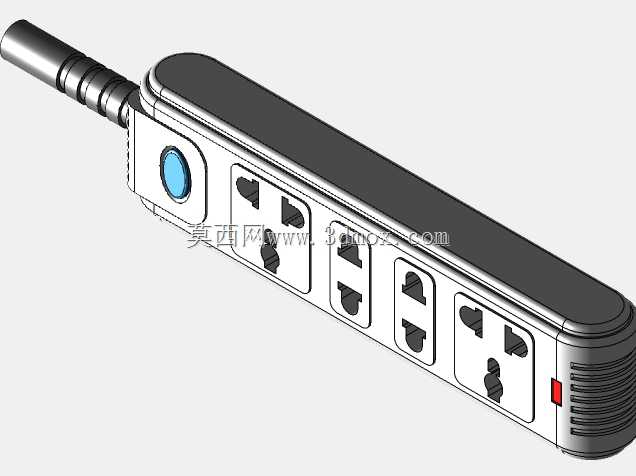

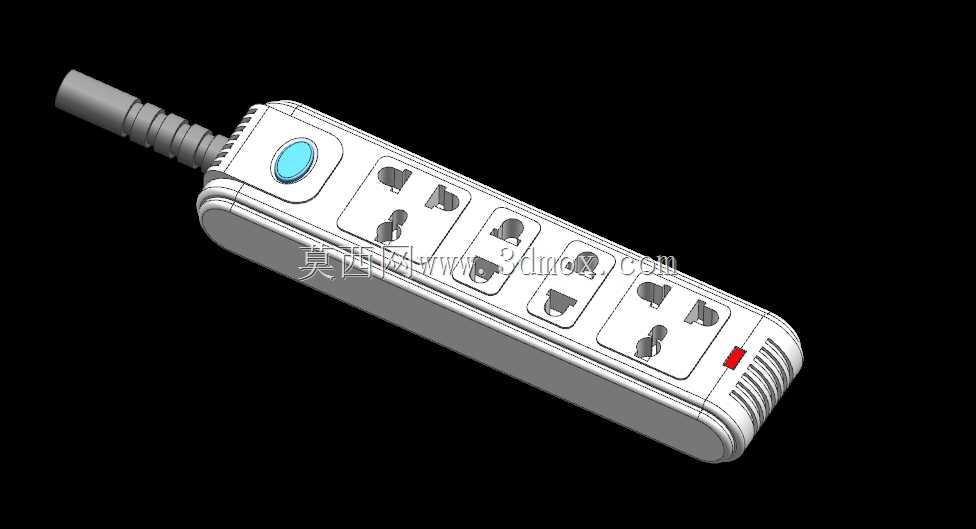

日常办公工位、家庭用电场景、小型加工车间临时供电点位，都需要这类带延长线的多插孔电源插排来拓展取电接口，解决墙面固定插座数量不足、位置受限的问题。这款插排的整体外形做了圆角过渡处理，壳体采用上下扣合的装配结构，边缘设置了防滑的细齿纹理，既可以避免放置在光滑桌面时轻易滑动，也能在插拔插头时提供更好的手持摩擦力。进线端做了应力释放的护套结构，电源线与壳体衔接处采用多段阶梯式的软胶防护，能够承受日常使用中反复弯折拉扯的作用力，避免线芯在根部断裂引发接触不良或者漏电风险。插排正面设置了四组组合插孔，每组都兼容两扁插与三极接地插的插头规格，插孔之间预留了足够的间距，避免大体积适配器插入时遮挡相邻插孔，提升空间利用率。插孔内部设置了安全保护门结构，单孔插入时需要达到一定的侧向推力才能导通，能够降低孩童误触引发的触电风险。插排进线端一侧设置了带蓝色指示灯的总控开关，按下开关时指示灯点亮提示电路导通，另一端设置了红色的过载保护复位按钮，当接入的用电设备总功率超过额定负载时，保护装置会自动断开电路，排除过载故障后按下复位键即可恢复供电，无需更换保险丝。建模过程中优先考虑了壳体的装配公差，上下壳的扣位预留了0.2mm的装配间隙，开关、保护门、铜片导电组件的安装位都做了定位筋设计，确保组装时各部件不会出现偏移。插排整体长度控制在200mm左右，宽度60mm，厚度32mm，放置在桌面不会占用过多空间，底部可以加装防滑胶垫，壁挂使用时也可以通过背部的挂孔固定在墙面或者设备侧面，适配不同的安装使用场景。导电铜片采用一体化冲压成型的结构设计，减少铆接点位的接触电阻，降低长时间大电流通电时的发热风险，壳体材料选用阻燃级工程塑料，满足电器产品的耐热阻燃要求。
