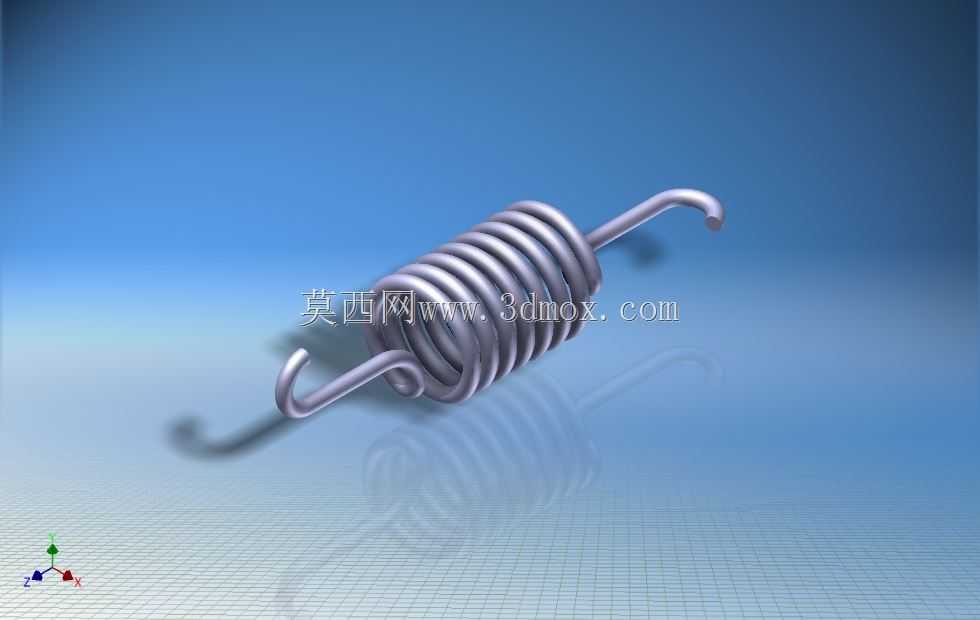

带挂钩圆柱螺旋拉伸弹簧结构设计

本次呈现的带挂钩圆柱螺旋拉伸弹簧，是机械传动与张紧机构中应用极广的弹性储能元件，日常在各类需要提供复位拉力、张紧力、载荷缓冲的场景中都能见到它的身影，小到家电舱门的复位结构、健身器材的阻力构件，大到工业设备的阀门复位、输送线的张紧装置、农用机械的离合操纵机构，都离不开这类拉伸弹簧的可靠作用。从设计逻辑来看，这类拉伸弹簧采用等节距圆柱螺旋结构，圈与圈在自由状态下处于并紧贴合状态，区别于压缩弹簧的预留间隙设计，这种结构能保证弹簧在承受轴向拉力时，每一圈簧丝均匀承载，避免局部应力集中导致的早期失效。两端的挂钩采用与簧丝同直径的圆钢弯折成型，挂钩的弯曲半径经过反复校核，既保证挂钩与安装挂点的配合间隙合理，不会出现安装卡滞或松脱晃动，又避免弯曲半径过小导致弯折处应力超过簧丝材料的屈服极限，造成挂钩断裂失效。在功能特性上，该弹簧的刚度经过匹配设计，在额定拉伸行程内，拉力与伸长量保持稳定的线性关系，能够为配套机构提供持续稳定的拉力输出，不会出现力值突变导致机构动作卡滞或失效。簧丝表面经过强化处理，在反复拉伸循环工况下，能有效抵抗疲劳磨损，延长构件的使用寿命。从安装边界来看，弹簧的外径尺寸适配常规的安装腔空间，不会在拉伸过程中与周边构件发生剐蹭干涉，两端挂钩的开口方向与安装挂点的位置精准匹配，安装时无需额外调整角度，直接挂入对应挂点即可完成装配，大幅降低现场装配的调整工作量。在实际选型应用中，这类弹簧需要根据机构的工作行程、所需拉力大小、安装空间尺寸来匹配对应的簧丝直径、弹簧中径、有效圈数以及挂钩形式，本次设计的结构充分考虑了通用安装场景的适配性，挂钩的角度与长度兼顾了多数设备的挂点位置设计，既不会因为挂钩过短导致安装困难，也不会因为挂钩过长导致工作过程中出现额外的摆动干涉。在结构细节处理上，簧丝的两端头在弯折挂钩前做了圆滑打磨处理，避免尖锐端头在弹簧伸缩过程中剐蹭周边管线或构件，弹簧的螺旋升角经过优化，在拉伸过程中圈与圈之间不会出现偏磨，保证长期使用后力值衰减控制在合理范围内。
