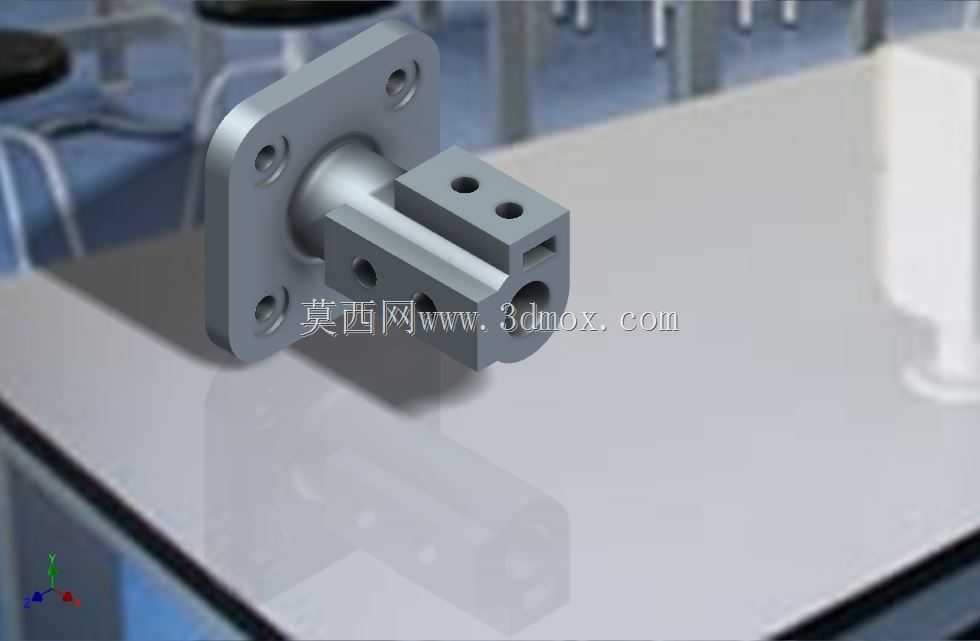

带法兰安装座的方形连接轴座结构

该构件属于机械传动系统中的支撑连接类部件，常见于自动化生产线的工位定位模块、小型输送设备的辊轴端部固定结构，以及非标检测设备的探针安装基座场景，主要承担轴类零件的径向定位、相邻功能模块的刚性连接作用，可抵消传动过程中产生的径向窜动与小幅扭矩偏移，保证配合部件的同轴度精度。从结构设计来看，左侧方形法兰盘采用四角沉头孔布局，安装时可将螺栓头完全埋入法兰盘面，避免突出结构干涉周边相邻部件，法兰盘与中间圆柱轴段采用圆弧过渡处理，可有效降低应力集中系数，在承受交变载荷时减少根部断裂风险。右侧的方形连接块开设多组不同孔径的通孔与螺纹孔，可适配不同规格的外接功能件，比如安装传感器支架、导向杆固定块、小型气动元件连接板等，孔位的排布经过公差匹配设计，相邻孔位的位置度公差控制在0.02mm范围内，保证外接部件安装后无错位偏移。设计过程中优先考虑安装边界的适配性，法兰盘的方形轮廓尺寸可适配多数标准型材的安装面宽度，无需额外加工转接板即可直接固定在欧标40系列铝型材的工作面上，中间圆柱段的外径与常用的带座轴承内孔尺寸匹配，可直接穿入轴承实现转动支撑，也可作为固定轴使用，配合锁紧螺钉实现外接零件的轴向位置固定。右侧连接块的侧面开设的通槽可实现快速装夹，无需完全拆卸螺栓即可调整外接部件的轴向位置，适合需要频繁微调工位的设备场景。整体结构的壁厚经过受力仿真校核，在承受150N径向载荷时形变量不超过0.01mm，满足多数轻载工业设备的使用要求，所有棱边均做0.5mm的倒角处理，既避免安装时划伤操作人员，也可去除加工过程中产生的毛刺，保证装配贴合面的平面度精度。
