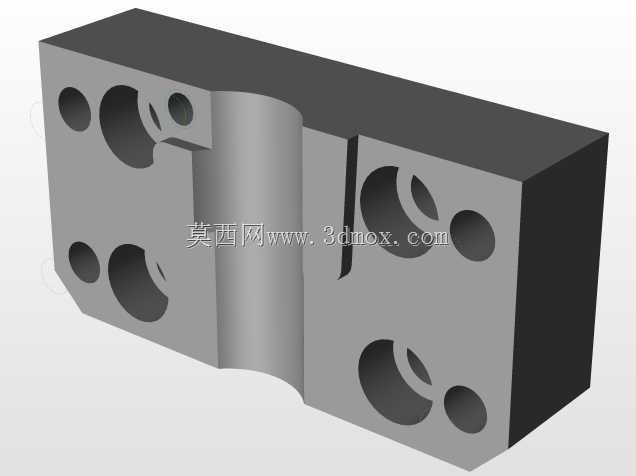

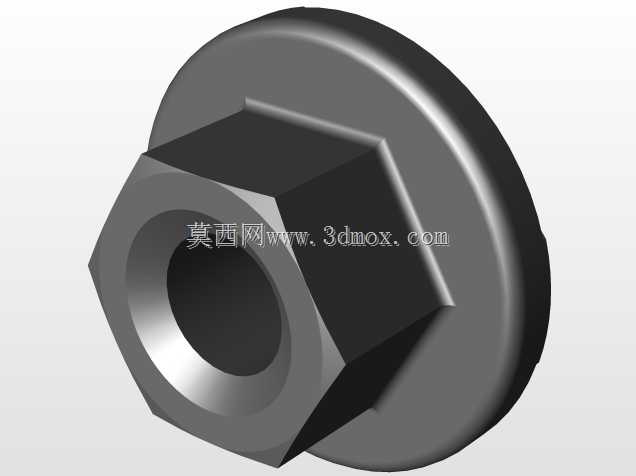

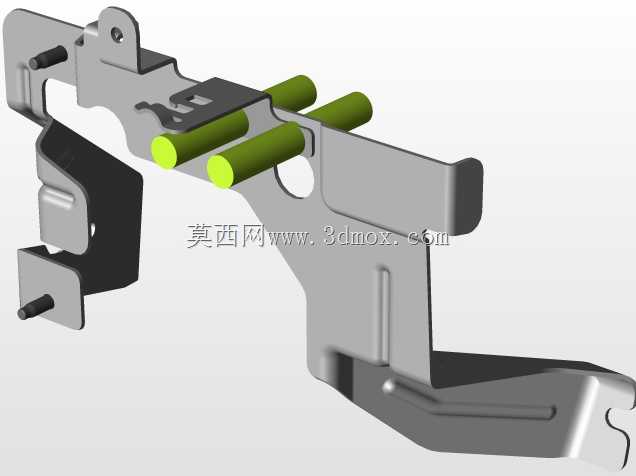

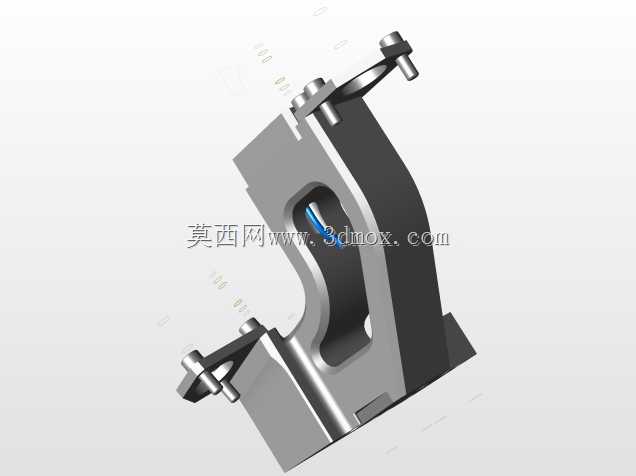

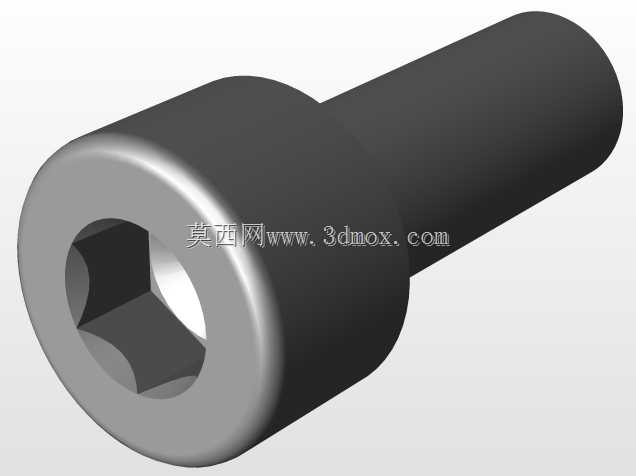

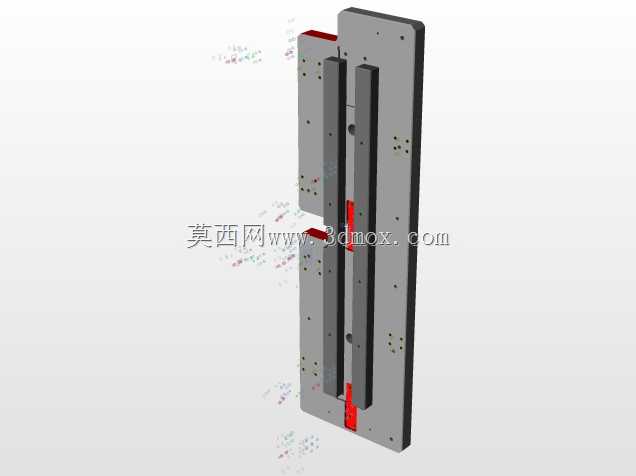

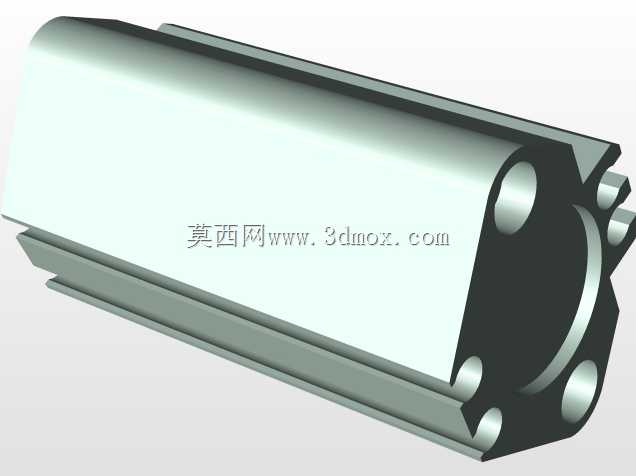

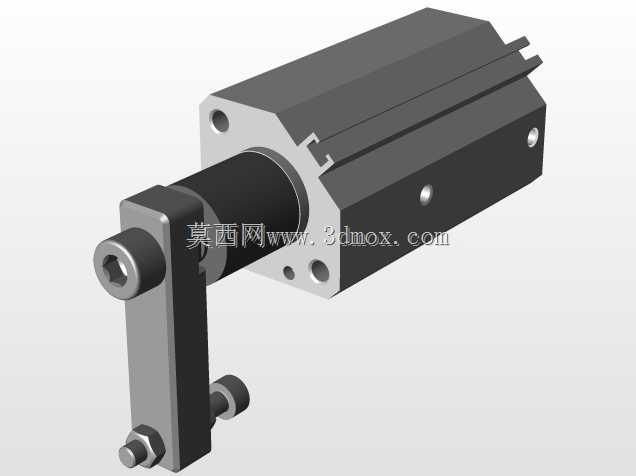

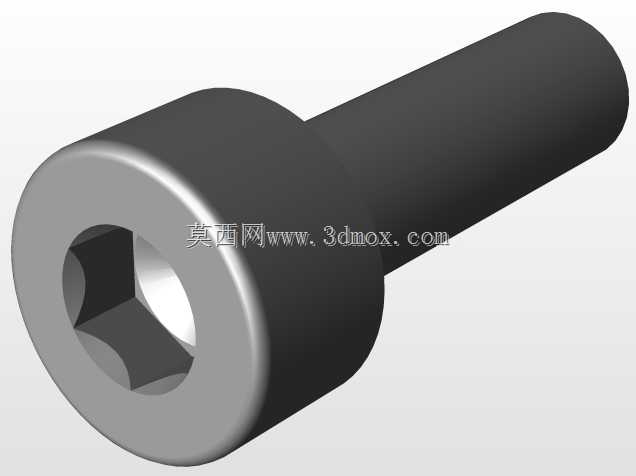

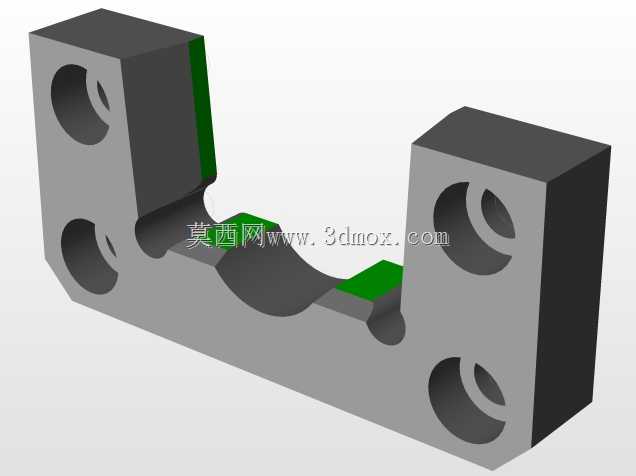

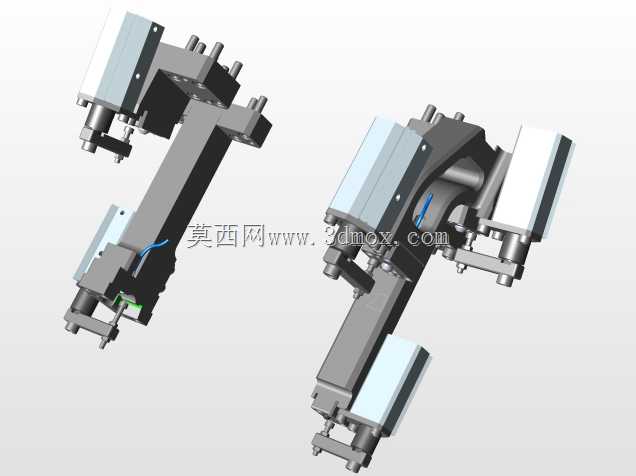

多孔位集成式液压油路安装阀块

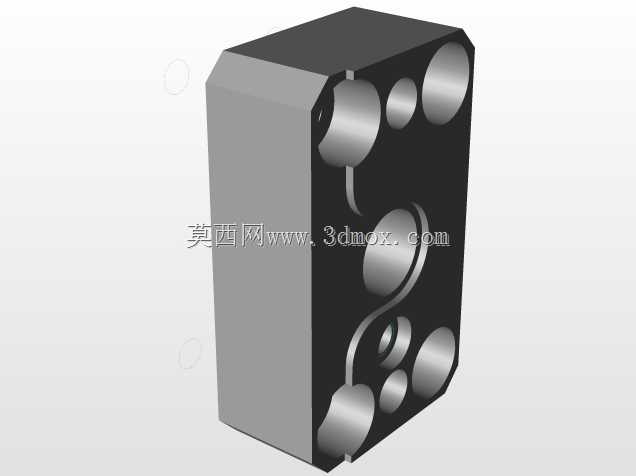

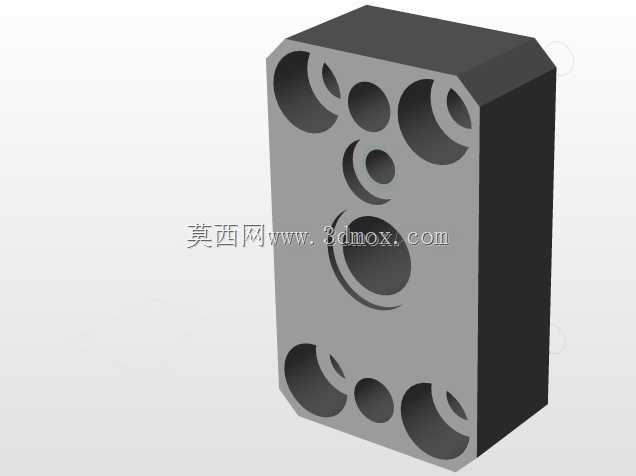

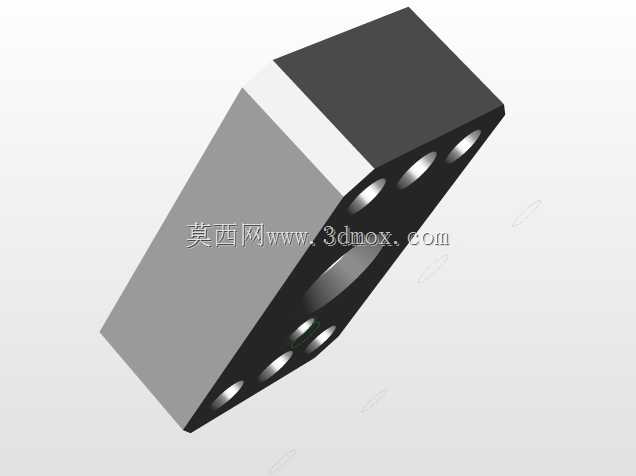

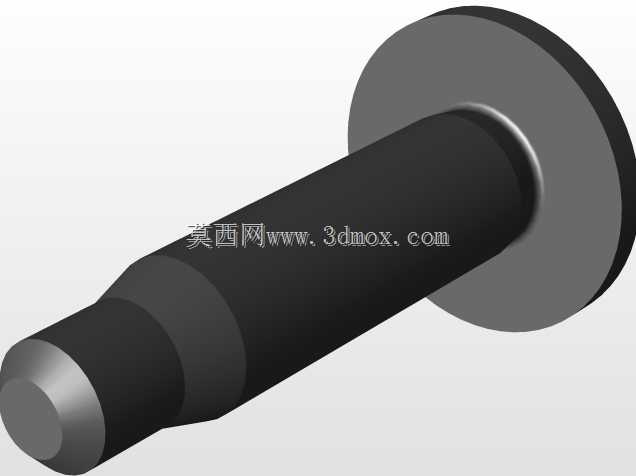

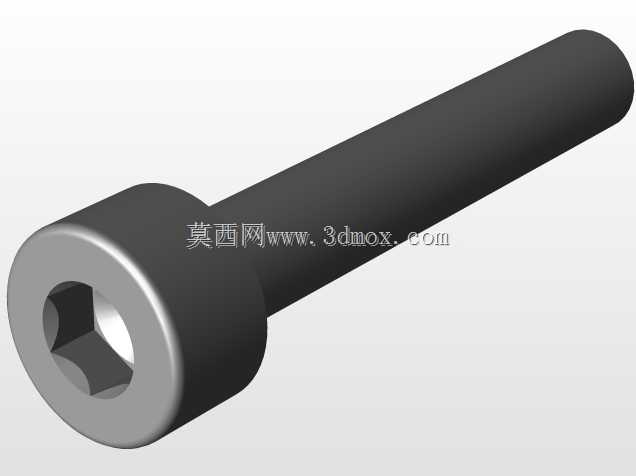

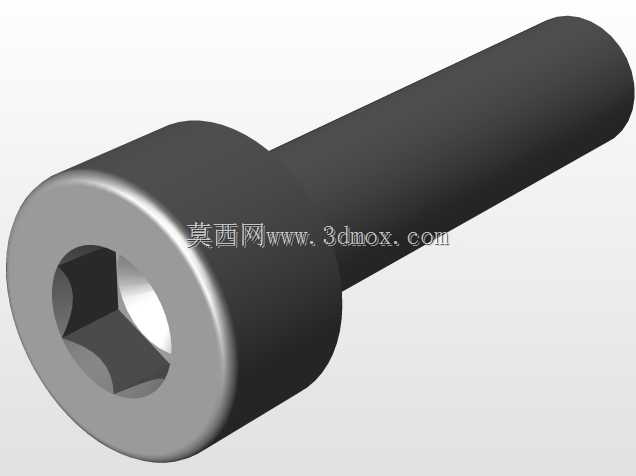

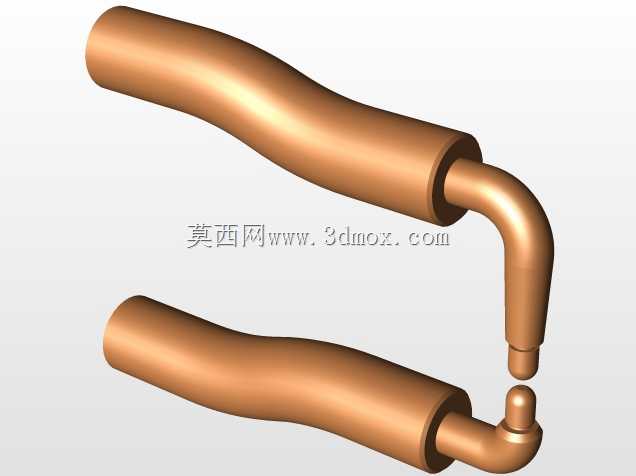

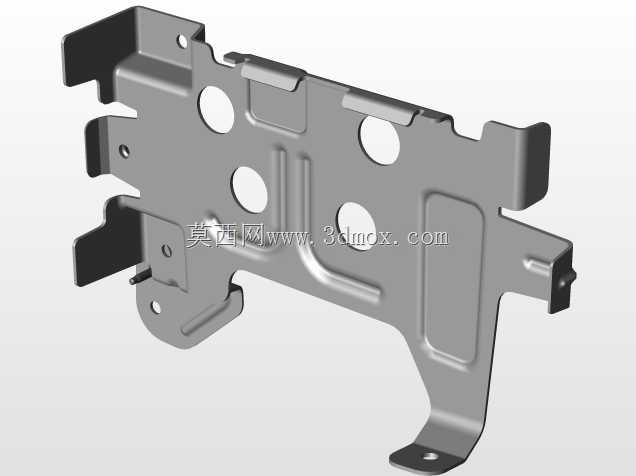

这款多孔集成块是液压系统里的核心安装载体，日常在机床液压站、小型压机液压回路、自动化工装的夹紧油路里都能见到它的身影，主要作用是把分散的液压阀、油管接头整合在同一个块体上，减少管路接头的泄漏点，同时压缩整个液压单元的安装空间，让管路排布更规整，后期维护时排查故障也更方便。设计这类块体的时候，首先要确定各个通油孔的通径匹配对应油路的流量，进油、回油、工作油口的孔道要在块体内部做连通，同时不同压力等级的油道之间要留够安全壁厚，避免高压工况下出现油道击穿、内部窜油的问题。从外形来看，它采用规整的长方体切削结构，六个平面都可以作为安装面，每个端面的孔位都做了同轴度公差约束，外端面的大孔是用来插装螺纹插装阀或者对接法兰式液压阀的，旁边的月牙形槽是安装密封圈的密封槽，装配时放入O型圈就能实现端面密封，不需要额外缠生料带或者加密封垫，能提升装配效率。块体上大小不一的孔分别对应不同功能：大直径孔是主压力油通道，负责传输大流量的压力油，小直径孔是控制油道或者泄油通道，用来传输控制信号或者引走泄漏的液压油，部分阶梯孔是用来安装固定螺栓的，装配时螺栓穿过这些孔就能把阀块固定在设备机架或者液压站的安装面板上，安装边界要注意预留出各个阀件的操作空间，尤其是调节压力、流量的手柄位置，不能和周边的管路、机架结构产生干涉。设计孔道的时候还要注意工艺可行性，内部的斜孔、交叉孔要做去毛刺处理，避免铁屑残留进入液压系统划伤阀件密封件，所有外端面的孔口都做了倒角处理，既方便安装阀件时导向，也能去除孔口的锐边避免割伤安装人员的手或者损坏密封圈。这类阀块一般用45号钢或者铝合金加工，钢制阀块适合高压系统，表面做发黑或者镀锌处理防锈，铝合金阀块重量轻，适合低压、对安装重量有要求的移动设备场景。实际选型使用的时候，要核对每个油口的螺纹规格和对接管路的接头匹配，同时确认内部油道的连通逻辑和自己设计的液压原理图一致，避免装上去之后油路动作错乱，安装时各个结合面的密封圈要确认没有老化、划伤，螺栓要按对角顺序逐步拧紧，避免块体受力不均导致密封面泄漏。
