无汞式电动重力感应开关结构设计

这款重力感应开关的设计初衷，是替代传统含汞重力开关在姿态检测、倾倒断电场景下的应用，规避汞介质带来的环保风险与接触劣化问题，目前可适配小家电倾倒保护、电动工具姿态触发、小型储能设备倾覆断电等多类场景。从结构逻辑来看，设计团队摒弃了传统液态金属导通的思路，采用锥形体腔搭配滚动黄球作为触发媒介，腔体内壁做了镜面抛光处理，降低滚动摩擦阻力，保证姿态变化时触发响应的一致性，同时将接触触点做嵌装锁定设计，避免长期震动工况下触点移位导致的触发阈值漂移。

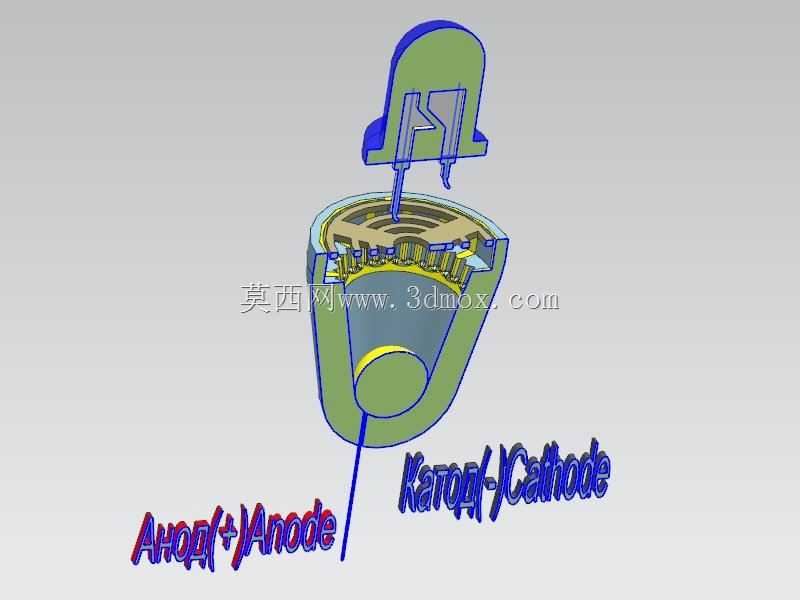

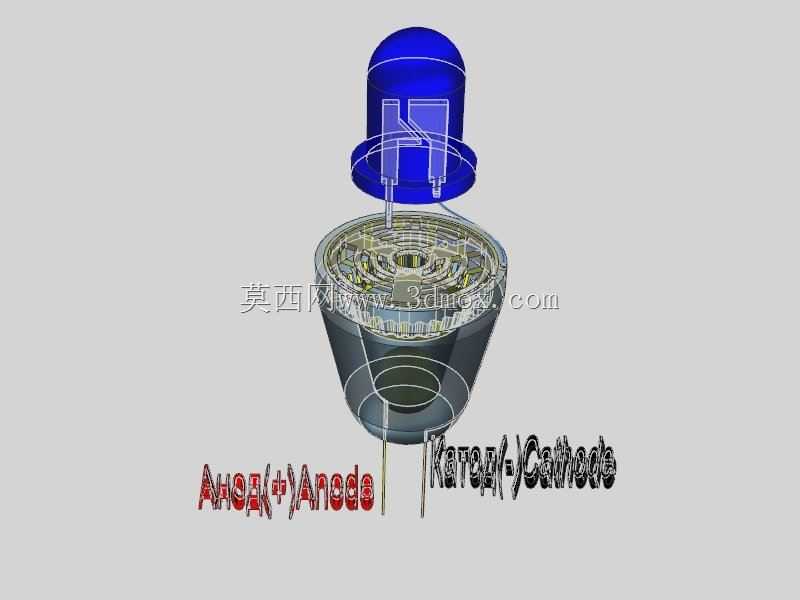

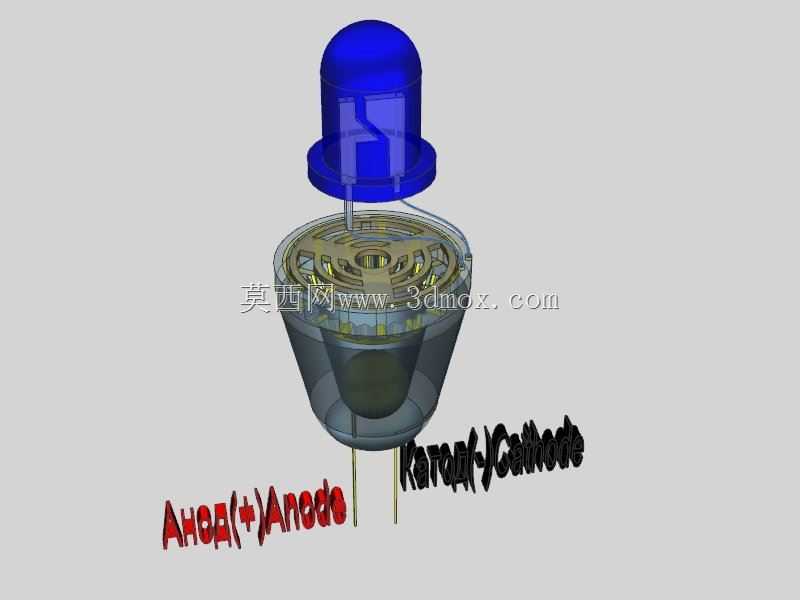

整体外形采用上下同轴嵌套结构，上部为绝缘密封端盖，内置电极引出结构，端盖与下部腔体采用旋压密封配合，可满足IP65级别的防尘防水要求，适配户外小型设备、移动作业机具的使用环境。下部腔体为锥形收窄结构，底部预留安装定位止口，可直接卡装在设备预设的安装槽内，周向无需额外做防转结构，依靠锥面配合即可抵消设备运行带来的周向扭力。安装边界上，整体最大外径控制在22mm，总高度含端盖为38mm，引出线从端盖中心轴向伸出，接线端预留3mm剥线长度，适配常规0.5平方毫米多股软线压接，安装时无需额外预留侧向操作空间，可直接嵌入设备内部的紧凑安装位。

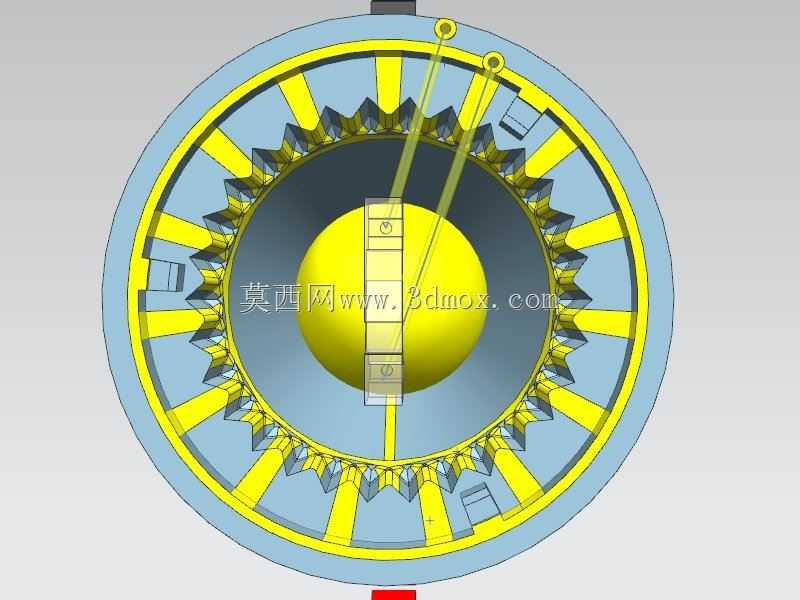

功能特性层面，该开关的触发角度设置为倾斜30度导通/复位，滚动球采用高密度合金材质，表面镀金处理，避免长期使用后表面氧化导致接触电阻增大，无触点的结构设计也规避了传统弹片开关的机械疲劳问题，实测机械寿命可达10万次以上触发动作。设计过程中针对不同安装姿态做了容错处理，腔体内部的导向筋条可保证滚动球在任意周向倾斜时都能准确滑到触发位置，不会出现卡滞、误触发的问题，同时腔体内部填充惰性阻尼脂，减缓滚动球的冲击速度，避免设备运输过程中震动导致的触点误接通。不同于传统水银开关的全角度导通特性，这款结构做了定向触发优化，仅在设备偏离正常安装角度达到阈值时才会输出通断信号，正常运行时的小幅震动不会触发信号输出，可有效区分设备正常工作震动与倾覆姿态的差异，降低误动作概率。电极引出端采用玻璃烧结密封工艺，隔绝腔体内部与外部环境的连通，即使在高湿、多粉尘的工况下，也不会出现内部结露、积尘导致的接触不良问题，适配工业现场、户外便携设备的复杂使用环境。
