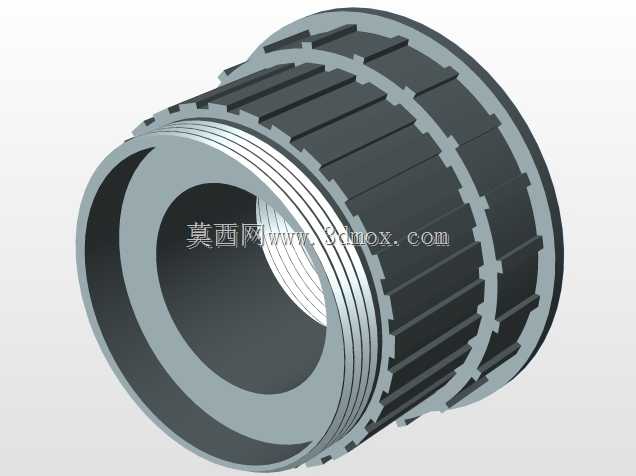

科尔奇恩赫乔拖拉机花键连接套结构

该零件作为拖拉机传动系统中的核心连接构件，主要承担动力传递路径上的扭矩转接功能，在动力输出轴与末端传动机构之间形成刚性连接，适配田间作业时大扭矩波动的工况需求，避免动力传递过程中出现打滑、松脱等失效问题。从结构设计来看，零件采用内外复合连接结构，内孔设置多道细牙螺纹段，用于与轴端形成螺纹锁紧配合，保证轴向定位的可靠性，同时螺纹段的公差选用中等精度配合，既满足装配时的便捷性，又能在长期振动工况下保持锁紧力不衰减。零件外圆设置多组等距分布的外花键齿，齿形采用渐开线齿廓设计，齿向公差控制在合理范围内，保证与配合花键毂的接触面积达到齿面总面积的七成以上，有效降低齿面接触应力，减少重载下的齿面磨损。外圆表面还设计有多道环形凹槽，用于安装密封胶圈与挡圈，一方面阻隔田间作业时的泥水、沙尘进入连接副内部，避免磨粒磨损加速零件失效，另一方面对配合件形成轴向限位，防止传动过程中配合件出现轴向窜动。零件的外轮廓设置有阶梯式的防滑棱结构，在装配与检修时可配合专用工装完成扭矩施加，无需额外设计夹持平面，简化零件加工工序的同时，也能在狭小的底盘装配空间内完成拆装操作。从安装边界来看，零件的最大外圆直径适配拖拉机底盘传动舱的预留安装空间，轴向长度与周边传动件的轴向间隙预留了足够的热膨胀余量，避免作业时零件温升后出现轴向顶死的问题。零件的壁厚设计经过载荷校核，在花键齿根位置做了圆角过渡处理，降低应力集中系数，能够承受拖拉机犁耕、旋耕作业时的瞬时冲击扭矩，不会出现齿根断裂的失效情况。在实际应用场景中，该零件适配科尔奇恩赫乔系列拖拉机的后动力输出传动路径，可匹配不同转速下的动力输出需求，无论是低速大扭矩的深耕作业，还是较高转速的旋耕、播种作业，都能保持稳定的动力传递效率。设计过程中充分考虑了农机作业的维护便利性，零件的配合面均做了防锈处理，在长期停放后也不会出现锈死无法拆卸的问题，花键齿的硬度经过表面淬火处理，表面硬度达到使用要求，芯部保持足够的韧性，兼顾耐磨性能与抗冲击性能。零件的各加工基准统一，以内孔轴线为设计基准，外花键、环形槽、外圆棱边的形位公差均以此基准标注，加工时可一次装夹完成大部分工序，减少装夹误差带来的精度偏差，保证批量生产时的零件互换性，检修更换时无需额外修配即可直接装配使用。
