乘用车车轮轮辋总成结构三维设计

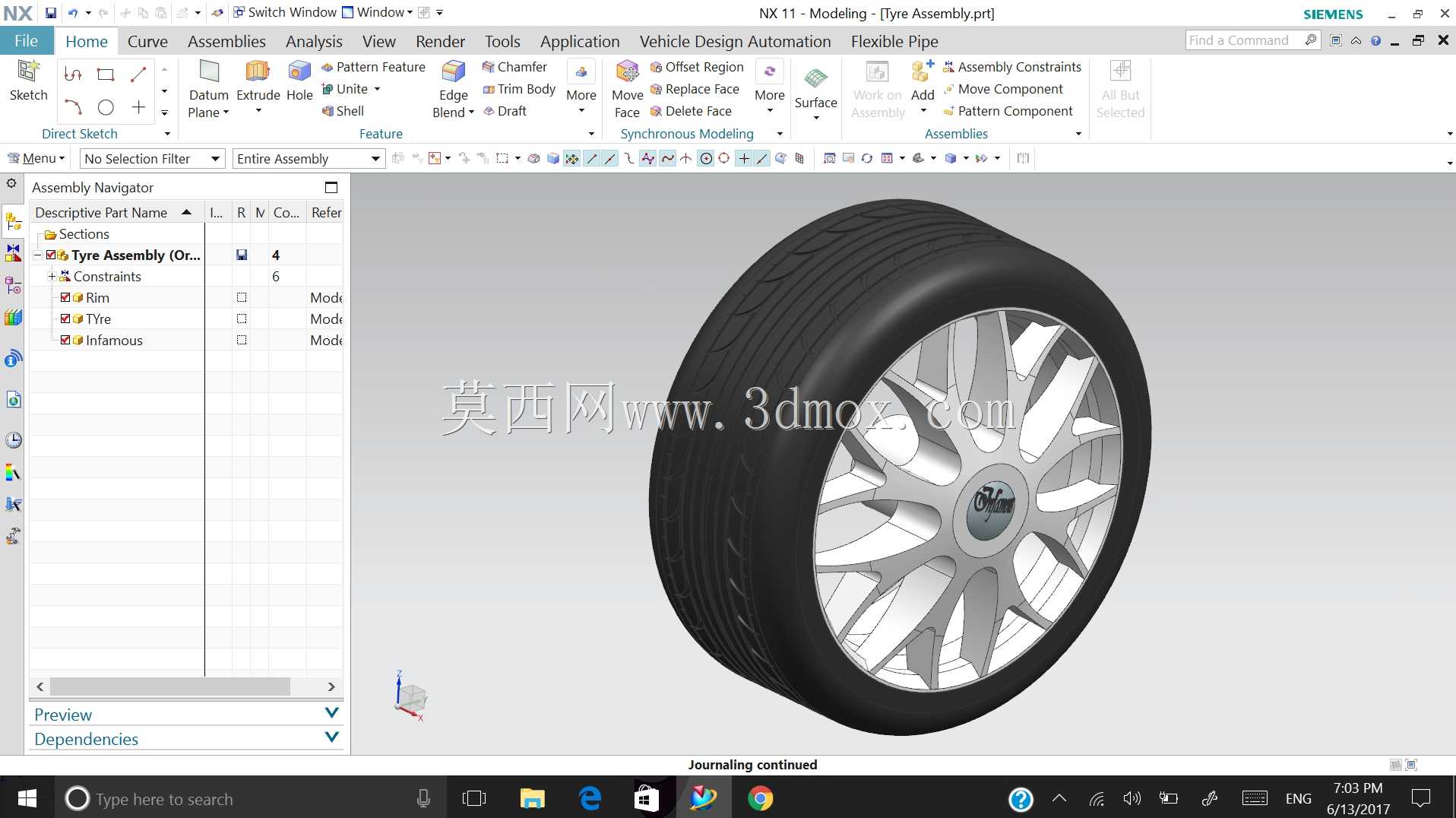

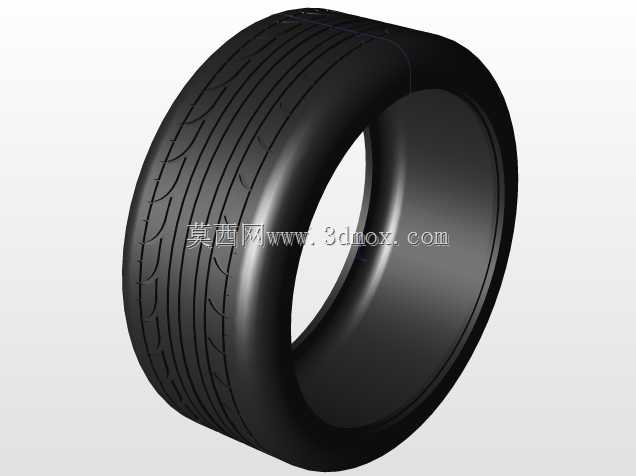

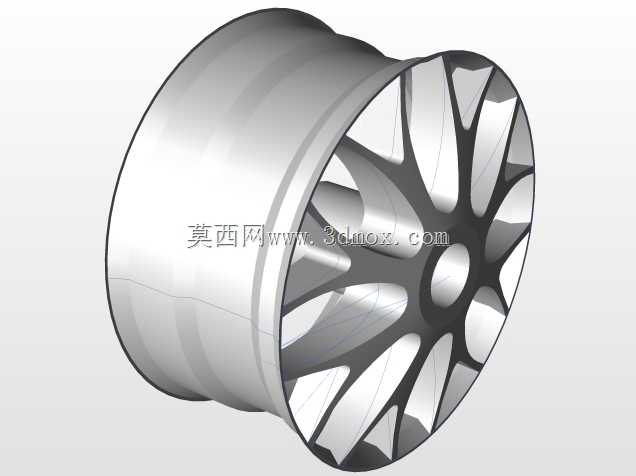

在乘用车底盘行走系统的设计环节中，车轮轮辋与轮胎的匹配设计直接关系到整车行驶的抓地性能、缓冲能力以及行驶安全性，这套三维结构完整还原了民用乘用车辆常用的低压胎配套轮辋总成形态，可用于整车总布置阶段的装配干涉校验、行走系统运动仿真以及相关零部件的结构参考。从实际装车场景来看，该类轮辋主要适配普通家用紧凑级乘用车，日常行驶过程中需要承担整车垂直载荷，同时传递驱动、制动过程中的扭矩，还要缓冲路面颠簸带来的冲击，因此在结构设计时首先要保证轮辋与轮胎的配合面精度，轮辋的胎圈座角度、凸缘高度都严格匹配对应规格的子午线轮胎，避免行驶过程中出现轮胎脱圈、漏气等故障。设计过程中优先考虑了安装边界的适配性，轮辋的中心孔定位尺寸、螺栓孔分布圆直径都参照主流紧凑级车型的轮毂安装参数设定，和转向节、制动盘的装配间隙预留充足，不会在转向跳动过程中与周边的悬架摆臂、制动卡钳发生运动干涉。轮胎部分的胎面花纹采用了常见的民用四季胎纹路设计，纵向排水槽与横向细纹的搭配既可以保证干燥路面的抓地力，也能在湿滑路面快速排出胎面积水，降低水滑风险，胎侧的弧度设计兼顾了缓冲性能与侧向支撑能力，在车辆过弯时可以提供足够的侧向刚度，减少胎侧过度形变带来的操控滞后。从结构细节来看，轮辋采用了深槽式结构设计，这种结构更便于轮胎的拆装维护，轮辋内部的过渡圆角都做了圆滑处理，避免应力集中导致的轮辋开裂，在承受交变载荷的工况下能保证足够的疲劳强度。在三维建模过程中，轮胎与轮辋的配合面做了精准的贴合约束，胎圈与轮辋胎圈座完全贴合，没有出现错位或者间隙过大的问题，可直接导入整车装配环境中进行四轮定位参数匹配、悬架跳动仿真等工作，也能用于汽车维修教学、零部件展示等场景，帮助设计人员直观理解车轮总成的装配关系与结构特点。针对日常行驶中常见的工况，这套结构在设计时也考虑了不同载荷下的形变余量，轮胎的标准充气压力下的外径、滚动半径都符合常规车型的设计要求，不会影响车速表的校准精度，轮辋的材质选用常用的钢制或铝合金材质参数预留，可根据实际选型需求调整材料属性进行后续的有限元强度分析，验证不同冲击载荷下的结构可靠性。
