U型带孔安装连接固定支架结构

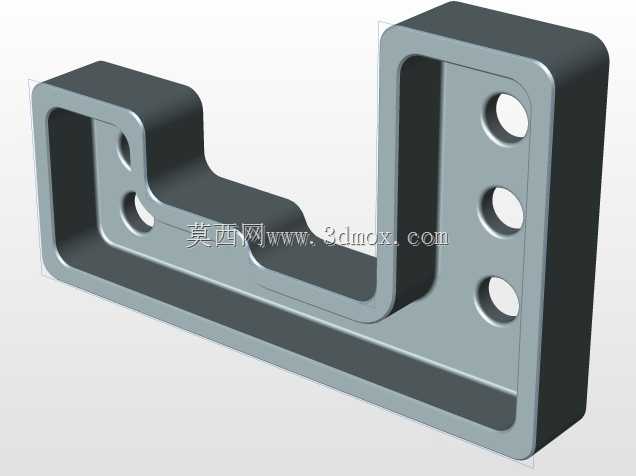

该U型结构支架是工业装配领域常用的刚性连接支撑构件，主要应用在自动化生产线工位定位、工装夹具架体搭建、输送设备侧边附件固定、小型机电设备安装挂载等场景中，可作为相邻两个部件之间的连接过渡载体，承担载荷传递、位置限定、部件支撑的实际作用，能够在设备运行过程中保持被连接件的相对位置稳定，抵消设备运行产生的小幅振动偏移，避免连接部件出现松脱、错位的问题。从功能特性来看，该支架采用一体化铣削成型的结构设计，整体为对称式U型开口构型，侧边设置的三个等距通孔用于穿装螺栓实现与安装基面的锁紧固定，短臂侧的两个通孔用于对接待固定的功能部件，中空的槽型结构在保证整体结构刚性的前提下有效降低了构件自重，减少材料消耗的同时也降低了安装位置的整体负载。在设计思路上，该构件充分考虑了安装场景的通用性需求，整体采用等壁厚设计，所有转角位置均做了圆角过渡处理，既避免了尖角位置的应力集中问题，提升构件长期受载下的结构强度，也适配常规的机械加工工艺路径，能够通过常规铣削加工直接完成成型，不需要额外的特殊工序，有效控制加工成本。支架的安装边界设计充分考虑了现场装配的操作空间，U型开口的深度适配常规厚度的安装板件，侧边孔位的间距符合通用五金件的安装孔距标准，能够直接匹配市面上常见的螺栓规格，不需要额外进行孔位二次加工，安装时可先通过侧边孔位将支架固定在安装基面上，再通过短臂侧的孔位对接待固定部件，装配流程简单便捷，后期维护拆卸也十分方便。构件的外形尺寸经过合理规划，整体长宽高比例适配多数轻型设备的安装空间需求，既不会因为尺寸过大占用过多装配空间，也不会因为尺寸过小导致连接强度不足，能够满足静态挂载、小幅动态载荷下的使用需求，在轻工机械、电子制造设备、小型输送线、工装治具等场景中都能发挥稳定的连接支撑作用。
