自动连接水管注塑成型模具结构设计

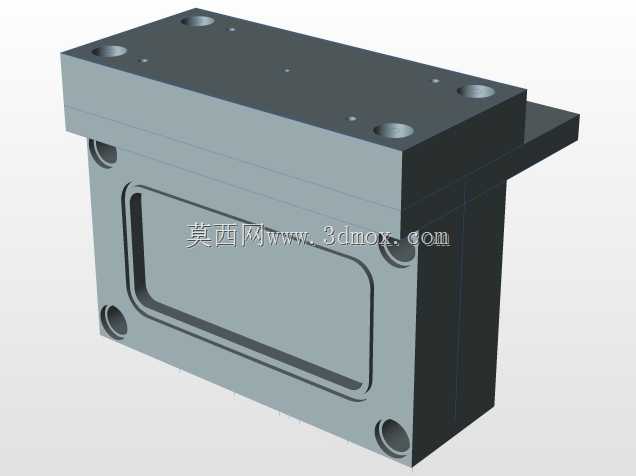

这款自动连接水管模具主要应用于民用给排水、家装卫浴、小型灌溉管路系统的塑料水管接头类零件批量注塑生产场景，是实现管路快速对接类塑料零件高精度成型的核心工装，能够稳定生产出具备自动卡接、密封承压能力的水管连接构件，满足家装水路改造、农用输水管网布设、小型净水设备管路装配等多场景的零件供应需求。从实际用途来看，该模具针对带倒扣卡接结构的水管连接件设计，可一次性成型接头的外轮廓卡接槽、内部密封止口、端面定位凸台等全部结构，无需后续二次切削加工，成型后的零件可直接与对应规格的水管实现插拔式自动锁紧，无需额外紧固件即可承受0.6-1.0MPa的管路水压，适配常规家装PPR、PVC类给水管材的连接需求。在功能特性上，模具采用两板模标准模架结构，上下模合模导向依靠四角布置的导柱导套实现精准对位，合模间隙控制在0.02mm以内，避免成型过程中出现飞边毛刺；型腔部分采用整体式镶件结构，便于后续磨损后快速更换维护，浇口设置在零件端面非装配区域，开模后浇口残留易清理，不会影响零件的装配密封性能；冷却回路沿型腔轮廓均匀布置，可保证模温均匀控制在40-60摄氏度区间，将成型周期控制在30秒以内，有效提升批量生产效率。设计思路上，优先考虑零件的脱模顺畅性，针对水管接头外侧的环形卡接倒扣，采用斜顶抽芯结构实现倒扣部位的自动脱模，开模过程中斜顶随动完成侧向抽芯动作，不会拉伤零件表面；浇注系统采用平衡式流道设计，保证熔融塑料能够均匀填充型腔各个部位，避免出现缺胶、缩痕等成型缺陷，同时在型腔末端设置排气槽，及时排出型腔内的空气，减少零件内部气泡、熔接痕等质量问题。外形尺寸与安装边界方面，模具整体为长方体结构，上下模座的安装孔位适配常规160吨级卧式注塑机的模板安装尺寸，模架总厚度符合注塑机的最大开模行程要求，侧面延伸的定位凸台可与注塑机定位圈精准配合，保证浇口套与注塑机喷嘴的同轴度，生产过程中不会出现漏胶问题；模具顶出系统采用顶杆均匀布置方案，顶出力分布均匀，顶出过程中不会导致零件变形，可实现连续自动化生产，无需人工辅助取件，大幅降低生产过程中的人工成本。
