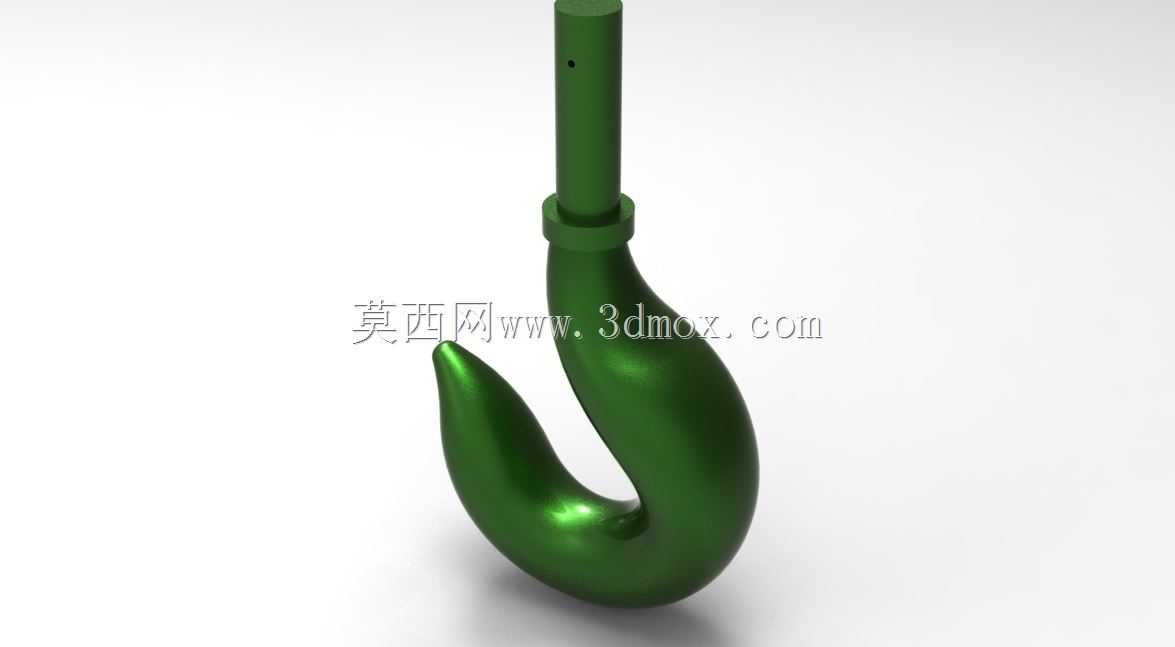

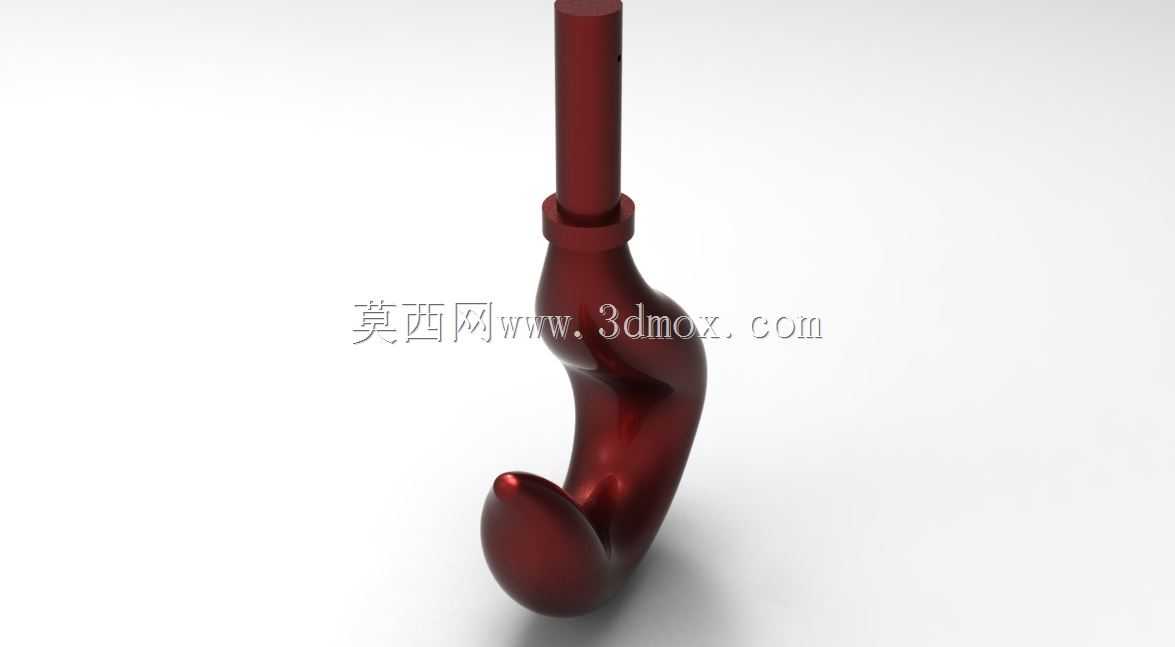

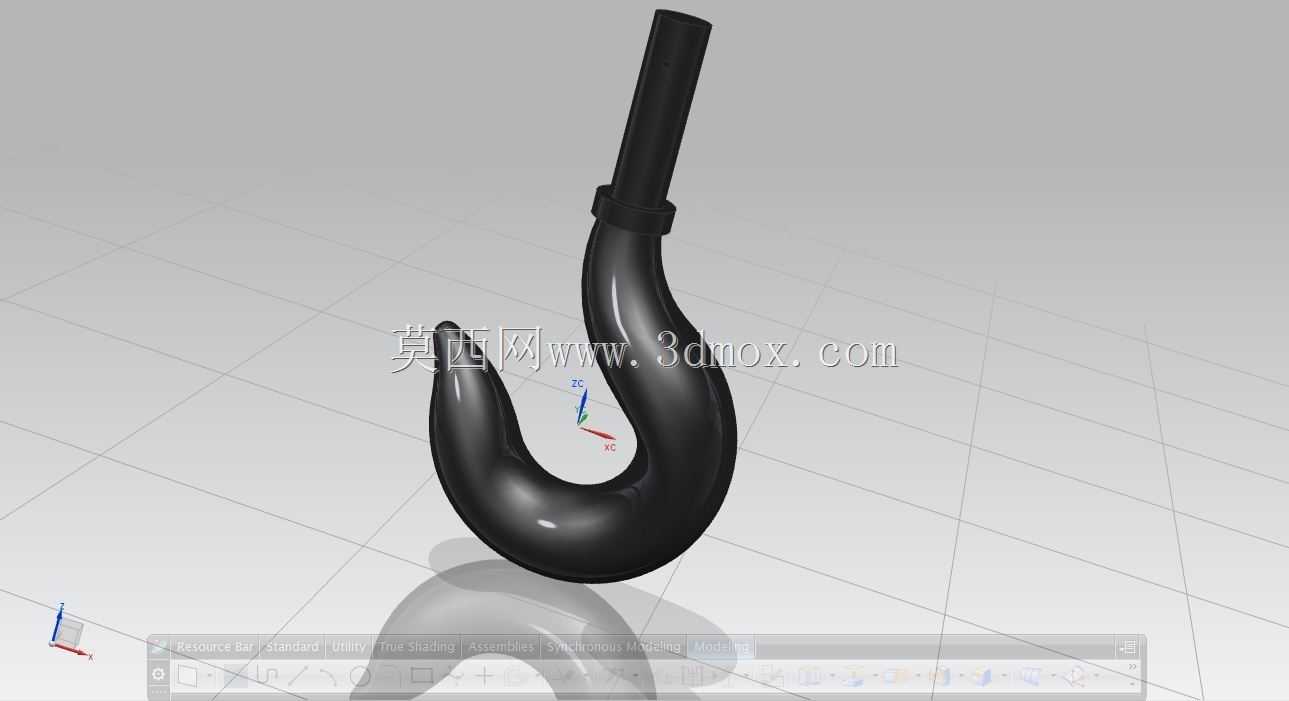

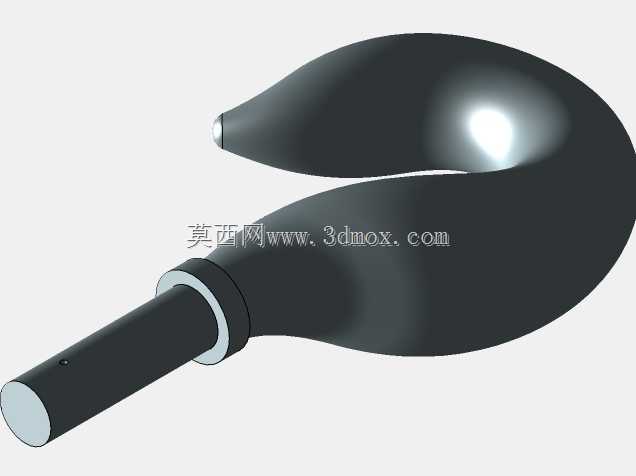

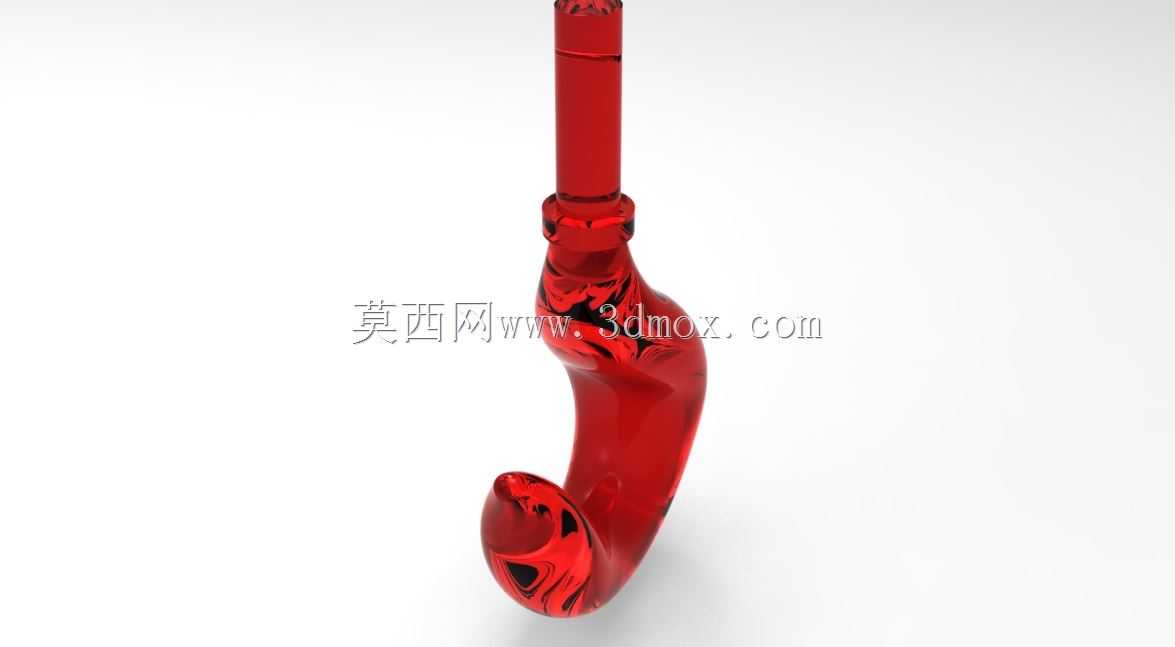

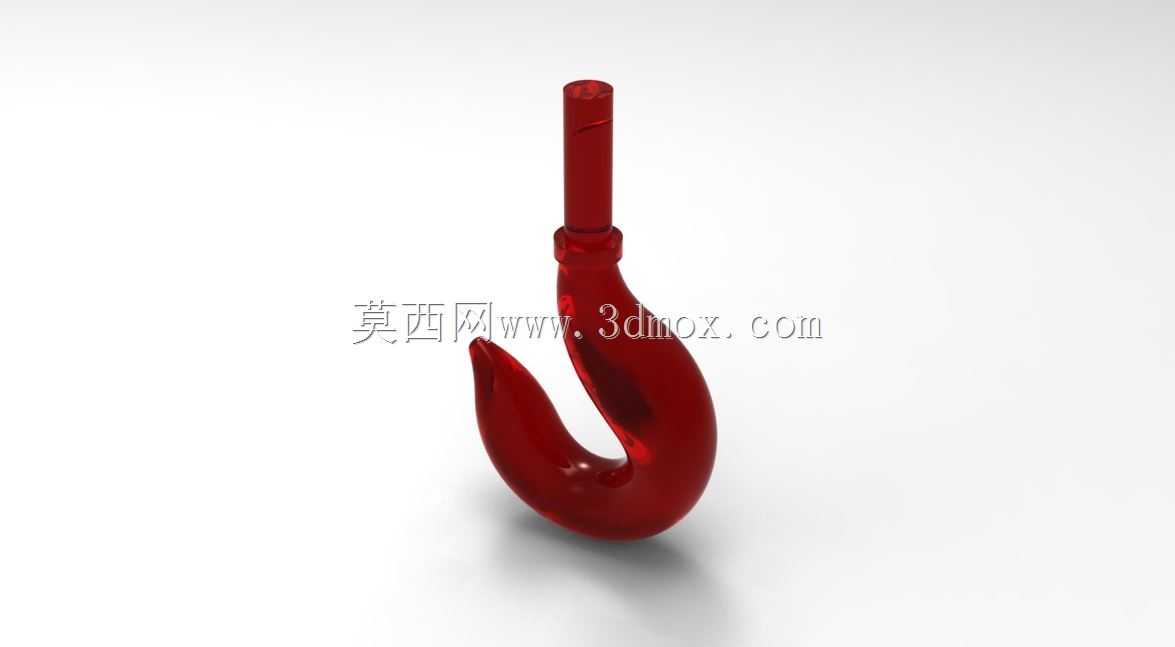

起重作业用重型吊钩三维结构设计

这款吊钩是起重吊装作业场景中核心的受力承载构件，广泛适配车间桥式起重机、门式起重机、工程履带吊、港口门座吊等各类起重设备的起升机构末端，承担散货捆扎吊装、重型工件转运、设备安装就位、港口集装箱辅助吊装、厂区重型物料装卸等多场景的载荷传递功能，是起重作业环节中连接起升钢丝绳与被吊重物的关键受力部件，直接决定起重作业的承载安全与作业可靠性。

从功能特性来看，该吊钩采用单钩曲臂式结构设计，钩身采用流畅的大曲率变截面弧形轮廓，钩尖位置做了内收防脱导向设计，能够在挂装吊索具时自然引导吊绳滑入钩腔深处，避免起升过程中吊索滑脱；钩身与上端直柄连接位置做了加粗过渡的应力卸荷结构，有效分散起吊瞬间的冲击载荷，避免应力集中导致的构件断裂风险；上端直柄段为等直径圆柱结构，可适配推力轴承、吊钩横梁、锁紧螺母等配套安装组件，实现吊钩在起吊过程中的自由回转，方便作业人员调整被吊重物的朝向，适配不同角度的吊装对位需求。

在设计思路层面，整个构件的曲面过渡全程遵循等强度设计原则，钩身的截面尺寸从钩尖到柄部连接位置逐步递增，匹配不同位置的弯矩受力分布，在保证额定承载能力的前提下尽可能减少冗余材料，降低吊钩自身重量，减少起升机构的无效载荷；钩身表面做了连续光滑的曲面处理，没有尖锐棱角，避免挂装吊索时割伤钢丝绳或吊装带的纤维层，延长吊索具的使用寿命；钩腔的开口尺寸经过合理匹配，能够兼容常见规格的钢丝绳吊索、合成纤维吊装带、卸扣等配套吊具，同时开口尺寸控制在安全范围内，防止吊索在受力倾斜时从钩口脱出。

从安装边界与尺寸适配来看，上端直柄段的直径与长度按照通用吊钩横梁的安装孔位尺寸设计，可直接匹配对应吨位级别的吊钩螺母与推力轴承组件，不需要额外加工改型即可完成装配；钩身的整体外轮廓尺寸适配对应吨位的吊钩防脱棘爪安装空间，可配套加装弹簧式防脱挡板，进一步封闭钩口提升作业安全；整个吊钩的重心与上端直柄的轴线保持重合，起吊重物时不会出现额外的偏摆力矩，保证起升过程的平稳性，避免重物晃动引发的作业风险。
