带安装孔位的异形机械连接固定座

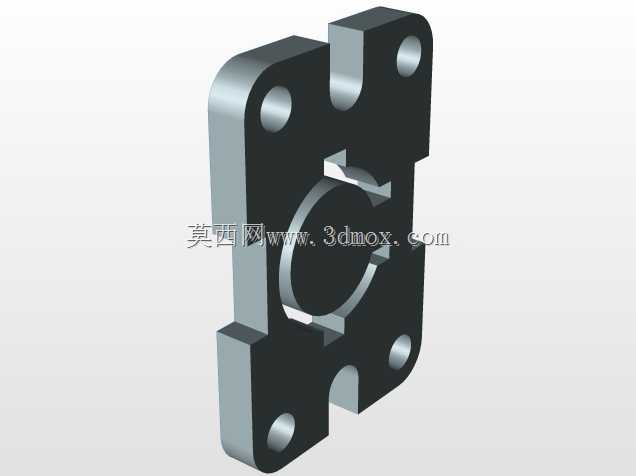

这款异形连接固定座是工业传动与支撑系统中常用的基础连接件，主要应用在中小型自动化生产线的工位模组对接、轻型动力传输组件的机架固定、以及专用设备的功能模块衔接场景中，能够为穿过其中的轴类、套类零件提供稳定的径向限位与轴向支撑，同时通过自身的多组安装孔位实现与设备机架、相邻功能部件的刚性连接，避免设备运行过程中部件出现偏移、晃动，保障整套机构的运行精度与结构稳定性。从功能特性来看，该固定座采用对称式的异形轮廓设计，中心开设的带缺口环形腔体是核心功能区域，环形内壁可与配套的衬套、轴承外圈紧密贴合，为穿过腔体的传动轴提供稳定的回转支撑，缺口结构则是为了方便轴类零件的快速装配与后期维护拆卸，无需将整根轴完全抽出即可完成固定座的拆装调整，大幅降低设备运维的操作难度。固定座四角分布的通孔为贯穿式安装孔，可适配对应规格的内六角螺栓，将固定座牢牢锁附在设备的安装基准面上，上下两侧延伸出的带半圆缺口的凸耳结构，可作为辅助定位结构，与机架上的定位销配合实现快速对位，减少安装过程中的调校时间，同时也能分担螺栓承受的横向剪切力，提升连接结构的抗载荷能力。在设计思路上，这款固定座充分兼顾了结构强度与轻量化需求，整体采用等壁厚的块状结构，在受力集中的环形腔体周边做了局部加厚处理，避免长期受径向载荷出现开裂变形，而在非受力的边角区域做了合理的材料去除，既减少了零件自身的重量，也降低了生产加工的材料成本。零件的所有安装孔位均做了倒角处理，既可以去除加工产生的毛刺锐边，避免装配时划伤操作人员，也能引导螺栓顺利穿入孔位，提升装配效率。从安装边界来看，该固定座的整体外轮廓为非对称的类矩形结构，安装时需要预留足够的操作空间，保障螺栓能够顺利锁紧，中心环形腔体的同轴度、安装孔的位置度都按照通用机械配件的公差等级设计，能够适配多数常规工况下的安装精度要求，可广泛替换同规格的标准连接座，应用在输送线、小型加工专机、检测设备等多种工业设备的结构中，为设备的稳定运行提供可靠的结构支撑。
