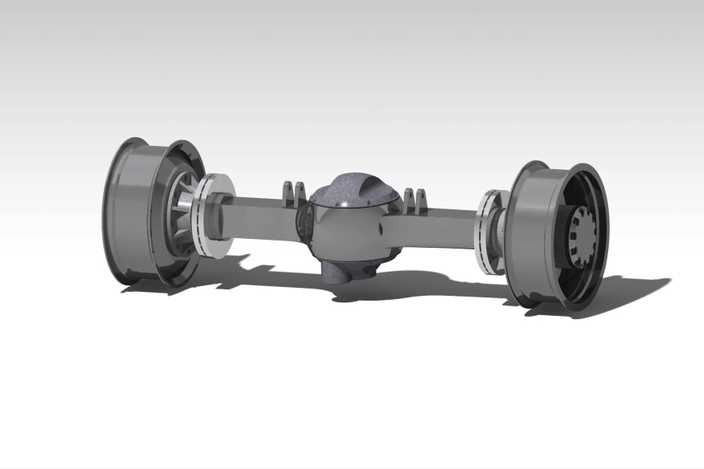

卡车后桥总成三维结构设计模型

本模型为卡车后桥总成的三维参数化设计成果，建模过程严格遵循商用车底盘部件的实际工程尺寸比例，在主流三维建模环境中完成全零件的特征搭建与装配约束。建模阶段首先梳理后桥的核心功能逻辑：作为载重卡车后驱动桥，需同时承担承载车身载荷、将传动轴输入的动力减速增扭后分配给两侧驱动轮、适配车轮制动与轮毂安装的多重功能，因此建模时优先搭建桥壳主体的基础特征，采用实体拉伸、旋转切除完成桥壳中段主减速器安装腔的结构成型，保证桥壳的腔体壁厚符合载重工况的强度设计要求，两侧桥管采用同轴度约束装配，确保左右轮安装位的同轴公差符合工程设计规范。主减速器壳体部分采用曲面与实体混合建模方式，还原差速器安装位的弧形轮廓与加强筋结构，两侧的轮毂安装单元分别搭建了制动鼓连接法兰、轮毂轴承安装位、轮辋固定螺栓孔组的细节特征，螺栓孔采用圆周阵列方式完成，保证孔位的角度等分精度。材质与渲染阶段，针对不同部件赋予对应工程材质：桥壳与桥管采用铸钢材质，调整材质粗糙度参数还原铸造表面的亚光金属质感，轮毂与制动鼓部件采用灰铸铁材质，适当降低反光度匹配铸铁部件的表面特性，连接螺栓、轴承配合面赋予调质钢材质，添加轻微的金属反光效果突出机加工面的精度特征，渲染时采用柔和的环境漫反射光源，添加接地阴影效果突出总成的整体轮廓与部件间的装配层次，清晰呈现各部件的装配位置与连接关系。设计过程中重点考量了后桥总成的装配合理性：所有部件间的配合面均设置了合理的装配间隙，轴承位、法兰连接位的尺寸匹配符合商用车车桥的通用设计标准，既完整还原了实体后桥的结构组成，也通过合理的特征简化避免了非关键细节的冗余，保证模型可用于底盘结构教学、整车装配模拟、车桥部件结构展示等场景，清晰展现载重卡车后桥从动力输入到轮端输出的完整结构逻辑，直观呈现驱动桥的承载、传动、安装连接的核心功能结构。
