笔式结构汽车点火线圈三维设计

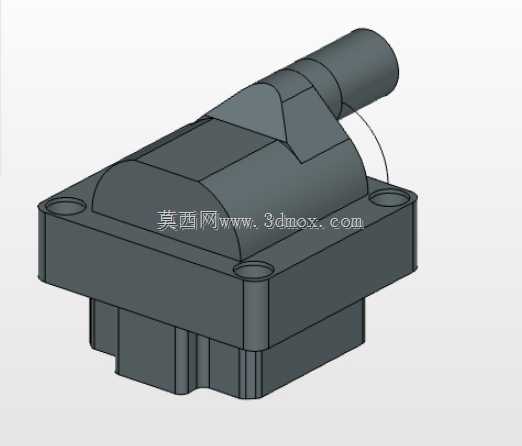

这款点火线圈是汽油发动机点火系统的核心执行部件，主要应用在乘用车辆、轻型商用车辆的内燃发动机舱内，承担着将车载低压电能转换为高压脉冲电能的核心作用，直接为发动机气缸内的火花塞提供击穿间隙所需的高压电，是决定发动机点火稳定性、燃油燃烧效率、动力输出平顺性的关键零部件。在实际装车场景中，该部件安装在发动机气门室盖对应的安装位上，直接对接火花塞顶端，替代了传统分缸线的传输路径，能够大幅降低高压电传输过程中的能量损耗，避免高压漏电带来的点火失效、缺缸抖动等问题，适配高转速、高压缩比的现代发动机工况需求。从功能特性来看，这款点火线圈采用一体化封闭结构设计，外壳使用耐高温、耐油污、抗振动的增强工程材质注塑成型，能够抵御发动机舱内长期的高低温交变、机油蒸汽侵蚀以及发动机运行带来的持续振动，保证全生命周期内的绝缘性能与结构强度。线圈内部集成了初级绕组、次级绕组、导磁铁芯以及驱动控制模块，能够精准接收发动机ECU发出的点火触发信号，在毫秒级时间内完成电磁能量转换，输出稳定的高压脉冲，保证每个气缸的点火时刻精准匹配发动机的做功行程，既可以避免点火提前带来的爆震问题，也能防止点火滞后导致的动力不足、积碳增多等故障。在设计思路上，这款模型完全遵循车规级零部件的正向开发逻辑，首先围绕发动机的安装空间边界确定整体外形轮廓，主体采用方正的基座搭配侧向高压输出套筒的结构，基座上预留了两个对称的安装固定孔，孔位间距、孔径尺寸完全匹配对应机型的气门室盖安装螺柱位置，安装时只需对准孔位压入火花塞顶端，拧紧固定螺栓即可完成装配，不需要额外调整位置，能够有效降低总装环节的操作难度。高压输出套筒采用阶梯式圆柱结构，内径尺寸与火花塞绝缘端子的外径过盈配合，套筒内部预留了导电弹簧与阻尼电阻的安装空间，既可以保证高压电的可靠导通，也能抑制点火过程中产生的电磁干扰，避免对车载电控系统、影音设备造成信号影响。在安装边界设计上，模型充分考虑了发动机舱内的周边部件避让需求，整体外形没有突出的尖锐结构，所有边角都做了圆弧过渡处理，基座的厚度、套筒的伸出长度都经过严格校核，安装后不会与周边的线束、管路、气门室盖装饰罩产生运动干涉，即使发动机在运行过程中产生一定的位移量，也能保证部件之间留有足够的安全间隙。同时外壳表面的加强筋结构经过力学优化，既提升了整体结构的抗形变能力，也不会额外增加部件的整体重量，符合汽车零部件轻量化的设计趋势。
