套筒开口销接头装配结构设计

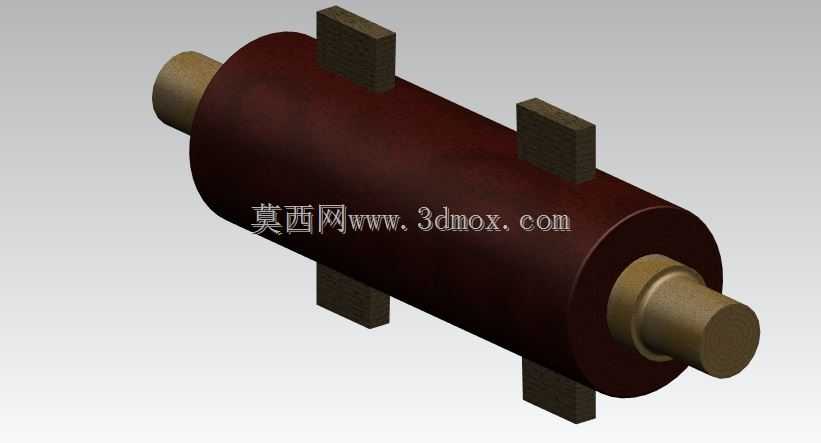

该套筒开口销接头是机械传动与管路连接场景中常用的限位连接组件，广泛应用于中小型传动机构、低压流体输送管路、轻工设备联动杆组的连接工位，核心作用是实现轴类部件与外接构件的快速对接，同时依靠开口销结构完成轴向限位，避免设备运行过程中连接部件出现轴向窜动、松脱移位的问题，在输送线辊筒组、小型农机传动连杆、液压管路辅件连接场景中都能见到这类结构的实际应用。从功能特性来看，这款接头采用柱形套筒作为主体承载结构，两端预留同轴轴伸对接位，可直接与对应直径的轴端完成插接配合，套筒本体上预留的四处凸台结构是开口销的安装定位基准，安装时将开口销穿过套筒与内部对接轴的对应销孔，凸台可以对开口销的端部形成侧向限位，避免设备运行过程中开口销受振动影响出现偏转、脱落的问题，相比传统的单销限位结构，这种多凸台配合的设计能大幅提升连接结构的抗振动松脱能力，适配有连续振动、往复运动的工作场景。在设计思路上，这款结构优先考虑了装配便捷性与维护效率，套筒内孔与对接轴采用间隙配合设计，装配时无需额外压装工具即可完成轴端插接，开口销的安装孔位与套筒凸台采用同轴对位设计，现场安装时可快速完成销体穿入与端部掰开锁定，后期维护拆解时仅需撬开开口销端部即可完成接头拆卸，无需对周边构件做大面积拆解，能有效降低设备运维的时间成本。从外形尺寸与安装边界来看，套筒主体采用等直径圆柱结构，整体径向最大尺寸为套筒本体外径，两端轴伸直径小于套筒本体直径，安装时仅需预留对应轴长的轴向插接空间，径向方向仅需预留开口销安装操作的手部操作空间即可，四处凸台沿套筒周向对称分布，不会额外占用过多径向安装空间，可适配安装空间较为紧凑的传动工位，同时凸台结构也可作为外接附件的焊接或螺栓连接基准，拓展接头的附加连接功能，满足不同场景下的个性化连接需求。
