实心套筒联轴器结构设计与装配方案

实心套筒联轴器是机械传动系统中应用极为广泛的刚性轴连接部件，主要用于两根同轴传动轴之间的扭矩传递，常见于中小功率的传动工况，比如轻工输送设备、小型机床进给机构、农用机械传动单元、普通泵组驱动端等场景，这类场景中两轴安装对中精度较好、工作载荷平稳无剧烈冲击，套筒联轴器可以凭借简单的结构实现稳定的动力传输，不需要复杂的维护保养。

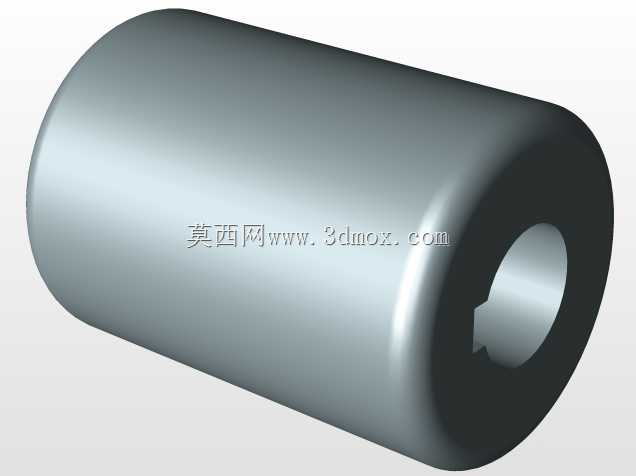

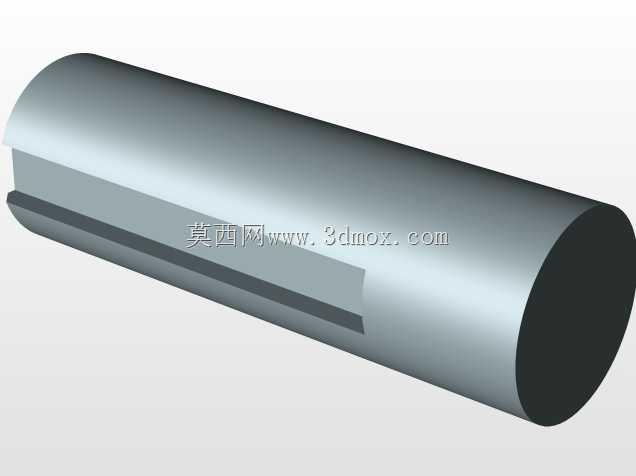

从功能特性来看，这款实心套筒联轴器依靠整体式的套筒主体配合键连接实现两轴的固定，套筒本身采用整体实心结构加工而成，相比剖分式或者夹壳式联轴器拥有更高的扭转刚度，传动过程中无背隙，能够精准传递转速与扭矩，不会因为连接间隙造成传动滞后或者角度误差。套筒两端的内孔分别与主动轴、从动轴形成间隙配合，通过平键传递周向扭矩，部分工况下还可以配合紧定螺钉实现轴向定位，防止运转过程中套筒与轴发生轴向窜动，保障传动的可靠性。

在设计思路上，这款联轴器优先考虑了加工便捷性与装配便利性，整体套筒结构采用棒料直接加工即可完成，不需要复杂的铸造成型或者多零件拼接，加工工序少，制造成本低廉，适合批量生产应用。设计过程中需要重点匹配两端轴径的尺寸公差，保证内孔与轴的配合精度既能够满足装配时的顺利套装，又不会因为配合间隙过大造成运转时的偏心振动；键槽的位置需要保证两端键槽的相位匹配，避免装配后两轴出现角度偏差，影响传动的同轴度。套筒的外径尺寸需要根据传递的额定扭矩进行核算，保证套筒壁厚拥有足够的抗剪切强度，能够承受额定载荷下的扭转应力，不会出现套筒断裂或者键槽压溃的失效问题。

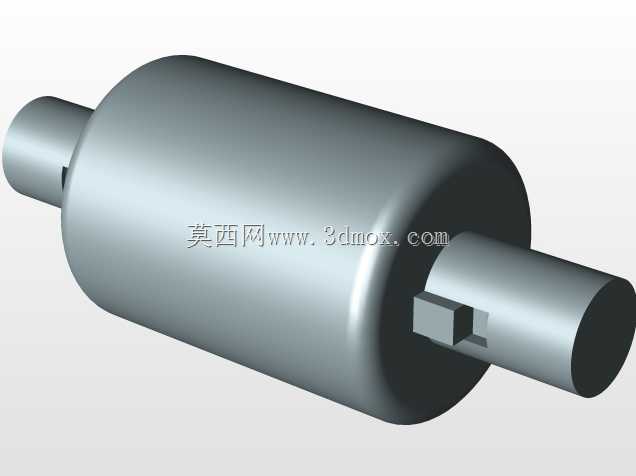

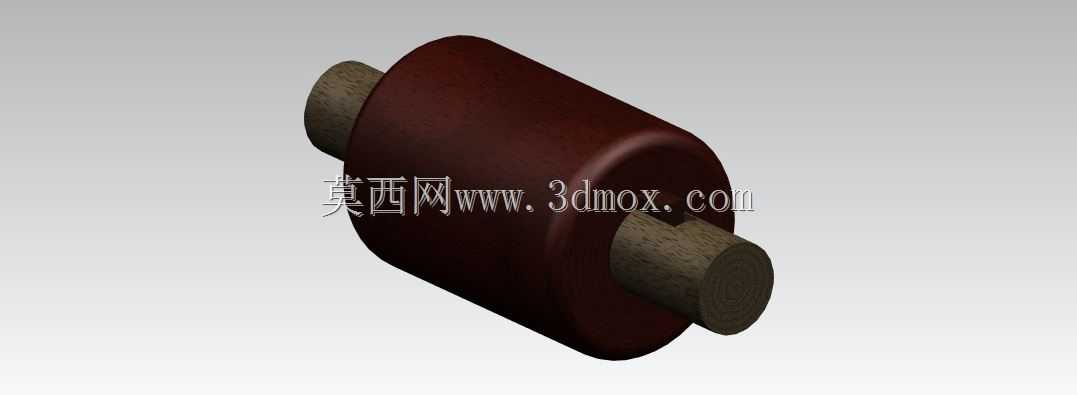

从安装边界来看，这类实心套筒联轴器的轴向尺寸相对紧凑，安装时需要将两轴的端部留出足够的轴向装配空间，先将套筒套装在其中一根轴上，对齐两轴的轴端与键槽位置后，再将套筒滑移至两轴的中间连接位置，保证两端轴头插入套筒的深度一致，避免单侧插入过短造成连接强度不足。安装时需要严格校准两轴的同轴度，因为刚性套筒联轴器不具备补偿两轴相对偏移的能力，如果安装时存在径向或者角向偏差，运转过程中会产生额外的附加载荷，加剧轴与轴承的磨损，严重时甚至会造成轴的疲劳断裂。日常使用中这类联轴器几乎不需要额外维护，只需要定期检查紧定螺钉是否松动、键连接是否存在磨损即可，能够在长期运转中保持稳定的传动性能，是中小功率同轴传动场景下性价比极高的连接部件。
