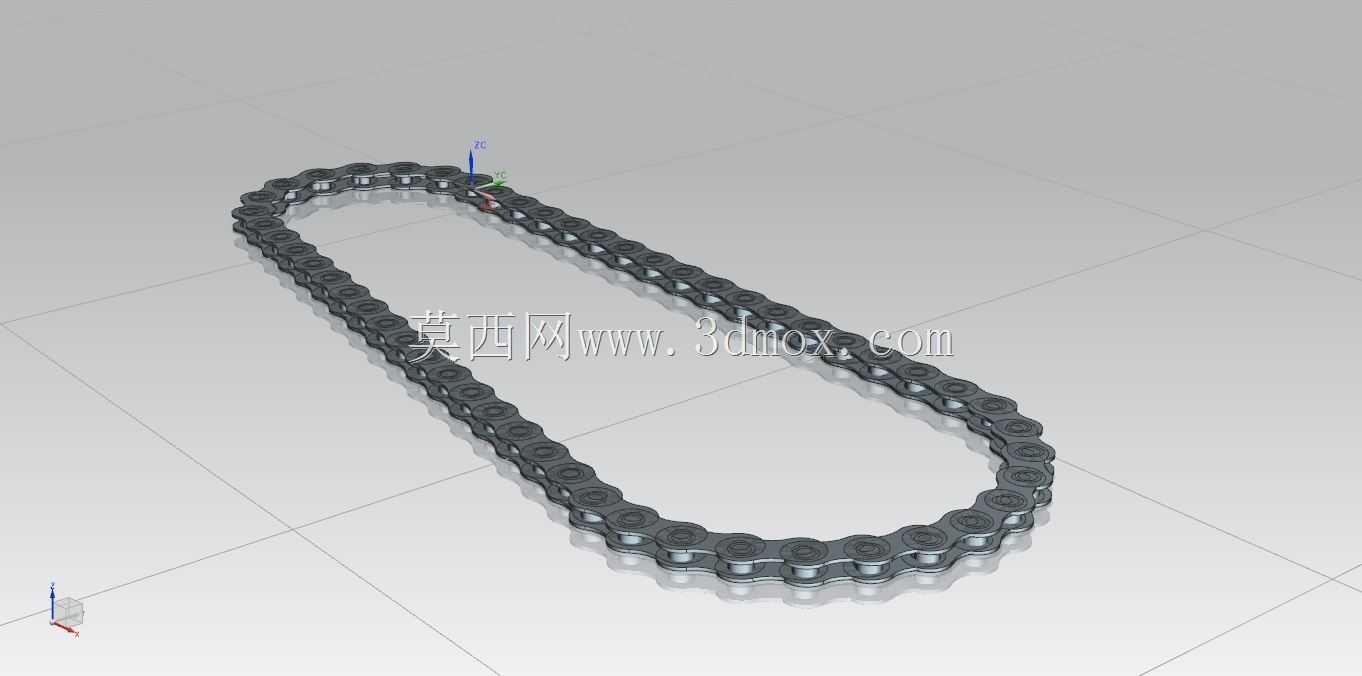

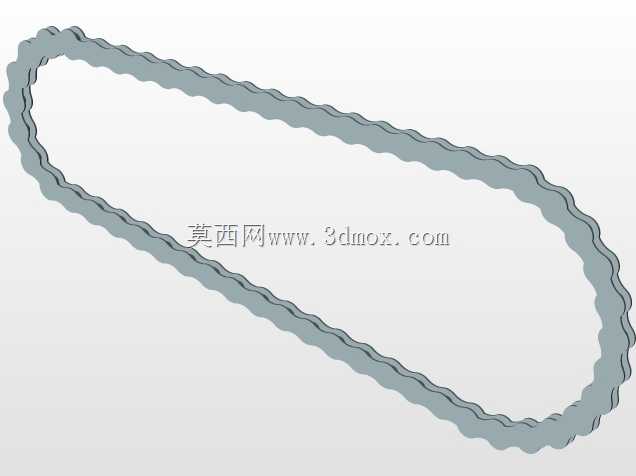

闭合环形滚子链传动结构三维设计

滚子链作为机械传动领域应用极为广泛的挠性传动部件，常被布置在动力输出端与负载执行端之间，依靠链节与链轮轮齿的精准啮合完成运动与扭矩的传递，相比带传动它不存在弹性滑动与打滑问题，平均传动比精准，传动效率更高，能在高温、高油污、多粉尘的恶劣工况下保持稳定工作，广泛覆盖工业输送线、摩托车与非机动车动力传输、农业机械动力传递、机床进给机构传动等多元场景。这款闭合环形滚子链在设计阶段首先围绕适配的链轮参数做匹配校核，确定了单节链节的节距、滚子外径、内节内宽等核心啮合参数，确保链节能顺畅嵌入链轮齿槽，啮合过程无卡滞、无跳齿风险，同时根据传动所需的中心距确定总链节数量，最终拼接为封闭环形结构，满足特定传动场景的安装长度需求。从结构细节来看，每一节链节都由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，滚子与套筒之间保留合理的转动间隙，套筒与销轴之间也预留了润滑储油空间，啮合传动时滚子可沿链轮齿面滚动，大幅降低齿面与链节的磨损，延长整套传动结构的使用寿命；内外链板均采用8字形冲压成型结构，在保证链板各截面抗拉强度接近一致的前提下，尽可能减轻链节自身重量，降低传动过程中的惯性冲击。在安装边界层面，这款闭合滚子链的整体环形轮廓适配对应中心距的两链轮安装布局，安装时需预留合理的张紧调节余量，避免链条过松导致运转过程中出现抖动、脱链问题，也不会因张紧度过大加剧链节与链轮的磨损、增大传动负载；链节铰接处的转动间隙经过合理设计，既保证链条弯折时能顺畅绕链轮形成圆弧过渡，也不会因间隙过大导致传动过程中产生明显的冲击噪音。日常使用场景中，这类滚子链可根据实际传动负载需求选择单排或多排组合结构，大负载传动场景下多排链可在不增大节距的前提下有效提升整体承载能力，适配不同功率等级的动力传递需求，同时定期向链节铰接位置加注润滑脂，可进一步降低运转磨损，让传动过程更平稳顺畅，减少运维更换的频次。
