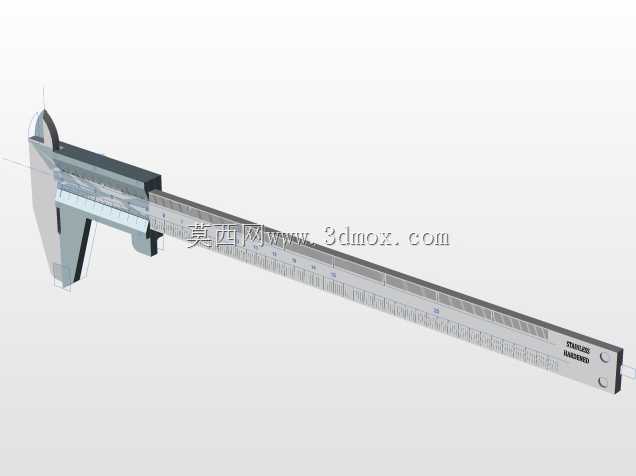

高精度机械式游标卡尺结构设计

这款机械式游标卡尺是机械加工、五金制造、质量检测领域应用极为广泛的接触式长度测量器具，可覆盖日常生产中绝大多数中等精度的尺寸检测需求，无论是车间现场的工件粗加工尺寸核验、装配环节的配合尺寸确认，还是教学实训中的测量技能练习、五金维修场景的零件尺寸核对，都能凭借稳定可靠的结构特性完成测量任务，无需依赖外接电源即可独立作业，对复杂车间环境的适配性远高于多数电子类测量器具。

从实际用途来看，它可同时完成工件的外尺寸、内孔直径、台阶深度、凹槽深度四类常见尺寸的测量，主尺与游标尺的配合结构经过精密的间隙设计，滑动过程中既不会出现卡滞卡顿，也不会因间隙过大产生测量晃动，量爪的测量端面经过平面度与平行度校准，外测量爪的贴合面可紧密夹住圆柱形、板形、异形工件的外轮廓，内测量爪的刃口结构可伸入窄小内孔抵住孔壁完成内径测量，尾部的深度测杆可与尺身端面齐平，伸入台阶孔、盲孔内部精准测量深度尺寸，无需更换额外测头即可完成多类测量操作，大幅提升现场检测的效率。

设计过程中首先遵循阿贝测量原则，将测量刻度线布置在与被测尺寸尽可能重合的轴线上，尽可能降低测量阿贝误差，主尺刻度与游标尺刻度的线宽保持一致，刻度间距经过精准核算，通过刻度差实现细分读数，无需复杂的放大机构即可实现0.02毫米级的读数精度。尺身整体采用高刚性不锈钢材质设计，整体长度适配0-150毫米的常规测量量程，尺身宽度控制在合理范围，既保证手持握持的舒适度，也避免尺身过长导致的形变影响测量精度；滑动游标尺上设置有锁紧螺钉，测量完成后可锁紧游标尺位置，方便使用者取下卡尺后再进行读数，避免移动过程中游标尺移位产生读数误差。安装与使用层面无需额外的固定安装结构，整体为手持便携设计，尺身的防滑纹理设计可提升握持稳定性，量爪的开合行程覆盖全量程范围，各运动部件之间预留了合理的润滑间隙，长期使用后也可通过微调螺钉调整滑动阻尼，保证测量操作的顺畅度与读数的准确性，整体结构无易损电子元件，日常仅需做好清洁防锈维护即可长期保持测量精度，是生产现场性价比极高的通用测量器具。
