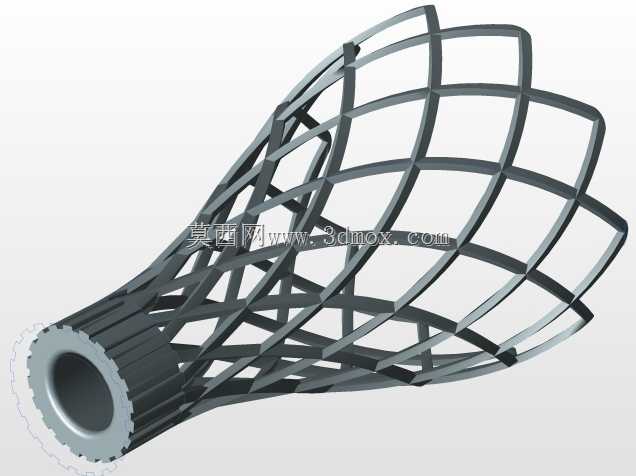

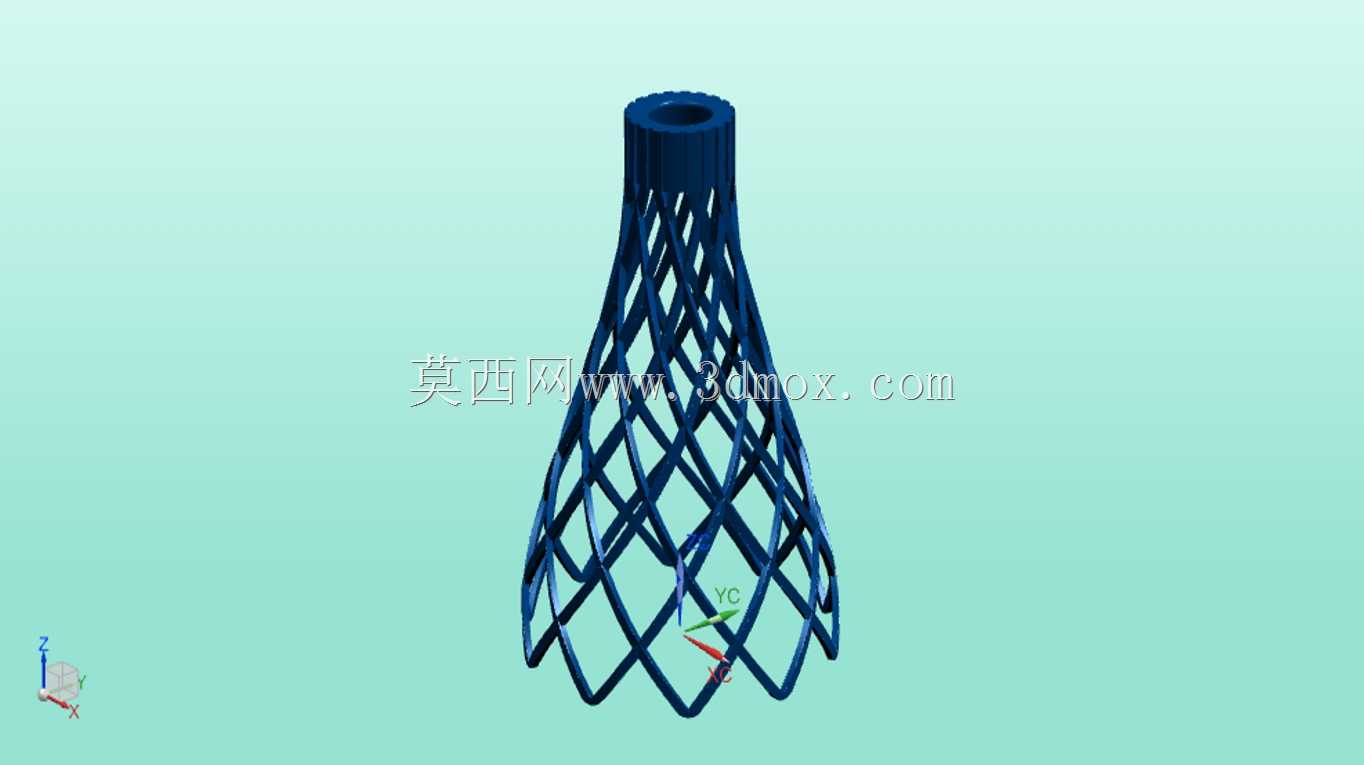

镂空网状锥形导流集束结构件

该镂空网状锥形构件主要面向流体介质导流、轻质物料集束收纳类工业应用场景，可适配小型流体试验装置、轻质颗粒物分选设备、柔性线材收纳工装等设备的核心功能段安装使用，在实际工况中承担介质流向规整、物料聚拢导向、通透式支撑防护的核心作用。从功能特性来看，构件采用全镂空交叉网筋结构，整体通透率超过七成，既能够保证流体介质穿过时的压损控制在极低水平，避免实体锥面结构带来的流阻激增问题，又可以通过交错的网筋对穿过的轻质物料、柔性线材形成侧向约束，防止物料在聚拢过程中出现四散偏移的情况；顶部的实心连接端采用标准内孔接口设计，可直接与对应管径的管路、支撑杆件完成插接固定，安装对位便捷，无需额外设计定制转接连接件。在设计思路层面，构件整体采用上窄下宽的锥形轮廓，锥度经过反复校核适配常规流体扩散角范围，能够让从下端大开口进入的介质或物料沿着网壁平滑向顶部小口聚拢，避免出现直角转折带来的紊流、物料卡滞问题；网筋采用等截面交叉排布方式，每根筋条的走向都顺着锥面母线方向做螺旋偏移，既保证了整体结构的受力均匀性，在承受侧向挤压、轴向拉拽时应力能够沿着筋条均匀分散，不会出现局部应力集中导致的结构断裂，又通过螺旋走向的筋条对穿过的流体形成微旋流导向效果，进一步提升介质流出时的规整度。从外形尺寸与安装边界来看，构件顶部连接端外径适配常规小尺寸管路接口，下端大开口直径为顶部接口的三倍左右，整体轴向长度与下端开口直径比例为2:1，安装时仅需预留对应锥度的锥形空间即可，网筋外侧与安装腔体内壁预留3-5mm的安全间隙，避免安装过程中出现网筋剐蹭变形的问题；构件整体壁厚均匀，网筋连接处做圆弧过渡处理，既能够满足常规3D打印、注塑成型的工艺要求，不会出现脱模困难、打印支撑难以去除的问题，又能够减少使用过程中物料在筋条缝隙处的挂附残留，降低日常清理维护的工作量。该结构相比传统实体锥形导流件，整体重量降低六成以上，同时通透式结构能够让操作人员直观观察内部介质、物料的流动聚拢状态，便于实时调整设备运行参数，适配教学试验、小型轻工生产、实验室装置搭建等多场景的使用需求。
