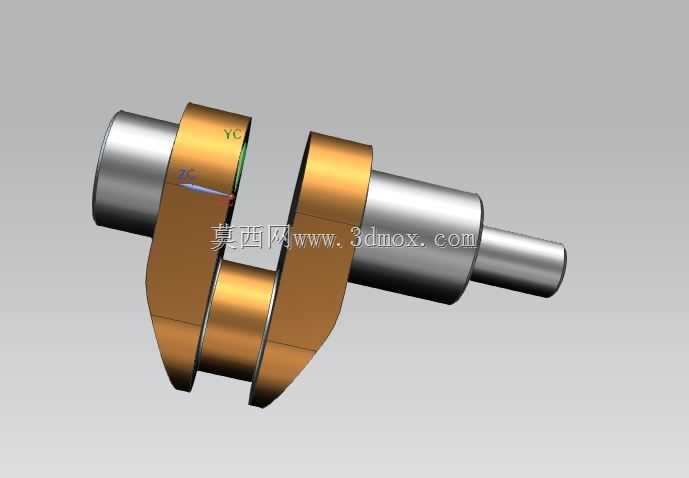

单拐式动力传输曲柄结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217831
  • 单拐式动力传输曲柄结构设计
  • 单拐式动力传输曲柄结构设计

这款曲柄是往复式动力机械中实现旋转运动与直线往复运动转换的核心传动构件,广泛应用于小型内燃机、空气压缩机、冲压设备、农业作业机具以及轻工往复式加工设备的传动系统中,是连接动力输出轴与往复执行端的关键受力部件。在实际设备运行过程中,曲柄会承接连杆传递来的往复作用力,将其转换为持续的旋转扭矩向外输出,或是反过来将旋转轴的圆周运动转换为连杆的直线往复动作,带动活塞、冲头、作业摆臂等终端部件完成既定工作循环,其结构强度与形位精度直接决定整套传动机构的运行稳定性、动力传递效率与整机使用寿命。

在产品功能特性设计上,这款单拐曲柄采用了整体式成型结构,两端设置同轴度极高的主轴颈支撑段,用于装配到设备机体的轴承座内,为整个构件提供稳定的旋转支撑;中间偏心设置的曲柄销连接段,用于装配连杆大头端的滑动轴承,通过偏心距的精准设定来确定执行端的往复行程距离;两侧的扇形曲柄臂采用了等强度过渡设计,在保证足够抗弯、抗扭强度的前提下,尽可能去除非受力区域的冗余材料,既降低了构件自身的旋转惯量,减少设备启动与变速过程中的惯性冲击,也平衡了偏心结构旋转时产生的离心力,降低设备运行过程中的振动与噪音。

设计过程中,工程师首先根据目标设备的额定输出扭矩、往复行程要求、最高运行转速确定曲柄的偏心距参数,再结合配套连杆的大头孔径、机体轴承座的安装孔径确定主轴颈与曲柄销的直径尺寸,同时严格控制两段轴颈的圆柱度、表面粗糙度以及两者之间的平行度公差,避免装配后出现连杆卡滞、轴瓦偏磨的问题。曲柄臂与轴颈的衔接位置全部采用大圆角平滑过渡,消除应力集中隐患,确保构件在承受交变冲击载荷时不会出现疲劳断裂问题。

在安装边界方面,这款曲柄的两端主轴颈直径统一,可适配标准规格的深沟球轴承或滑动轴瓦,轴向定位台阶的尺寸与机体轴承位的安装深度完全匹配,装配时无需额外加工调整即可完成定位;曲柄销的长度与直径适配对应型号的连杆大头宽度,端部设置有标准的卡环槽用于安装轴向限位件,防止连杆工作过程中出现轴向窜动;整体结构的最大旋转外径经过严格核算,安装后与机体内壁、周边附属部件之间预留足够的安全间隙,不会出现旋转干涉问题,可直接适配对应功率等级的通用往复式机械传动系统,装配后即可稳定传递动力。
