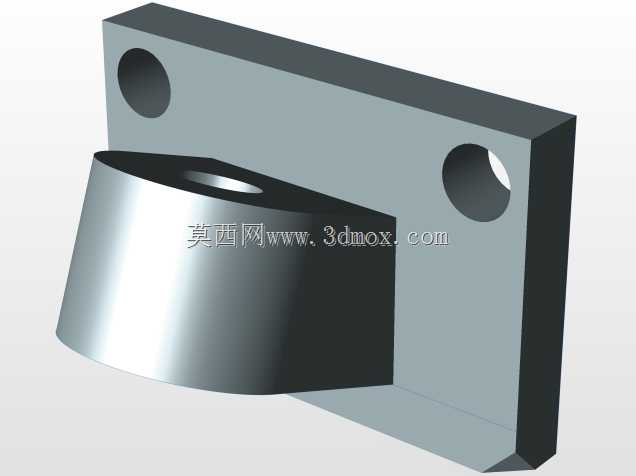

带安装法兰的锥台形支撑定位构件

该构件属于机械装配体系中的支撑定位类基础零件，主要应用于各类工业设备的工位衔接、部件承载与位置校准场景，常见于自动化生产线的工件定位工装、轻工机械的执行件支撑结构、输送设备的导向组件安装基座等工况，能够为配套的轴类、套类或异形功能件提供稳定的安装基准，抵消设备运行过程中产生的径向偏移与轴向窜动，保障配套部件的运行同轴度与位置精度。从功能特性来看，构件采用法兰式安装结构，上部的方形安装板开设两个对称的通孔，可通过螺栓紧固件与设备的安装基面实现刚性连接，两个安装孔的孔位经过同轴度校准，安装后能够保证构件整体与安装基面的垂直度，避免长期受载后出现倾斜偏移；下部的锥台形主体为核心承载结构，锥面设计能够在保证结构强度的前提下减少材料用量，同时锥台端面开设的中心定位孔可与配套部件的定位轴颈配合，实现快速装配定位，锥台与方形法兰的衔接处采用圆弧过渡处理，能够有效分散承载时的应力集中，避免交变载荷下衔接位置出现开裂失效。在设计思路上，该构件优先遵循安装便捷性与承载可靠性平衡的原则，方形法兰的外形尺寸适配常规的设备安装基面预留空间，两个安装孔的孔距符合通用机械安装的孔位规范，无需额外对安装基面进行扩孔或改孔加工即可完成装配；锥台的锥度经过受力校核，既能够满足侧向承载时的抗弯强度要求，也能够避免锥度过大导致的结构臃肿、重量超标问题，中心定位孔的孔径公差按照过渡配合等级设计，既能够保证装配时的顺畅性，也能够控制配合间隙，减少运行过程中的晃动量。从安装边界来看，方形法兰的边长为常规小规格支撑座的通用尺寸，安装后突出基面的高度适配多数紧凑安装空间的要求，不会与周边的其他运动部件产生干涉，锥台部分的最大外径小于法兰边长，装配时可从正面直接完成螺栓紧固与部件对接，无需预留侧面操作空间，能够适配空间局促的设备内部安装场景，整体结构无复杂异形曲面，加工工艺性良好，可通过常规的铣削、钻削工序完成加工，制造成本可控，适合批量配套应用。
