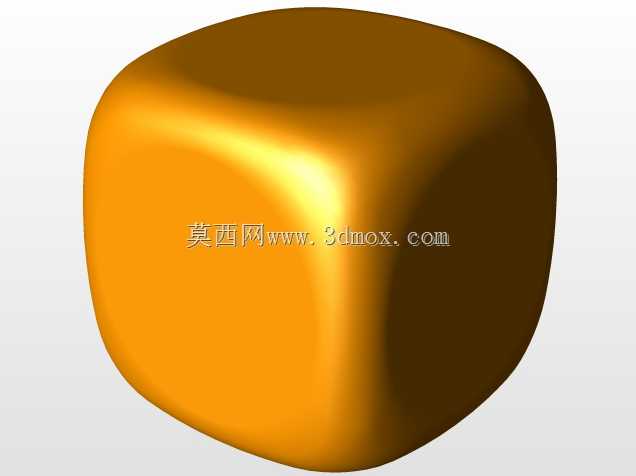

多面圆角过渡异形倒角结构件

该结构件主要应用于机械加工工艺验证、曲面造型教学演示以及高端五金零部件的倒角工艺参考场景，在实际生产中可作为手持设备外壳、精密仪器缓冲防护构件、小型密封腔体端盖的结构原型，能够在设备磕碰、外力冲击时通过连续的曲面过渡分散应力，避免尖锐棱角带来的应力集中问题，同时消除尖锐边角的安全隐患，适配需要频繁人工操作、接触的设备外装部件需求。从功能特性来看，该结构实现了立方体六个平面的全边圆角过渡，在三个平面交汇的拐角位置做了顺滑的球面衔接处理，所有相邻圆角面之间保持G2连续曲率，没有生硬的折边与棱角断点，既能够提升构件表面的喷涂、阳极氧化等表面处理的均匀度，避免边角位置涂层堆积过厚或者漏涂，也能够在构件作为密封结构使用时，让密封圈贴合更加平顺，减少尖角位置的密封圈磨损风险，延长密封结构的使用寿命。在设计思路上，该结构优先以等半径倒圆为基础逻辑，先对立方体的12条棱边做统一半径的倒圆处理，再针对三个面交汇的拐角区域做补面过渡，通过网格曲面构建拐角处的顺滑衔接面，保证所有圆角面的曲率连续，同时控制所有圆角的半径偏差在0.1mm以内，避免出现局部圆角过小导致的加工断刀、或者圆角过大影响相邻平面安装贴合的问题。在外形尺寸与安装边界层面，该结构整体为近似立方体的对称构型，六个平面均保留了圆形的平整安装区域，可用于粘贴标识、安装固定螺丝或者贴合密封垫片，相邻平面的安装区域之间通过圆角面完全隔开，安装时固定件的锁紧力可以通过平整区域均匀传递，不会因为曲面过渡导致安装面倾斜、锁紧受力不均的问题；整体外轮廓的最大外接尺寸与基础立方体的边长差值控制在两倍倒圆半径范围内，在做整机结构排布时，可以直接按照基础立方体的边界预留安装空间，不需要额外预留拐角的避让空间，能够有效提升设备内部的空间利用率，同时连续的外曲面也不会和周边的线缆、管路产生剐蹭，适配紧凑空间内的构件安装需求。
