锅炉管路配套蝶阀结构设计方案

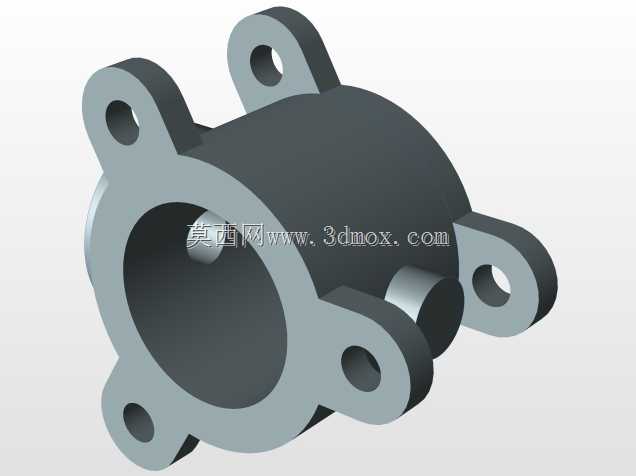

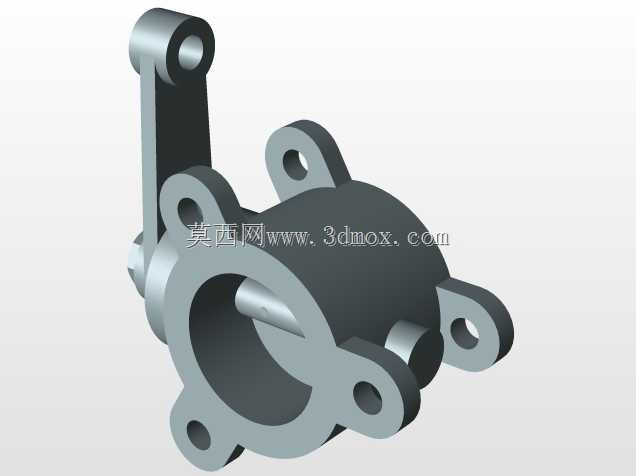

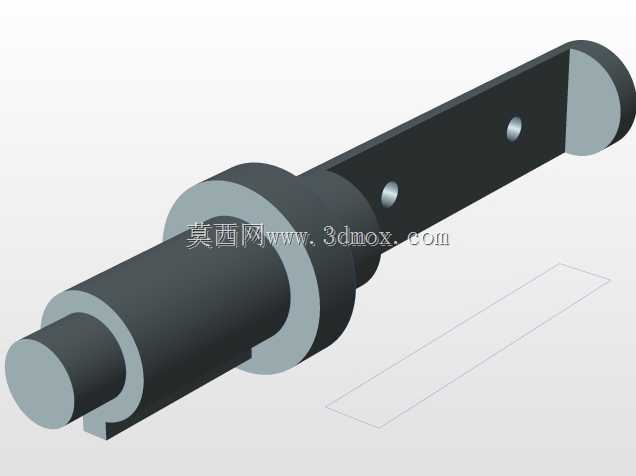

这款蝶阀主要应用于工业锅炉的管路系统中，承担着管路内流体通断控制、流量调节的核心作用，适配锅炉水、蒸汽等常规介质的输送管控需求，是锅炉辅机管路系统中不可或缺的控制部件。在实际工业场景中，锅炉运行时需要根据负荷变化动态调整管路内介质的流量与通断状态，这款蝶阀可通过配套的驱动摇臂接收执行机构的动力输入，带动阀体内的碟板做0至90度的回转运动，当碟板回转至0度位置时阀门完全关闭，截断介质通路；回转至90度位置时阀门完全开启，介质可顺畅通过；在0至90度区间内调整回转角度时，可对管路内介质流量进行线性调节，匹配锅炉不同运行工况下的介质输送需求。从结构设计来看，这款蝶阀采用侧装摇臂驱动的结构形式，阀体主体采用一体化铸造的中空腔体结构，腔体中心设置阀杆安装位，碟板与阀杆采用刚性连接结构，避免长期启闭过程中出现碟板移位、密封失效的问题。阀体周向均匀分布多个带安装孔的连接耳座，耳座的安装孔位置与法兰连接尺寸做了匹配设计，安装时可直接与管路法兰对接，通过螺栓穿入连接耳座的安装孔完成紧固，无需额外制作转接构件，有效降低现场安装的施工难度。设计过程中充分考虑了锅炉管路的安装边界限制，阀体整体轴向尺寸紧凑，相较于同通径的闸阀、截止阀，安装所需的轴向空间更小，可适配锅炉周边管路排布紧凑、安装空间有限的场景；驱动摇臂设置在阀体侧上方位置，摇臂的回转半径做了优化控制，避免启闭过程中与周边管路、保温层发生运动干涉，同时摇臂端部的连接孔可适配手动手柄、气动执行器、电动执行器等多种驱动构件的安装，可根据现场的自动化控制需求灵活选配驱动方式。阀体的流通腔体采用流线型过渡设计，介质流经阀体时的流阻更小，可有效降低管路输送过程中的压力损失，减少锅炉供水、供汽过程中的能耗损耗；碟板的密封面采用贴合式密封结构，关闭状态下密封面可实现紧密贴合，满足锅炉管路的密封承压要求，避免介质泄漏带来的能源浪费与安全隐患。
