单缸卧式往复式蒸汽机教学演示结构

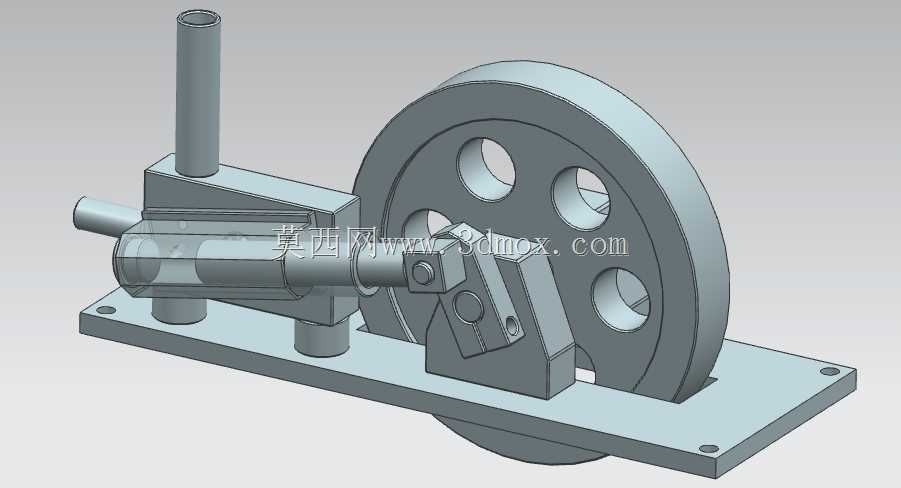

该结构为经典单缸卧式往复式蒸汽机的等比例还原结构，主要面向机械原理教学、动力机械科普展示场景使用，可直观演示热能向机械能转换的完整传动逻辑，帮助学习者理解往复式动力设备的核心运行原理，也可作为复古动力装置创意改装的结构参考。整套结构采用卧式布局设计，核心由气缸总成、活塞连杆组件、带轮飞轮、进气立柱、一体式安装底座五个功能模块组成，气缸部分采用透明可视化设计，可清晰观察活塞在缸体内的往复运动轨迹，搭配侧面伸出的动力输出轴，可外接负载实现动力输出。顶部垂直设置的进气立柱用于接入高压蒸汽介质，介质进入气缸后推动活塞做直线往复运动，通过铰接的连杆结构将直线动力传递至飞轮侧的曲柄销，带动大直径飞轮做连续旋转运动，飞轮轮面开设四个均匀分布的圆形减重孔，在保证转动惯量满足运转平稳性要求的前提下，有效降低整体结构重量，同时提升外观辨识度。设计过程中充分考虑了安装与演示的便利性，一体式安装底座采用平板式结构，四个角点预留安装固定孔位，可直接固定在演示台架或实训操作台面上，避免运转过程中出现位移晃动；各运动副之间预留合理的装配间隙，保证运动过程无卡滞，同时兼顾结构的装配便捷性，无需复杂工装即可完成整体组装。从安装边界来看，整套结构的横向尺寸适配常规教学实训台的摆放空间，垂直方向的进气立柱高度控制在合理范围内，不会出现重心过高导致的稳定性问题，各部件的轮廓均做圆角过渡处理，避免教学演示过程中出现尖锐边角划伤的风险。整套结构完整还原了蒸汽机的核心传动逻辑，没有冗余的装饰性结构，所有部件均服务于动力传递与功能演示需求，既可以作为机械原理课程的具象教学道具，帮助学习者理解曲柄连杆机构的运动转换原理，也可作为小型蒸汽动力装置的结构原型，用于创意动力模型的二次开发设计。
