带双立柱定位孔的铰接式机械连接基座

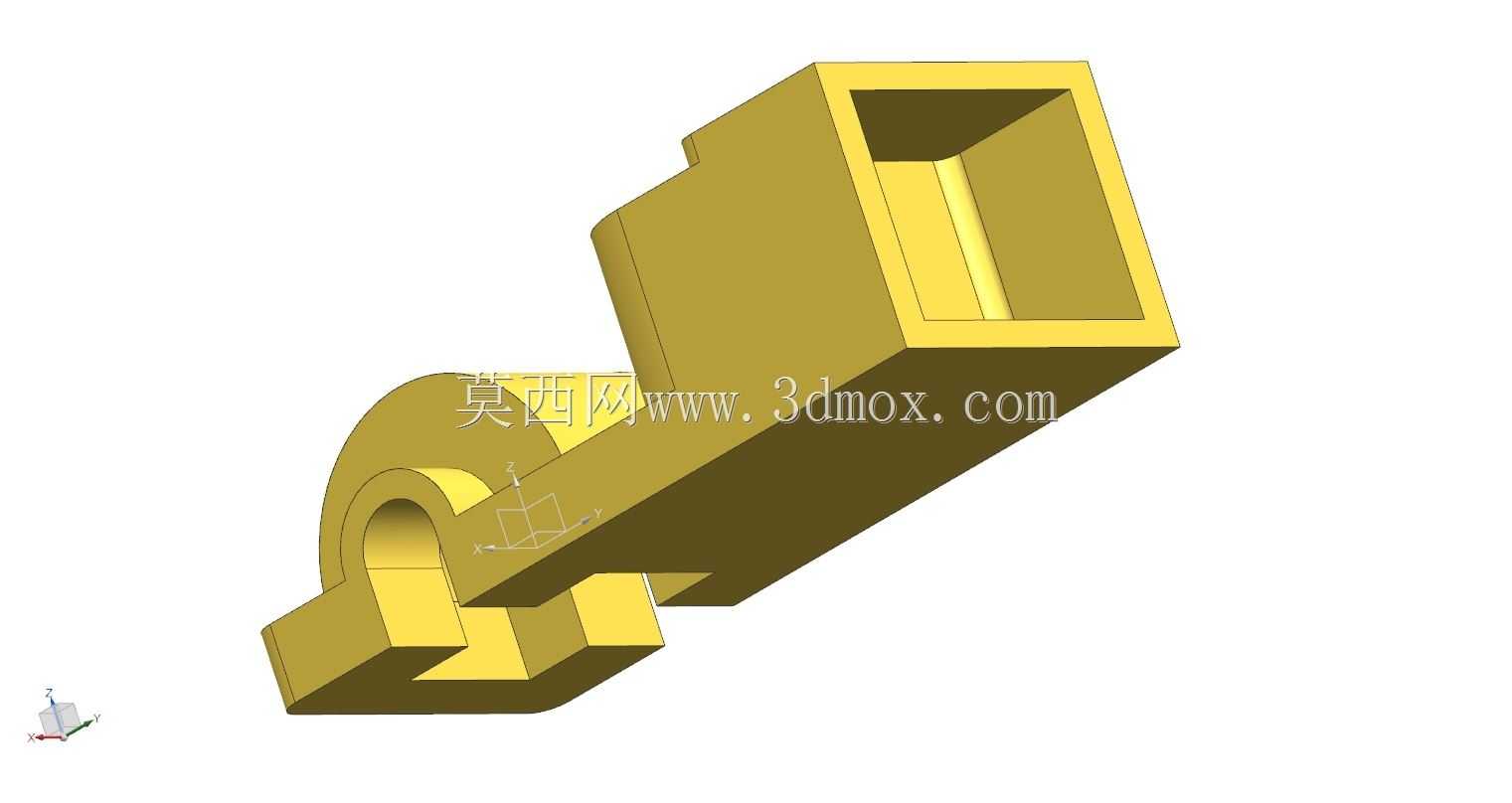

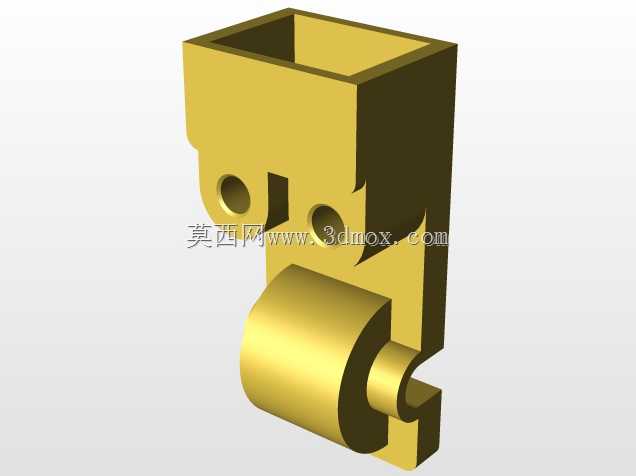

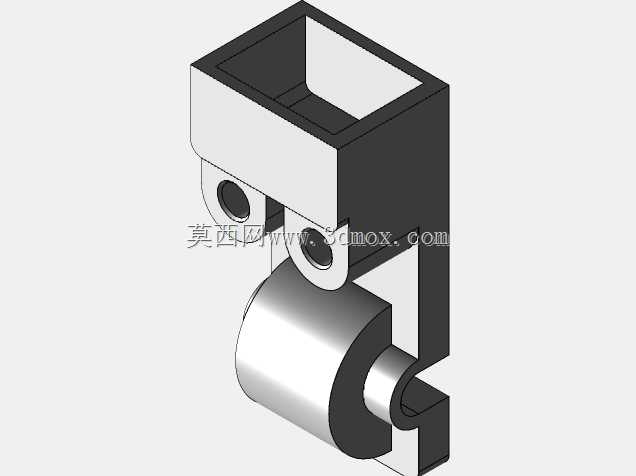

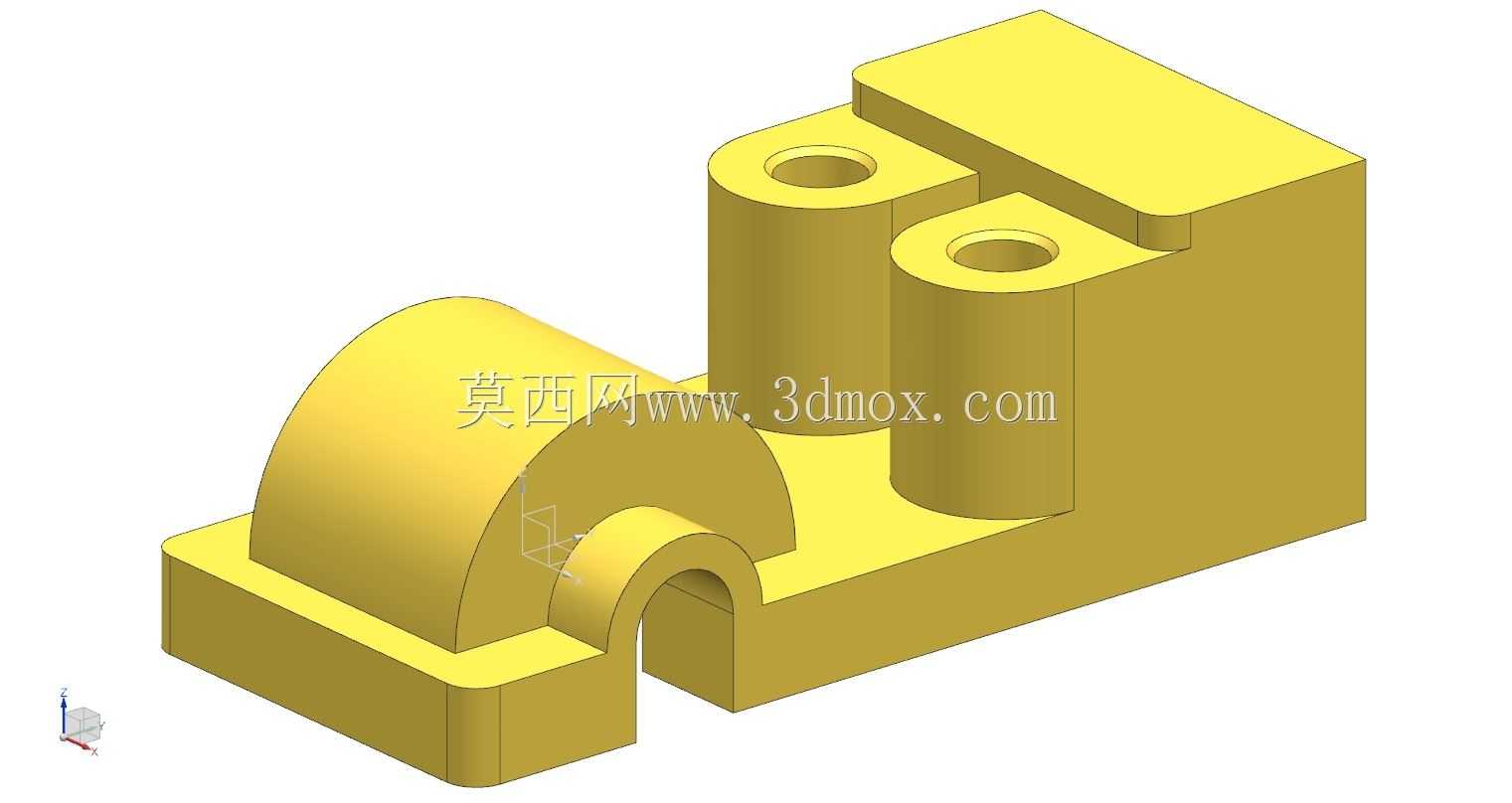

该机械构件属于工业装配场景中的基础连接支撑部件，主要应用于自动化生产线工位、小型专用工装夹具、轻工机械传动模组等需要实现部件铰接联动与精准定位的场景，承担着承载上部功能组件、提供铰接转动自由度、保障相邻部件装配定位精度的核心作用，是小型机械传动单元中实现动静部件衔接的关键结构件。从功能特性来看，构件左侧的半圆弧拱形铰接座带有同轴贯通的铰接孔，可配套销轴实现与外部摆臂、压杆等活动部件的铰接连接，铰接部位做了加厚圆弧过渡处理，能够均匀分散铰接转动过程中产生的径向载荷，避免应力集中导致的结构开裂；右侧的两个等高圆柱凸台分别开设有同轴定位通孔，可配套定位销或紧固螺栓实现与上部安装板、功能模组的精准定位与刚性连接，凸台与后方的矩形基座主体做了一体化衔接，保障定位部位的结构刚性；底部的矩形安装底板带有适配安装槽位，可快速卡入对应安装基面的导轨或定位凸台，降低现场装配的对位难度。从设计思路来看，整体采用一体化铸造成型后精加工的工艺路线，所有受力过渡位置均设置了圆角过渡，避免锐边应力集中；铰接孔与定位孔的轴线保持严格的平行度公差，保障铰接转动部件与上部定位安装部件的位置精度，防止活动部件转动时出现卡滞、偏磨问题；基座主体的矩形块结构既作为两个功能部位的连接载体，也可作为配重块提升整个构件的放置稳定性，无需额外增加配重结构。从安装边界来看，底部安装面为整面精加工平面，安装时需保证基面平面度不低于0.05mm，避免安装后构件出现翘曲变形影响孔位同轴度；铰接孔的销轴装配间隙控制在0.02-0.04mm之间，既保障转动灵活性，也避免间隙过大导致的传动晃动；两个定位孔的孔距公差控制在±0.02mm范围内，可适配标准规格的定位销实现快速装配，整体结构紧凑，占用安装空间小，可在狭小的设备内部工位完成装配，适配多数小型轻工机械、工装夹具的安装空间要求，能够在长期往复转动、持续承载的工况下保持结构稳定性，减少日常维护更换的频次。
