德瓦德异形曲面导流结构件

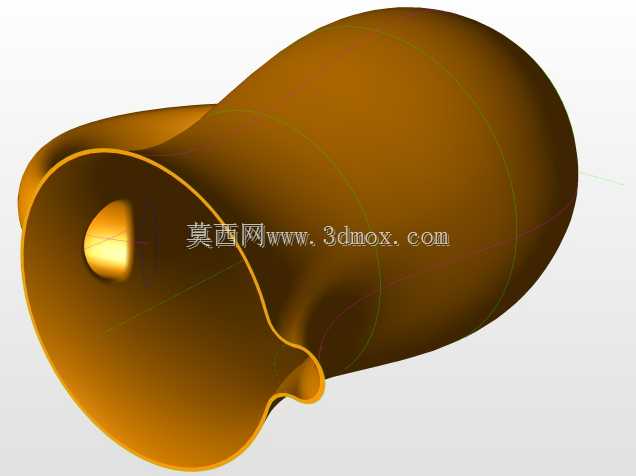

该异形曲面导流结构件主要应用于流体输送系统的末端导流环节，常见于通风管路、低压流体输送管道的出口端，也可适配小型物料气力输送系统的出料导向场景，能够在流体通过结构件腔体时，通过连续顺滑的曲面引导流体流向，降低流体出口处的紊流占比，减少流体动能损耗，同时避免流体直接冲击管壁或外部承接部件带来的振动与噪音问题。从实际使用功能来看，该结构件采用大口径进端配合收窄异形出端的设计，进端为完整的圆形开口，可直接与同管径的标准管路对接，对接处预留的加厚唇边结构能够提升连接密封性，避免流体输送过程中出现泄漏问题；出端采用非对称的异形收口设计，可根据实际安装场景的空间限制调整导流方向，让流体按照预设角度导出，适配狭窄安装空间内的流体转向需求，无需额外加装弯头类转接部件，减少管路系统的连接节点，降低整体系统的泄漏风险。在设计思路上，该结构件全程采用G2连续的曲面构建逻辑，整个腔体内部没有突兀的折角与台阶，能够最大程度降低流体在腔体内部流动时的阻力，避免流体中的杂质在结构件内部沉积堵塞；外部曲面同样采用顺滑过渡设计，没有尖锐的棱角，既能够降低结构件安装过程中磕碰损伤的概率，也能减少外部灰尘、杂物在结构件表面积攒的可能，日常清洁维护更加便捷。结构件的壁厚采用均匀化设计，整体壁厚保持一致，既能够保证结构件承受常规管路内压的结构强度，避免长期受压出现变形开裂问题，也能控制整体重量，降低管路连接端的承重负荷。在安装边界方面，该结构件的进端圆形接口为标准管径尺寸，可直接匹配对应规格的快接接头或法兰连接件，安装时无需对接口进行二次加工；整体外形的最大径向尺寸略大于进端管径，安装时仅需预留略大于最大外径的操作空间即可完成对接，出端的异形收口尺寸小于进端管径，不会额外占用过多的出口端空间，能够适配管路末端贴近墙面、设备壳体等狭窄安装场景，不需要对周边结构进行额外裁切改造即可完成装配。
