带安装底座的重型定向滚轮组件结构设计

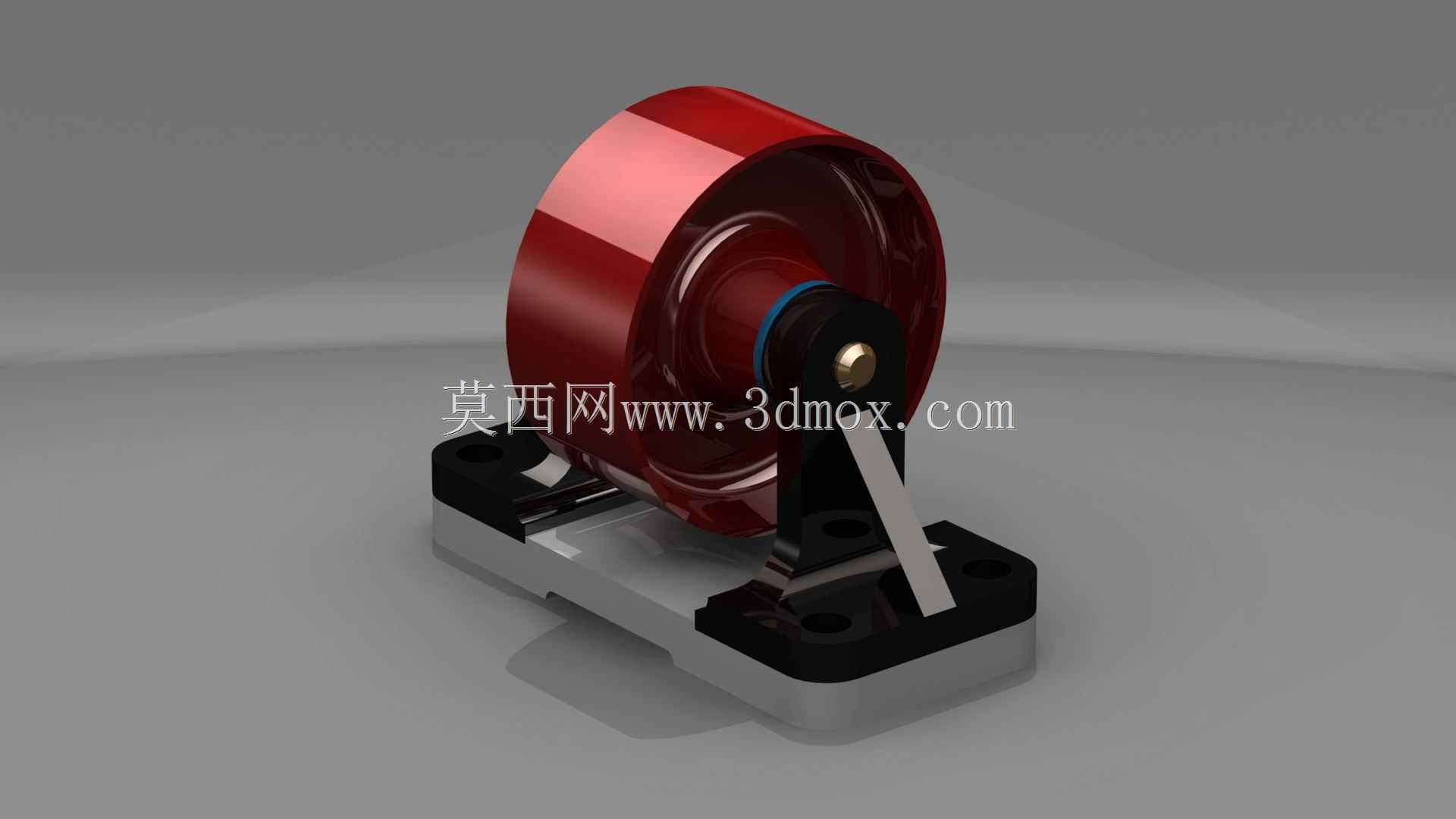

这款滚轮组件主要面向工业移动设备、车间转运工装、新能源车辆原型开发等场景的行走支撑需求，作为设备与地面直接接触的承载行走部件，可适配需要固定行进方向的重载移动单元，在车间物料周转车、固定式工位辅助移动平台、实验样车底盘等场景中承担承重与行走功能，能够在平整硬化的车间地面、环氧地坪、硬质铺装路面上稳定运行，避免设备移动过程中出现方向偏移、行走卡顿等问题。组件整体采用分体式组合结构设计，核心的滚轮主体采用高耐磨金属材质，轮面做了高光整面处理，既能够降低滚动过程中的摩擦阻力，也可以减少轮面附着杂物带来的行走颠簸，滚轮内部集成了转动衬套结构，通过中心销轴与两侧支架连接，销轴端部设置了紧固限位结构，可避免滚轮长时间转动出现轴向窜动，同时在销轴与滚轮的配合位置设置了减磨隔圈，能够降低转动过程中的部件磨损，延长组件的整体使用寿命。组件的支撑部分采用双侧立式支架搭配一体化安装底座的结构，支架与底座之间设置了定位嵌合结构，通过紧固件完成刚性连接，安装底座采用带沉头安装孔的平板式设计，可通过螺栓直接与设备底部的安装面完成固定，安装孔位采用对称式布局，能够适配多数常规设备底部的安装间距，不需要额外制作转接板即可完成装配。在设计过程中，重点考量了重载场景下的结构强度需求，支架部分采用加厚板材成型，底座与支架的连接位置做了加强结构处理，能够承受额定载荷下的冲击载荷，避免设备经过地面小幅度凸起或接缝时出现支架变形、连接松脱的问题。滚轮与支架的转动配合间隙经过精准调校，既保证滚轮转动过程无卡滞，也不会因间隙过大出现行走过程中的轮体晃动，组件整体的安装边界规整，突出结构少，安装后不会占用设备底部过多的冗余空间，轮体的转动半径与底座的安装尺寸做了匹配优化，安装后轮体最低点与底座安装面的高度差经过精准计算，能够保证设备安装后保持水平状态，不会出现倾斜、轮体悬空等问题。同时组件的所有连接部件均采用标准化紧固件，后期维护过程中可快速完成滚轮更换、部件紧固等操作，不需要对设备主体结构进行改动，能够降低后期的运维成本。
