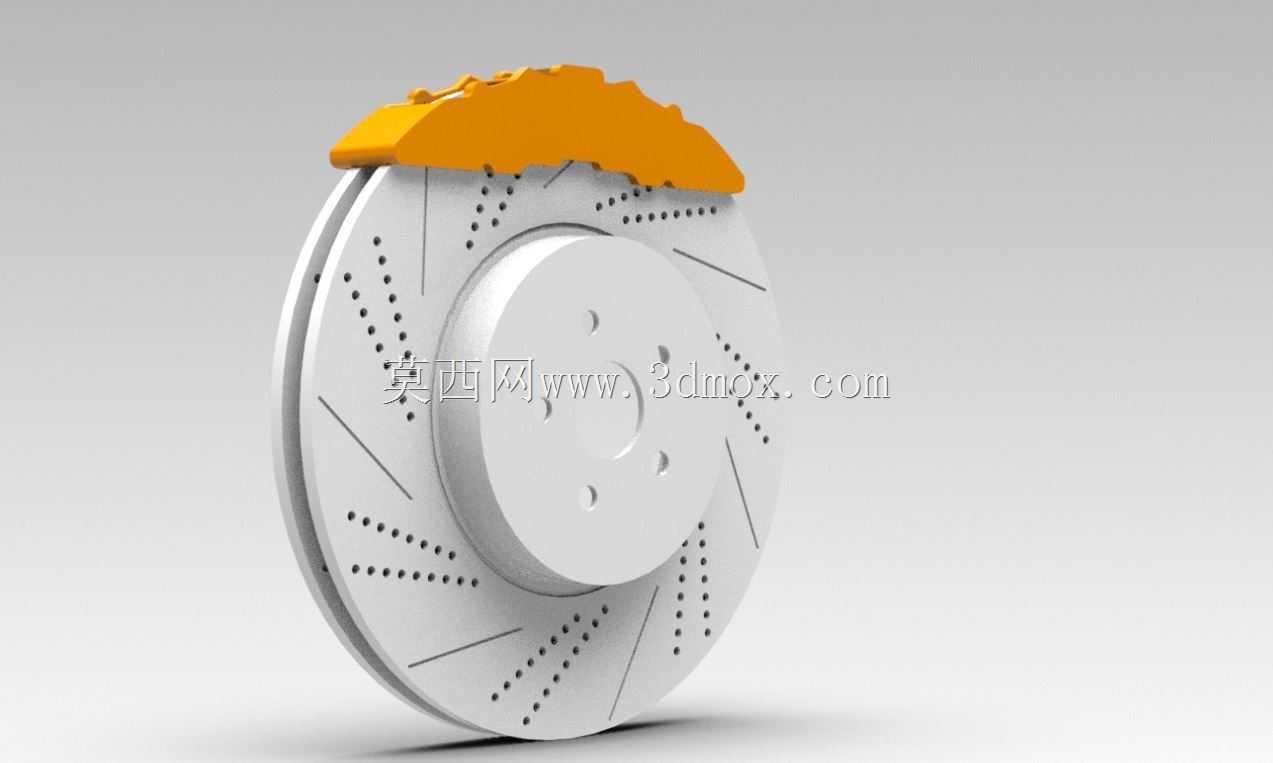

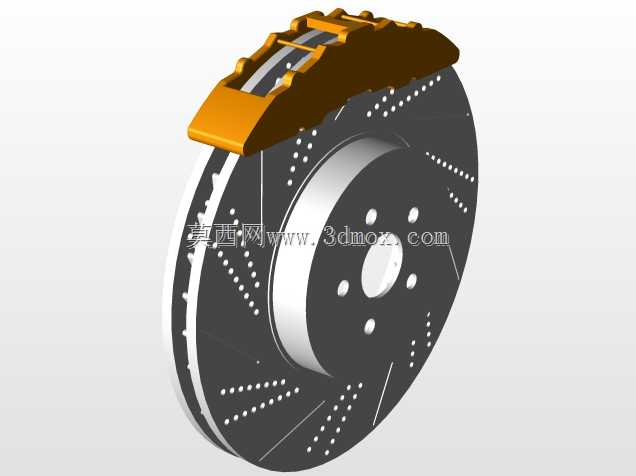

汽车通风划线打孔制动刹车盘结构

该制动部件主要应用于乘用车辆、轻型商用车辆的行车制动系统中，安装在车辆轮毂轴端，与车轮同步转动，配合制动卡钳完成车辆行进过程中的减速、驻车以及紧急制动动作，是车辆底盘安全系统中的核心执行部件，直接决定车辆制动效能、制动稳定性以及连续制动工况下的抗热衰退表现。

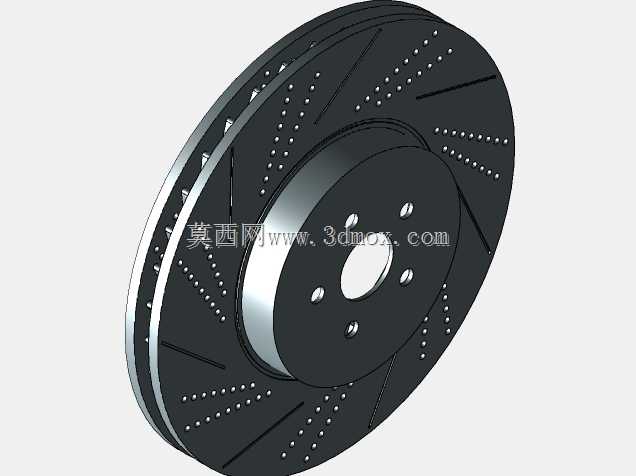

从功能特性来看，这款制动盘采用通风式双层腔体结构，两层盘体之间设置有径向导流通风道，车辆行驶过程中气流可顺着通风道快速穿过盘体内部，带走制动摩擦产生的大量热量，避免连续制动时盘体温度过高引发摩擦系数骤降的热衰退问题；盘体摩擦表面同时设计了径向划线与阵列分布的钻孔结构，划线结构可以在制动过程中快速刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦副之间堆积造成制动打滑、制动异响，钻孔结构一方面可以进一步提升盘体的散热效率，增大散热接触面积，另一方面可以在湿滑路面制动时快速排开摩擦面之间的水膜，缩短雨天制动距离，同时也能降低制动过程中产生的高频共振噪音，提升制动平顺性。

在设计思路上，这款制动盘的结构完全围绕制动场景的核心需求展开：首先是摩擦面的平面度公差控制在极小范围内，保证制动时摩擦片与盘体可以实现全接触，避免局部偏磨造成的制动力波动；其次是中心安装位设置了多个定位螺栓孔，孔位的位置度与同轴度严格匹配对应车型的轮毂轴头参数，保证安装后盘体转动时的端面跳动量控制在安全阈值内，避免高速制动时出现方向盘抖动的问题；盘体边缘的倒角设计可以避免安装、搬运过程中出现边缘磕碰损伤，同时也能减少转动过程中的空气紊流噪音。

从安装边界来看，这款制动盘的中心定位孔直径、安装螺栓孔的节圆直径、盘体总厚度、通风道的宽度、摩擦工作面的有效摩擦半径都经过匹配性设计，适配对应规格的浮动式制动卡钳，安装时卡钳的摩擦片完全覆盖盘体的有效摩擦区域，不会出现摩擦片超出盘体边缘或者接触面积不足的问题；盘体背面的安装止口高度与轮毂轴头的配合长度匹配，安装后可以实现完全定位，不会出现轴向窜动；整体的重量分布经过动平衡优化，高速转动时不会产生额外的离心振动，适配车辆120km/h以上的高速行驶工况。在实际使用场景中，这类划线打孔通风盘相比普通实心盘，连续制动后的温度可以降低15%-20%，制动距离在高温工况下可以缩短8%左右，同时摩擦片的磨损更加均匀，使用寿命也能得到一定提升，既可以满足日常城市道路频繁启停的制动需求，也能适配山路连续下坡、高速紧急制动等极端工况的使用要求。
