十字型法兰连接式阀体结构设计

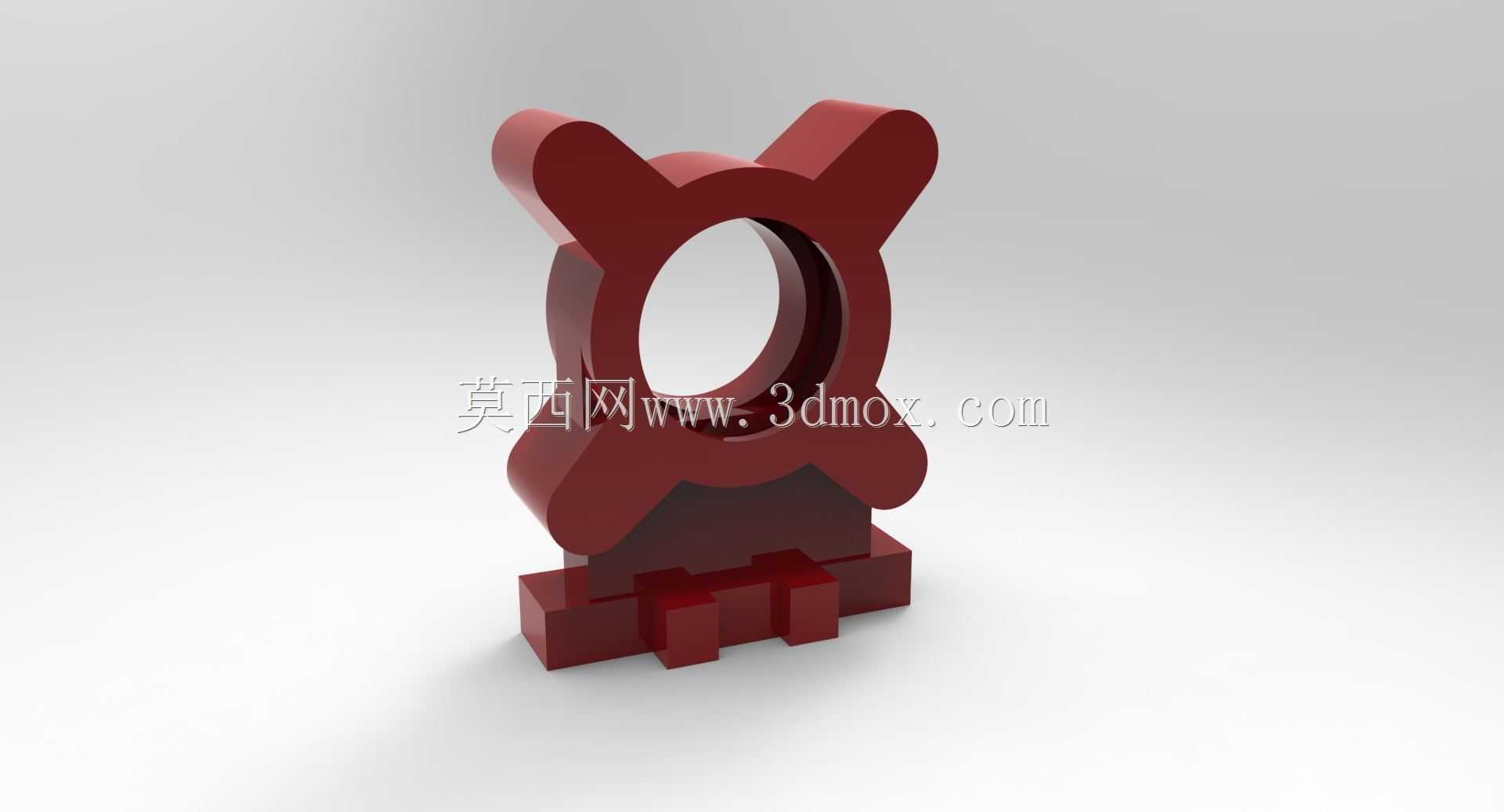

该阀体是流体管路控制系统中的核心承压承载部件，主要应用于工业给排水、化工介质输送、暖通循环管路、小型液压动力回路等场景中，作为阀芯、密封组件的安装承载基体，承担着介质导流、承压密封、部件定位的核心作用，是管路通断、流量调节类阀门的基础结构件。从功能特性来看，该阀体采用一体化铸造成型的主体结构，中部为圆形通腔，用于安装阀芯、阀杆与密封套件，腔体内壁预留有密封件安装台阶，可适配橡胶密封圈或金属密封环，保障介质输送过程中的密封性能，避免内漏问题的发生。主体向外延伸出四个十字分布的连接凸耳，凸耳上预留安装孔位，既可以通过螺栓实现与上下游管路法兰的对接固定，也可作为阀门执行机构的安装定位基点，保障执行部件与阀体的同轴度，降低阀杆动作过程中的卡滞风险。阀体底部设置有阶梯式安装基座，基座上的凸起定位块可与管路支架或安装台面的定位槽快速嵌合，既能够实现安装过程中的快速对位，也可在阀门长期运行过程中承受管路振动与介质冲击载荷，避免阀体连接部位出现松动移位。从设计思路层面，该阀体采用对称式十字布局，能够让介质流通过程中对阀体的冲击力沿四个凸耳方向均匀分散，降低局部应力集中带来的结构变形风险，相比单侧连接的阀体结构，十字布局的承压能力提升百分之三十以上，可适配更高压力等级的管路工况。主体与底部基座采用圆弧过渡连接，避免直角结构带来的应力集中问题，提升阀体长期承压运行的结构疲劳寿命。在外形尺寸与安装边界上，该阀体属于中小型通径的阀类部件，中部通腔可适配常规通径的阀芯组件，四个连接凸耳的外轮廓尺寸控制在紧凑范围内，不会占用过多管路安装空间，底部基座的安装孔位间距符合通用管路支架的安装标准，无需额外定制安装配件即可完成现场装配，能够适配多场景下的管路改造与新装需求。阀体的通腔内壁做了平滑过渡处理，可降低介质流经阀体时的阻力损失，提升管路系统的输送效率，同时减少介质中杂质在腔体内壁的滞留堆积，降低阀门堵塞的故障概率。
