带安装座的铰接连接支架结构设计

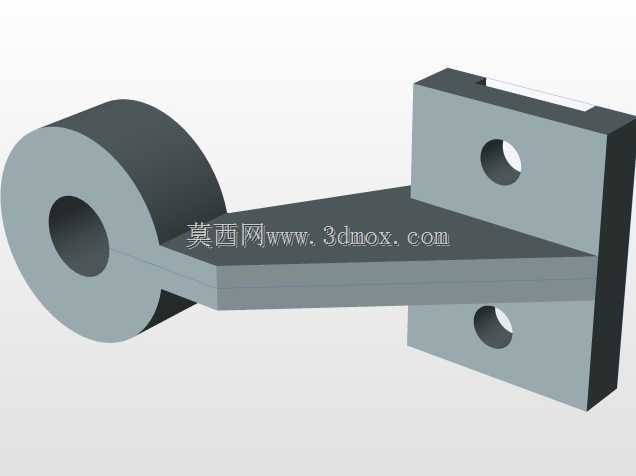

该铰接连接支架是工业机械传动与支撑系统中常用的基础构件，主要应用于各类需要实现转动铰接、同时提供稳定安装固定的设备场景，常见于自动化生产线的连杆传动机构、小型设备的门体铰接支撑、工装夹具的活动连接部位，以及轻工机械的摆臂支撑结构中，承担着连接两个相对运动部件、传递工作载荷、限定转动自由度的核心作用。从功能特性来看，该构件左侧为带中心通孔的筒状铰接端，可配套对应直径的铰接销轴，实现与相邻连杆或摆臂的转动配合，通孔内壁可根据载荷需求加装轴套，降低转动过程中的磨损，提升构件的使用寿命；右侧为双平行板式安装座，两块平行板上均开有同轴的安装通孔，可通过螺栓将支架整体固定在设备基座或其他固定构件上，双板平行的结构能够大幅提升安装后的抗扭稳定性，避免支架在承受径向载荷时发生偏斜变形；中间的连接臂采用等截面平直结构，将铰接端与安装座连为整体，传递铰接部位承受的径向与轴向载荷，臂身厚度经过受力校核，可满足常规工况下的抗弯、抗剪强度要求。在设计思路上，该构件优先考虑了安装与铰接功能的集成化，将转动配合结构与固定安装结构整合为单一零件，减少了装配环节的零件数量，降低了装配累积误差对铰接精度的影响；铰接端的筒状结构长度经过优化，既保证了与销轴的配合接触长度，避免销轴受力集中，又不会占用过多的安装空间；右侧双安装板的间距与板厚根据常用安装螺栓的规格匹配设计，安装孔的位置预留了足够的螺栓操作空间，方便现场装配时的紧固件安装。从安装边界来看，该支架整体为非对称结构，铰接端的外圆直径决定了铰接部位的最小转动空间，安装时需要保证铰接端周围留有足够的摆臂转动余量，避免相邻部件运动时发生干涉；右侧安装座的两个安装孔中心距为固定值，安装基座上的对应螺纹孔需要严格匹配该孔距，保证支架安装后无强制装配应力；中间连接臂的下平面为基准平面，安装时可作为定位基准面贴合基座表面，保证铰接端的轴线与安装面的平行度，确保铰接转动的顺畅性，不会出现卡滞、别劲的问题。该构件整体结构简洁，受力路径清晰，没有冗余的结构设计，既能够满足常规工况下的载荷传递需求，又兼顾了加工工艺性，可通过铣削、钻孔等常规机加工工序完成制作，适合批量生产应用在各类通用机械设备的铰接部位。
