六角铜制内螺纹连接接头结构设计

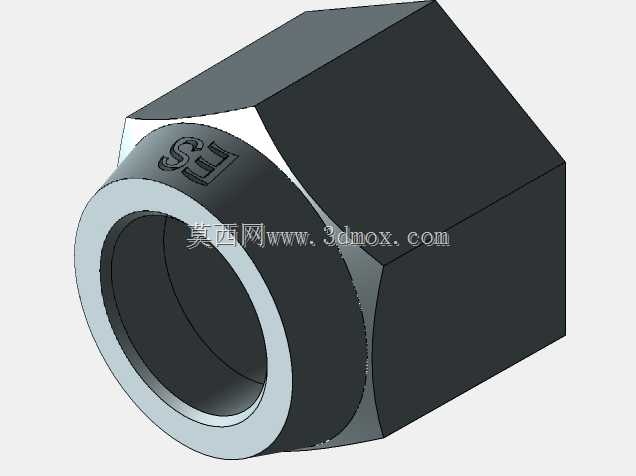

这款六角铜制连接件是流体管路系统、小型气动液压回路以及电气接地导通场景中常用的基础连接构件，整体采用六角柱体与同轴内孔的组合结构，外部六角棱边做了微小的倒角过渡处理，既避免加工与安装过程中锐边划伤操作人员，也能在批量储运时减少零件之间的磕碰磨损。零件一端的环形端面做了加厚凸台设计，凸台表面预留了标识刻印区域，可用于标注规格、承压等级等关键参数，方便现场安装时快速识别匹配，无需额外测量即可确认零件适配性。

从实际应用场景来看，这类铜制六角接头常被用在低压供水回路、气动控制管路、制冷设备冷媒连接段，以及需要铜材质实现低电阻导通的电气连接部位，铜材质本身具备优异的抗锈蚀性能与延展特性，在常温工况下长期使用不会出现氧化脆裂问题，同时密封面的贴合适应性更强，搭配常规密封垫片即可实现可靠的静密封效果，无需额外涂覆过多密封胶就能避免介质渗漏。

设计过程中，外部六角结构的对边尺寸严格遵循通用紧固件的扳手适配标准，可与常规开口扳手、套筒扳手完美匹配，安装时无需定制专用工具，现场运维更换的便捷性大幅提升；内部同轴内孔的加工精度控制在合理公差范围内，孔壁与外六角的同轴度误差控制在极小范围，避免安装后出现管路偏斜、应力集中的问题。零件的轴向长度经过反复校核，既保证内螺纹的有效啮合长度满足连接强度要求，避免螺纹啮合不足导致的脱扣、滑丝风险，也不会因长度过大造成安装空间的浪费，适配紧凑排布的管路安装场景。

在安装边界上，该零件的六角外接圆直径决定了安装时所需的扳手操作空间，设计时已将外接圆尺寸控制在同规格接头的常规范围内，在密集排布的阀组、管路面板上安装时，不会与相邻接头产生操作干涉；端部加厚凸台的外径略大于六角对边尺寸，安装时可作为密封垫片的定位基准，避免垫片偏移导致的密封失效，同时凸台端面的平面度经过精加工处理，与对接端面贴合时能形成均匀的密封压紧力，在额定承压范围内可长期稳定工作，不会出现渗漏、松动等常见故障。铜材质的切削加工性能优异，量产时可通过自动车床一次装夹完成外六角、内孔、端面的全部加工工序，加工效率高且尺寸一致性好，能有效控制批量生产的成本，同时零件的结构无复杂异形曲面，后期表面处理、清洗工序也更易操作，不会出现积液、藏污的死角，适配对洁净度有一定要求的食品级管路、医用气动回路等特殊应用场景。
