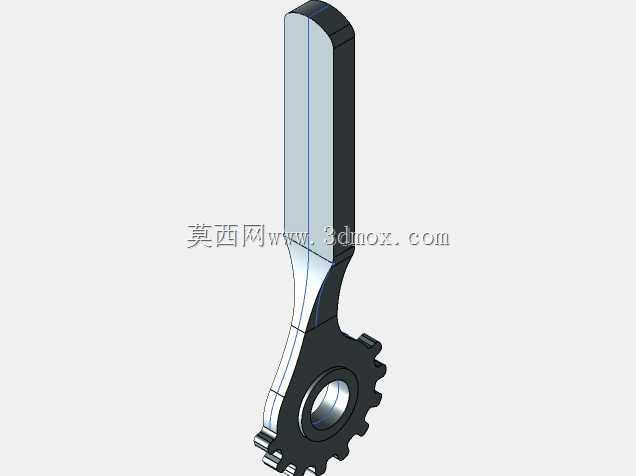

带齿棘轮式手动紧固扳手结构设计

这款带齿结构的手动扳手，主要面向设备维保、小型机械装配、工位级手动紧固作业场景，在生产线旁临时装配、户外设备检修、家用五金拆装等场景中都能发挥作用，尤其适配需要小角度往复转动的狭窄操作空间，相比普通开口扳手能减少反复脱开套合紧固件的操作步骤，提升狭小空间内的作业效率。从实际用途来看，它主要用于对应规格螺栓、螺母的拧紧与拆卸作业，端部的带齿棘轮结构可以实现单向锁止，作业时无需将扳手完全从紧固件上脱出，只需小幅度摆动手柄即可完成连续的紧固或松脱动作，大幅降低狭窄操作空间内的作业难度。在功能特性上，手柄部分采用长条形流线型设计，握持段做了贴合手掌弧度的曲面过渡，长时间握持施力时能减少局部压强，避免硌手问题；主体结构采用一体化成型的受力路径设计，从手柄施力端到端部棘轮受力孔的力传递路径平滑无突变，能承受较大的手动扳拧力矩，避免应力集中导致的结构断裂；端部的棘轮齿形经过参数优化，齿间啮合间隙小，扳动过程中无明显空程，锁止可靠不会出现打滑脱齿的问题，中心的安装孔与对应规格的紧固件配合精度高，套合后晃动量小，能减少拧动过程中对紧固件棱角的磨损。从设计思路来看，这款扳手在建模阶段优先考虑手动施力的力矩平衡，手柄长度经过合理测算，既保证普通人手施力时能达到常用紧固件的拧紧力矩要求，又不会因力臂过长导致过载拧断螺栓或损坏扳手本身；结构上做了等强度优化，在受力较大的手柄与棘轮头连接位置做了加厚过渡处理，受力较小的手柄中段适当做了减薄设计，在保证整体结构强度的前提下控制整体重量，降低长时间手持作业的疲劳感。外形尺寸方面，整体为细长型结构，手柄宽度适配成年人单手握持的尺寸范围，端部棘轮头的外径控制在合理范围，能伸入部分沉孔位置的紧固件作业场景，安装边界上，中心孔的尺寸公差按照手动工具的通用配合要求设计，既能顺畅套入对应规格的外六角紧固件，又不会因间隙过大导致拧动时滑脱，整体外轮廓无尖锐凸起，使用过程中不会刮擦周边零部件或划伤操作人员手部。
